5

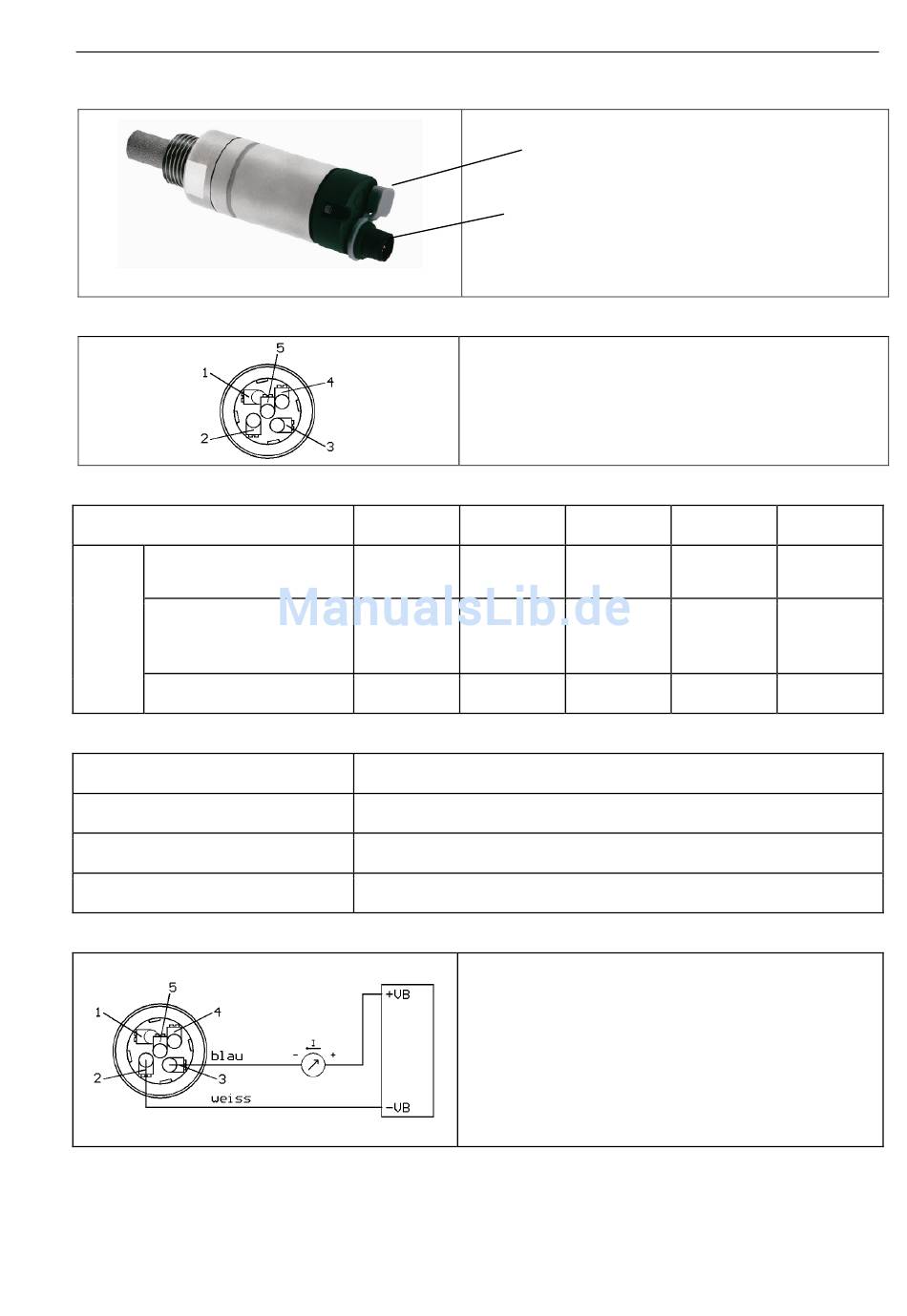

Anschlussstecker

5.1

Anschlussklemmen Anschlussstecker M12

5.2

Pin-Belegung Anschlussstecker M12

Anschlussstecker
Anschlussleitung
Anschlussstecker B*
5.3

Legende zur Pin-Belegung

SDI
-VB
+VB
NC
5.4

Anschluss-Diagramm

DP 109
Anschlussklemmen (Ansicht von der Klemmseite)
Pin 1 Pin 2
SDI -VB
braun weiß
NC NC
Digitalsignal (interne Datenübertragung)
Negative Versorgungsspannung
Positive Versorgungsspannung 10... 30 VDC geglättet
Nicht angeschlossen
Wurde kein Anschlusskabel bestellt, wird der Sensor mit
einem M12-Anschlussstecker geliefert.
Der Anwender kann die Versorgungs- und
Signalleitungen, wie im Anschluss-Diagramm
dargestellt, verbinden.
Anschlussstecker
SDI-Anschluss
(Verwendung nur für Servicezwecke)
M12 Anschlussstecker
Pin 3 Pin 4
+VB
blau schwarz
NC
Pin 5
NC NC
Grau
NC NC
