Anschluss an die Datenanzeige DD 109

Anschluss an die Datenanzeige DD 109
6
6.1 Anschluss über Anschlussstecker
Beim kompletten METPOINT DPM stationär nur das Kabel der Datenanzeige mit dem Anschluss des
Taupunktsensors verbinden.
6.2

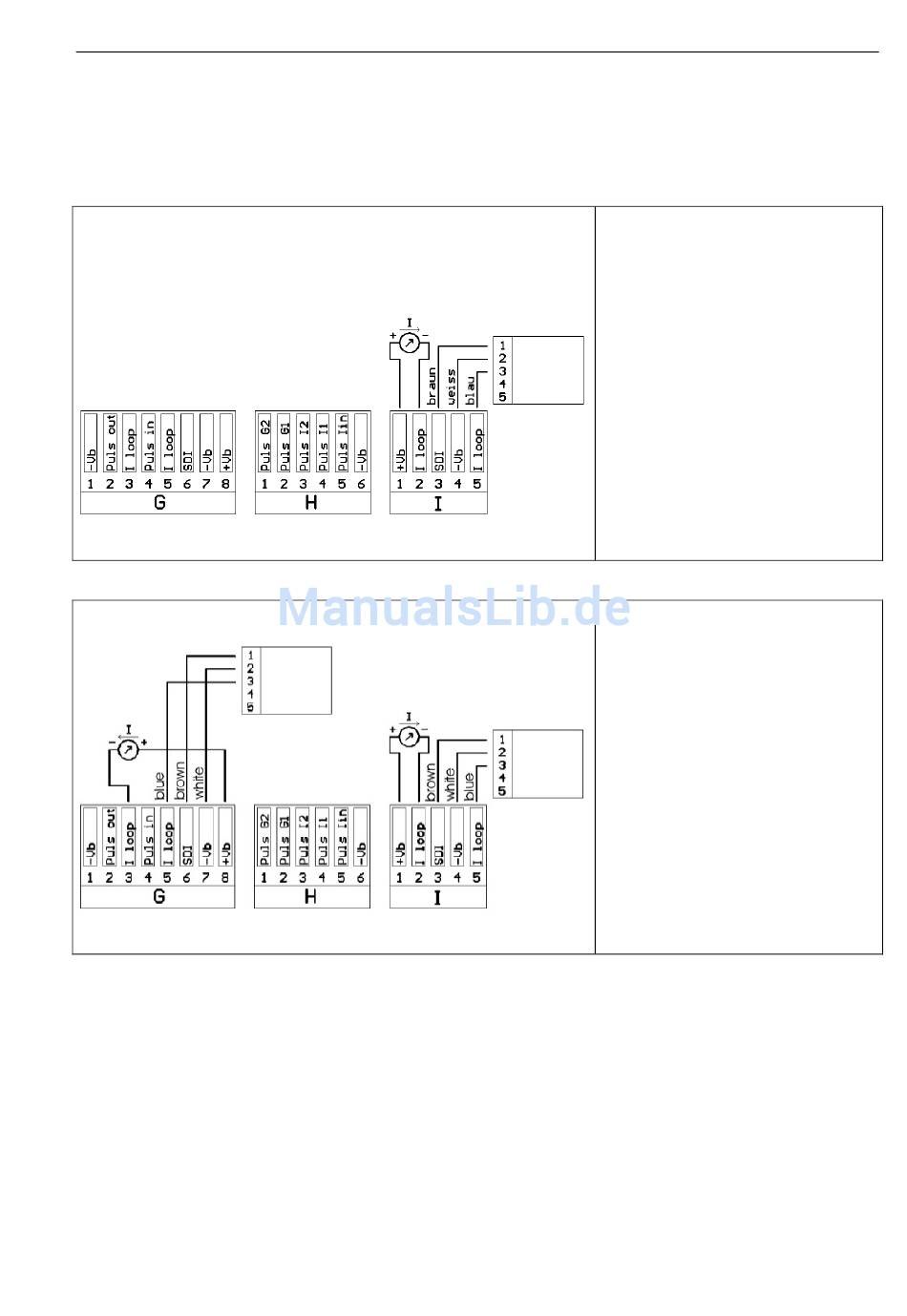

Anschluss von einem Taupunktsensor an die Datenanzeige

6.3

Anschluss von zwei Taupunktsensoren an die Datenanzeige

Bitte nutzen Sie die Konfigurationssoftware um neue Sensoren hinzuzufügen oder die Sensoreinstellung im
DD 109 zu ändern.
10
Taupunktsensor 1
Anschluss „I"
Analogausgang Anschluss „I"
Taupunktsensor 1
Anschluss „I"
Analogausgang Anschluss „I"
Taupunktssensor 2
Anschluss „G"
Analogausgang Anschluss „G"
DP 109
