Ideale Anschlüsse

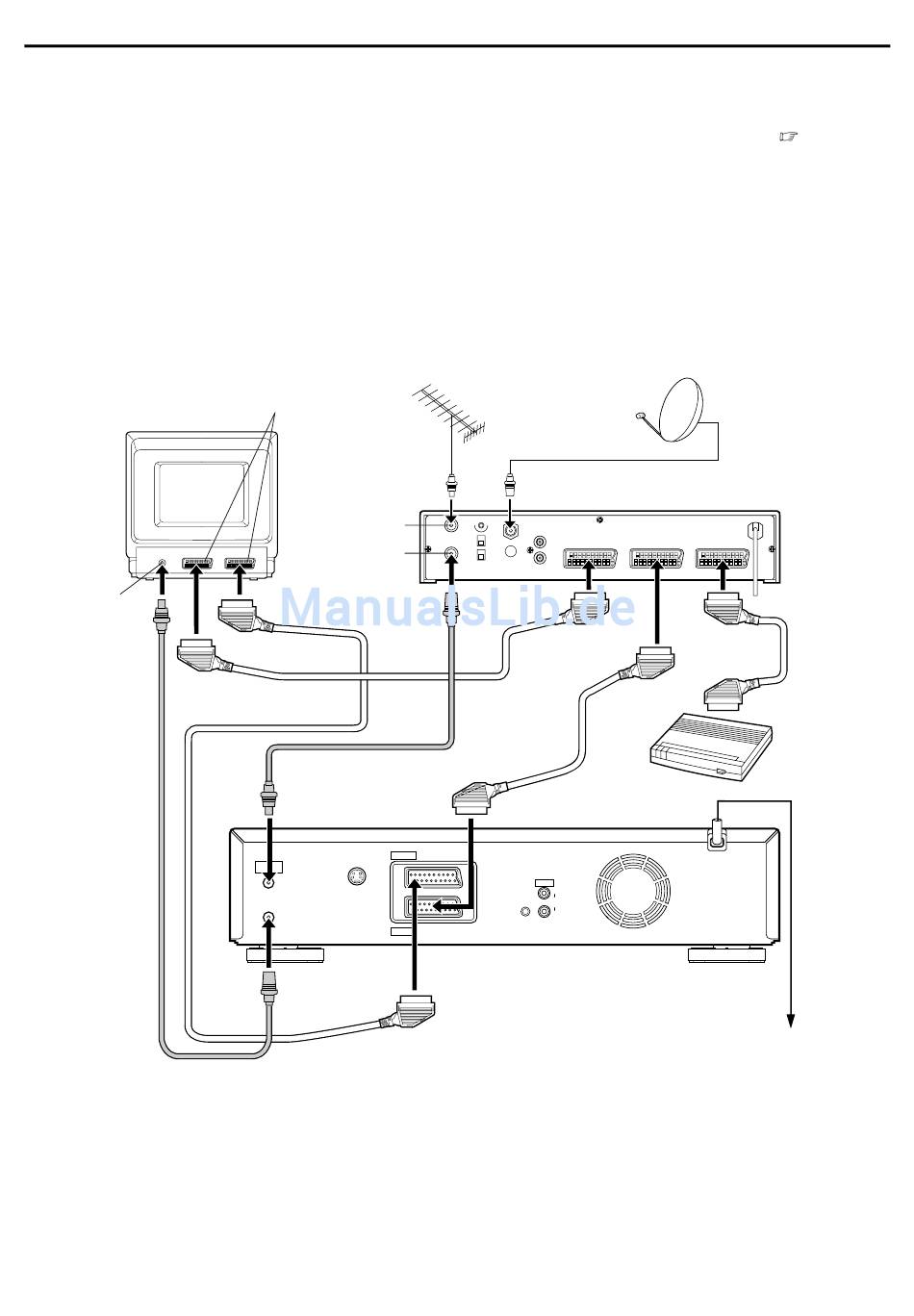

Das folgende Beispiel zeigt den empfohlenen Anschluss
bei Verwendung eines TV-Gerätes, das mit zwei 21-
poligen AV-Eingangsbuchsen (SCART) ausgestattet ist.
Falls ein Decoder vorhanden ist, schließen Sie diesen an
den Satelliten-Tuner an. Dann verbinden Sie die Buchse
AV1 (L-1) IN/OUT des Recorders mit der 21-poligen
SCART-Buchse des TV-Gerätes und die Buchse AV2 (L-2)
IN/DECODER des Recorders mit der 21-poligen SCART-
Buchse des Satelliten-Tuners. Abschließend verbinden Sie
den Satelliten-Tuner mit dem TV-Gerät.
TV-Gerät-Rückseite
EXT.1
Antennenbuchse
21-polige SCART-
Buchse
TV-Antennen-
ANTENNA IN
ANTENNA OUT
EXT.2
AV1 (L-1)
ANTENNA
ANTENNE
OUT
S
IN SORTIE
ENTREE
OUT
SORTIE
AV2 (L-2)
HINWEISE:
● Stellen Sie "L-2 ANSCHLUSS" auf "A/V" ein (
● Zur Aufnahme eines Satellitenprogramms über den Satelliten-
Tuner rufen Sie mit der Taste AUX (Zifferntaste "0") und/oder
den Tasten PR die Displayfeld-Anzeige "L-2" auf.
● Zum Empfang eines verschlüsselten Sendeprogramms muss
dieses über den Satelliten-Tuner entschlüsselt werden.
● Weitere Einzelheiten finden Sie in den Bedienungsanleitungen
von Satelliten-Tuner und Decoder.
Antenne
Sat-Antennenkabel
kabel
IN/OUT
ENTREE/SORTIE
AUDIO
L
OUT
SORTIE
R
SAT CONTROL
CONTROLEUR SAT
IN/DECODER
ENTREE/DECODEUR
Satelliten-
Schüssel
Satelliten-Tuner
TV VCR DECODER
Decoder
Recorder-Rückseite
Netzsteckdose
65
DE
S. 53).
