S-Video-Anschluss - JVC HR-DVS3EU Bedienungsanleitung

S-Video-Anschluss

TV-
Antennenkabel
ANTENNA IN
ANTENNA
ANTENNE
IN
ENTREE
OUT
SORTIE
ANTENNA OUT
8

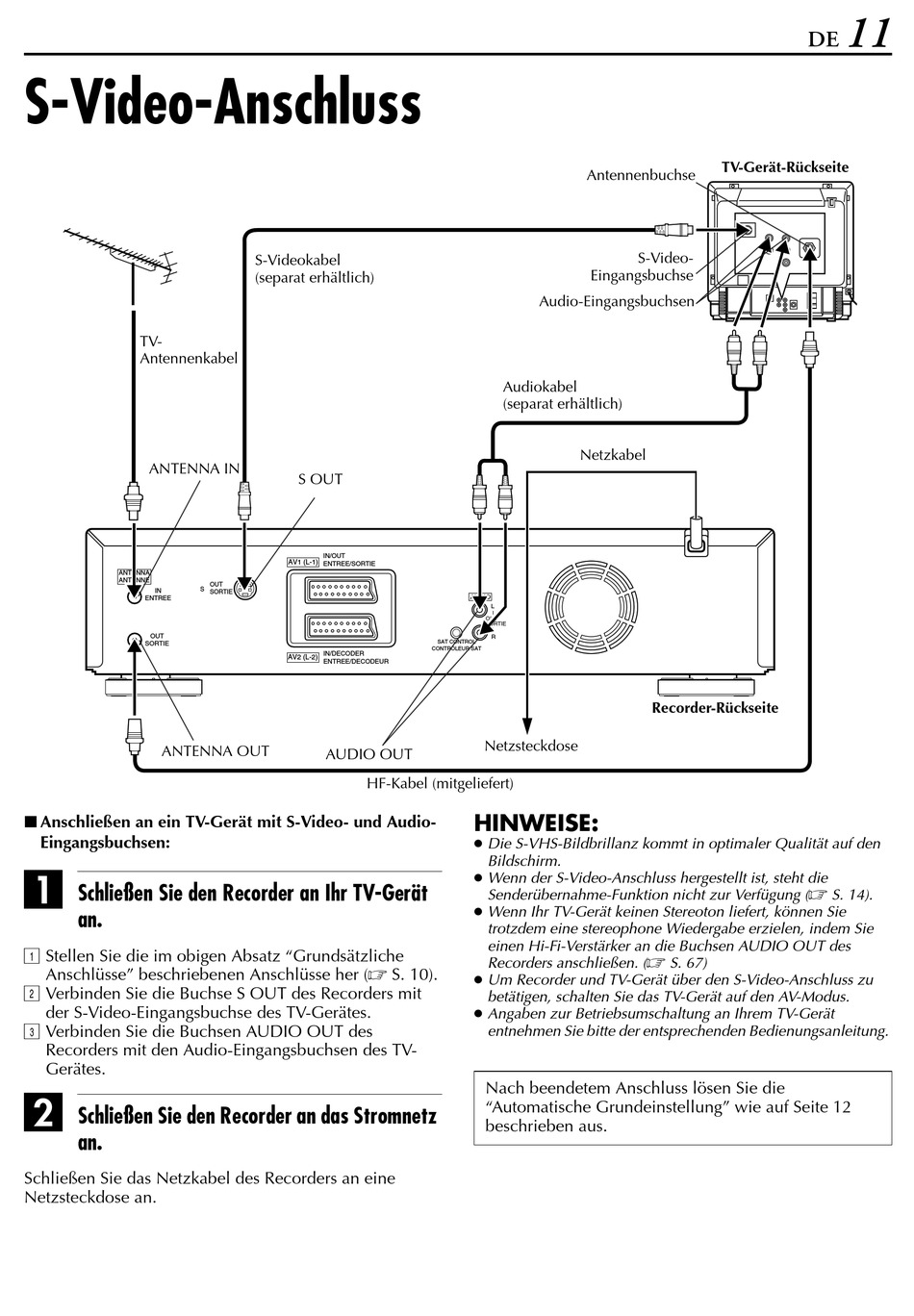

Anschließen an ein TV-Gerät mit S-Video- und Audio-
Eingangsbuchsen:
A
Schließen Sie den Recorder an Ihr TV-Gerät
an.
A Stellen Sie die im obigen Absatz "Grundsätzliche
Anschlüsse" beschriebenen Anschlüsse her (
B Verbinden Sie die Buchse S OUT des Recorders mit
der S-Video-Eingangsbuchse des TV-Gerätes.
C Verbinden Sie die Buchsen AUDIO OUT des
Recorders mit den Audio-Eingangsbuchsen des TV-
Gerätes.
B
Schließen Sie den Recorder an das Stromnetz
an.
Schließen Sie das Netzkabel des Recorders an eine
Netzsteckdose an.
S-Videokabel
(separat erhältlich)
S OUT
IN/OUT
AV1 (L-1)
ENTREE/SORTIE
OUT
S
SORTIE
IN/DECODER
AV2 (L-2)
ENTREE/DECODEUR
AUDIO OUT
HF-Kabel (mitgeliefert)
Audio-Eingangsbuchsen
Audiokabel
(separat erhältlich)
AUDIO
L
OUT
SORTIE
R
SAT CONTROL
CONTROLEUR SAT
Netzsteckdose
HINWEISE:
● Die S-VHS-Bildbrillanz kommt in optimaler Qualität auf den
Bildschirm.
● Wenn der S-Video-Anschluss hergestellt ist, steht die
Senderübernahme-Funktion nicht zur Verfügung (
● Wenn Ihr TV-Gerät keinen Stereoton liefert, können Sie
trotzdem eine stereophone Wiedergabe erzielen, indem Sie
einen Hi-Fi-Verstärker an die Buchsen AUDIO OUT des
Recorders anschließen. (
S. 10).
● Um Recorder und TV-Gerät über den S-Video-Anschluss zu
betätigen, schalten Sie das TV-Gerät auf den AV-Modus.
● Angaben zur Betriebsumschaltung an Ihrem TV-Gerät
entnehmen Sie bitte der entsprechenden Bedienungsanleitung.
Nach beendetem Anschluss lösen Sie die
"Automatische Grundeinstellung" wie auf Seite 12
beschrieben aus.
TV-Gerät-Rückseite
Antennenbuchse
S-Video-
Eingangsbuchse
Netzkabel
Recorder-Rückseite
S. 67)
11
DE
S. 14).
