64
DE

Anschluss an einen Satelliten-Tuner

Einfache Anschlüsse

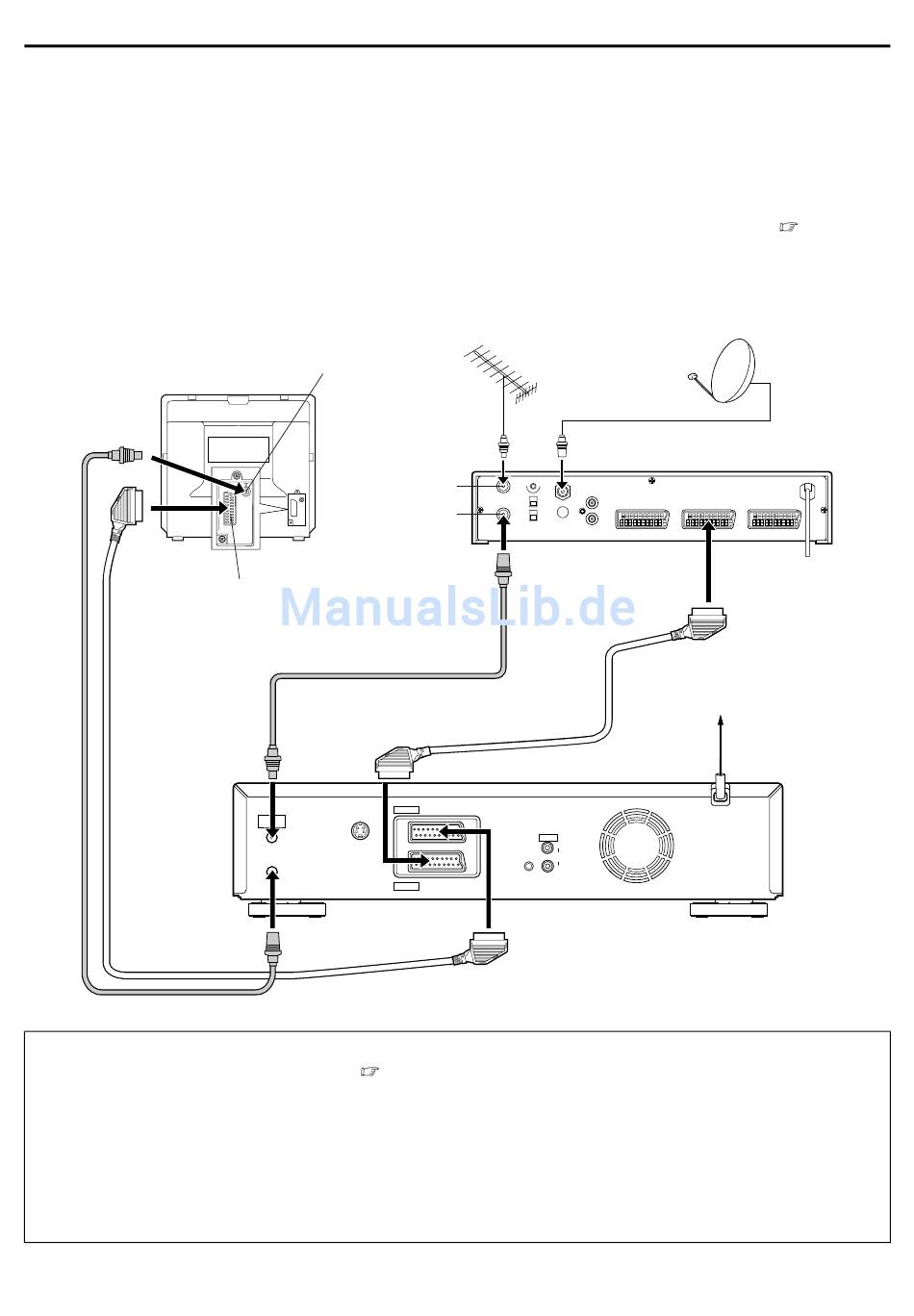

Das folgende Beispiel zeigt einen einfachen Anschluss
bei Verwendung eines TV-Gerätes, das mit einer 21-
poligen AV-Eingangsbuchse (SCART) ausgestattet ist.
Schließen Sie den Satelliten-Tuner an die Buchse
AV2 (L-2) IN/DECODER des Recorders an und verbinden
Sie dann die Buchse AV1 (L-1) IN/OUT des Recorders mit
der 21-poligen SCART-Buchse des TV-Gerätes.
TV-Gerät-Rückseite
WICHTIG
Wenn "L-2 ANSCHLUSS" auf "SAT" eingestellt ist (
den AV-Modus selbst dann betrachten, wenn der Recorder auf Timer-, Stopp- oder Aufnahmemodus geschaltet ist, oder der
Recorder ausgeschaltet ist. Wenn sich der Recorder im Stopp- oder Aufnahmemodus befindet, drücken Sie die Taste TV/VCR an
der Fernbedienung, wonach die Videorecorder-Anzeige (VCR) auf dem Displayfeld erlischt.
● Stellen Sie "L-1 AUSGANG" auf "VIDEO" ein, und stellen Sie den Ausgang des Satelliten-Tuners sowie den Eingang des TV-
Gerätes auf den zusammengesetzten Modus.
● Wenn der Recorder ausgeschaltet ist, wird nur ein Signalgemisch vom Recorder an das TV-Gerät ausgegeben.
● Wenn Sie den Recorder einschalten, während der Satelliten-Tuner ausgeschaltet ist, erscheint kein Bild auf dem Bildschirm. In
einem solchen Fall schalten Sie den Satelliten-Tuner ein, oder Sie schalten das TV-Gerät auf den TV-Modus, oder Sie drücken die
Taste TV/VCR an der Fernbedienung, um den Recorder auf den Video-Modus zu schalten.
Antennenbuchse
ANTENNA IN
ANTENNA OUT
21-polige SCART-Buchse
ANTENNA
ANTENNE
OUT
S
IN
SORTIE
ENTREE
OUT
SORTIE
HINWEISE:
● Stellen Sie "L-2 ANSCHLUSS" auf "A/V" ein (
● Zur Aufnahme eines Satellitenprogramms über den Satelliten-
Tuner rufen Sie mit der Taste AUX (Zifferntaste "0") und/oder
den Tasten PR die Displayfeld-Anzeige "L-2" auf.
● Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres
Satelliten-Tuners.
Antenne
TV-Antennenk-
abel
IN/OUT
AV1 (L-1)
ENTREE/SORTIE
AUDIO
L
OUT
SORTIE
R
SAT CONTROL
CONTROLEUR SAT
IN/DECODER
AV2 (L-2)
ENTREE/DECODEUR
S. 53), können Sie ein Satellitenprogramm bei Einstellung des TV-Gerätes auf
SYSTEMANSCHLÜSSE (Forts.)
Satelliten-
Schüssel
Sat-Antennenkabel
Satelliten-Tuner
TV VCR DECODER
Netzsteckdose
Recorder-Rückseite
S. 53).
