Rückansicht - JVC HR-DVS3EU Bedienungsanleitung

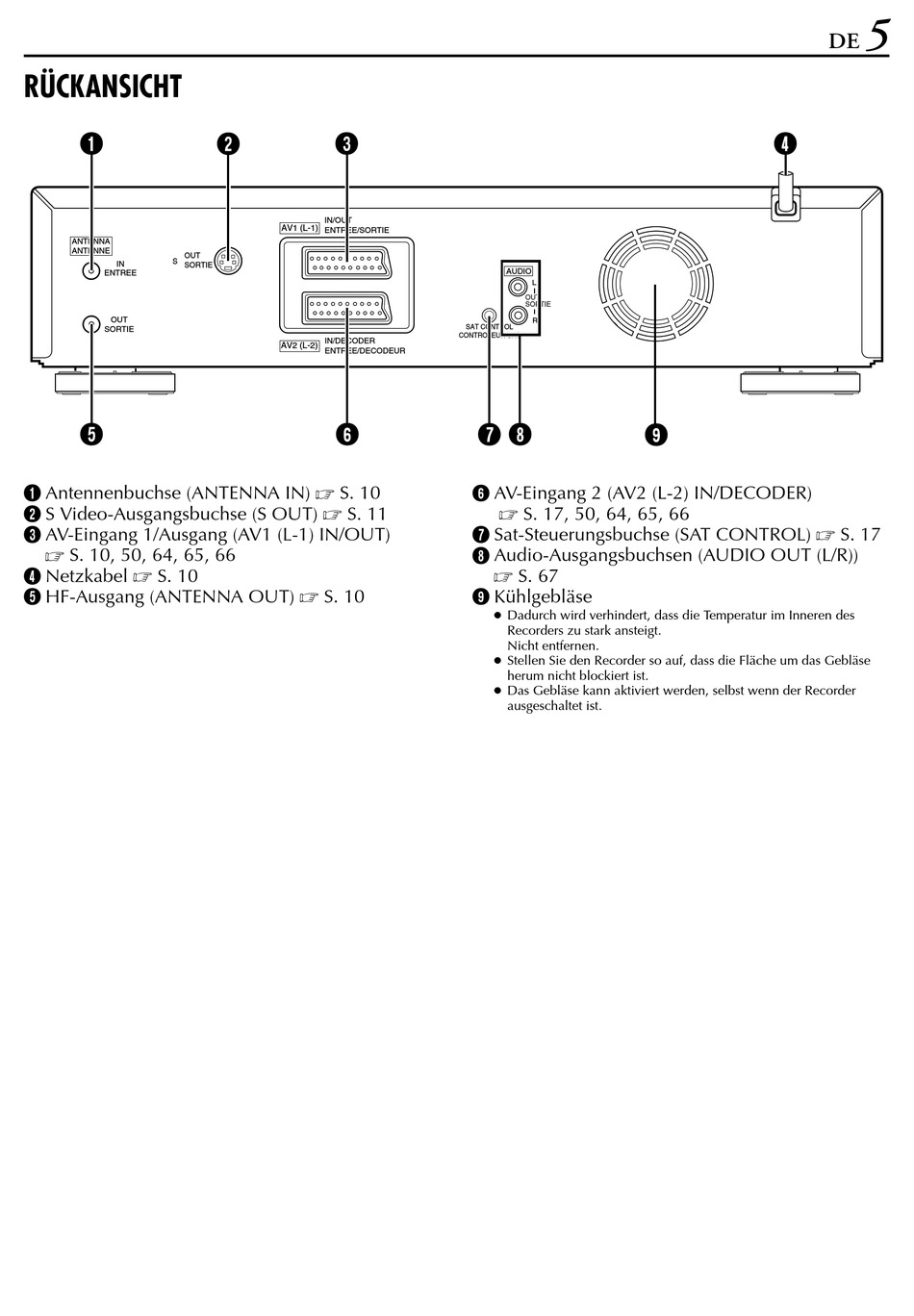

RÜCKANSICHT
ANTENNA
ANTENNE
OUT
S
IN
SORTIE
ENTREE
OUT
SORTIE
A Antennenbuchse (ANTENNA IN)
B S Video-Ausgangsbuchse (S OUT)
C AV-Eingang 1/Ausgang (AV1 (L-1) IN/OUT)
S. 10, 50, 64, 65, 66
D Netzkabel S. 10
E HF-Ausgang (ANTENNA OUT)
IN/OUT
AV1 (L-1)
ENTREE/SORTIE
IN/DECODER
AV2 (L-2)
ENTREE/DECODEUR
S. 10
S. 11
S. 10
AUDIO
L
OUT
SORTIE
R
SAT CONTROL
CONTROLEUR SAT
F AV-Eingang 2 (AV2 (L-2) IN/DECODER)
S. 17, 50, 64, 65, 66
G Sat-Steuerungsbuchse (SAT CONTROL)
H Audio-Ausgangsbuchsen (AUDIO OUT (L/R))
S. 67
I Kühlgebläse
● Dadurch wird verhindert, dass die Temperatur im Inneren des
Recorders zu stark ansteigt.
Nicht entfernen.
● Stellen Sie den Recorder so auf, dass die Fläche um das Gebläse
herum nicht blockiert ist.
● Das Gebläse kann aktiviert werden, selbst wenn der Recorder
ausgeschaltet ist.
5
DE
S. 17
