Schiebeladenbeschlag HELM 80, HELM 140 und HELM 150
Montageschritte, ein- und zweiflügelig

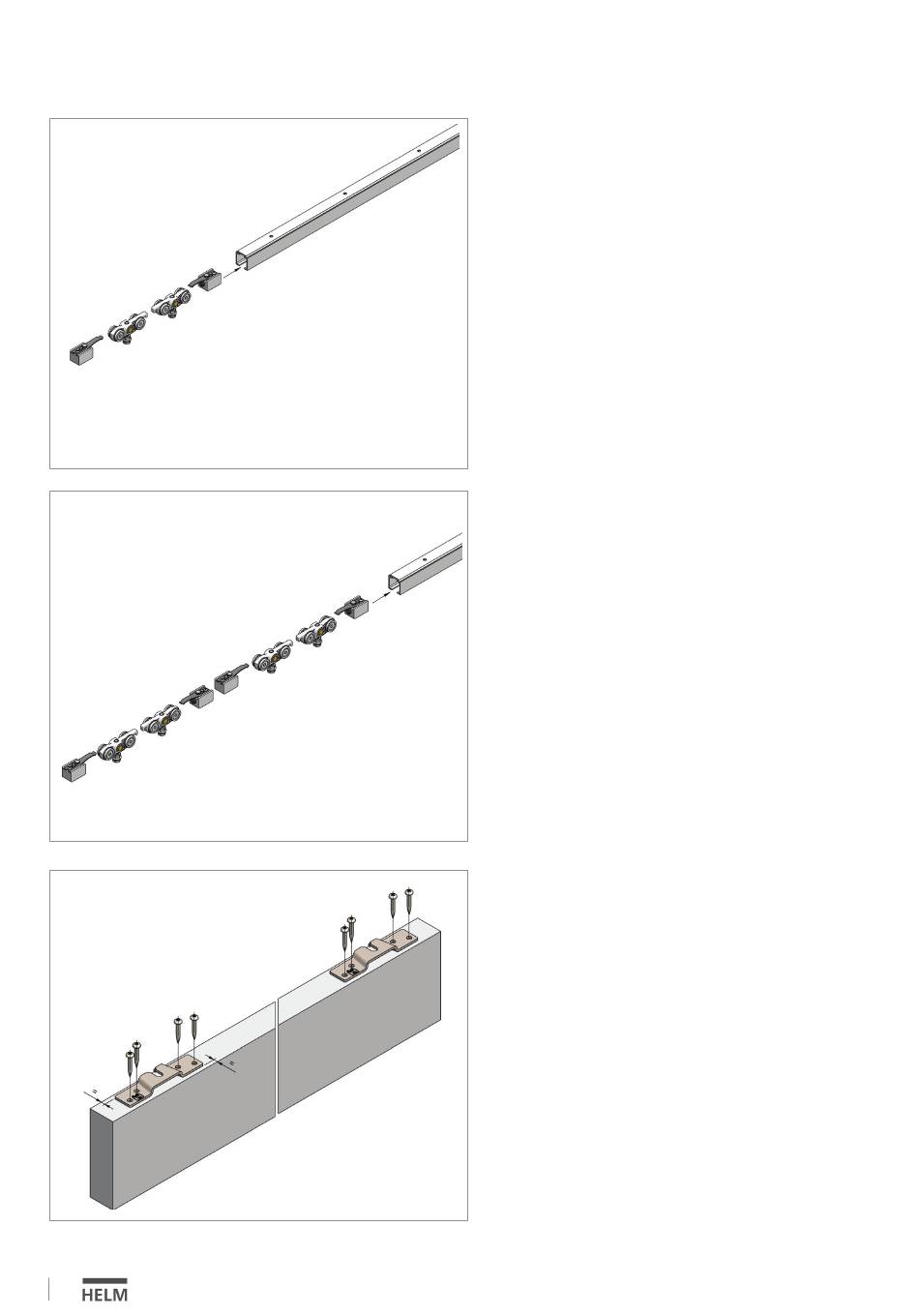

Abb. 3
Abb. 3a
Abb. 4
4
1.
Laufschiene entsprechend der vorliegenden Befesti-
gung montieren. Die entsprechenden Einbauschnitte
finden Sie auf den Seiten 6-11.
2.
Rollen und Fangstopper in die Laufschiene
schieben.
(Achtung: Bei der zweiflügeligen Ausführung
kommen 2 Stopper in die Mitte.)
3.
Flansche mittig der Flügelstärke auf dem Schiebe-
laden befestigen.
Die entsprechenden Abstände finden Sie auf der
Seite 12.
DS032026/03.2017
