HELM 150
bis 120 kg Flügelgewicht

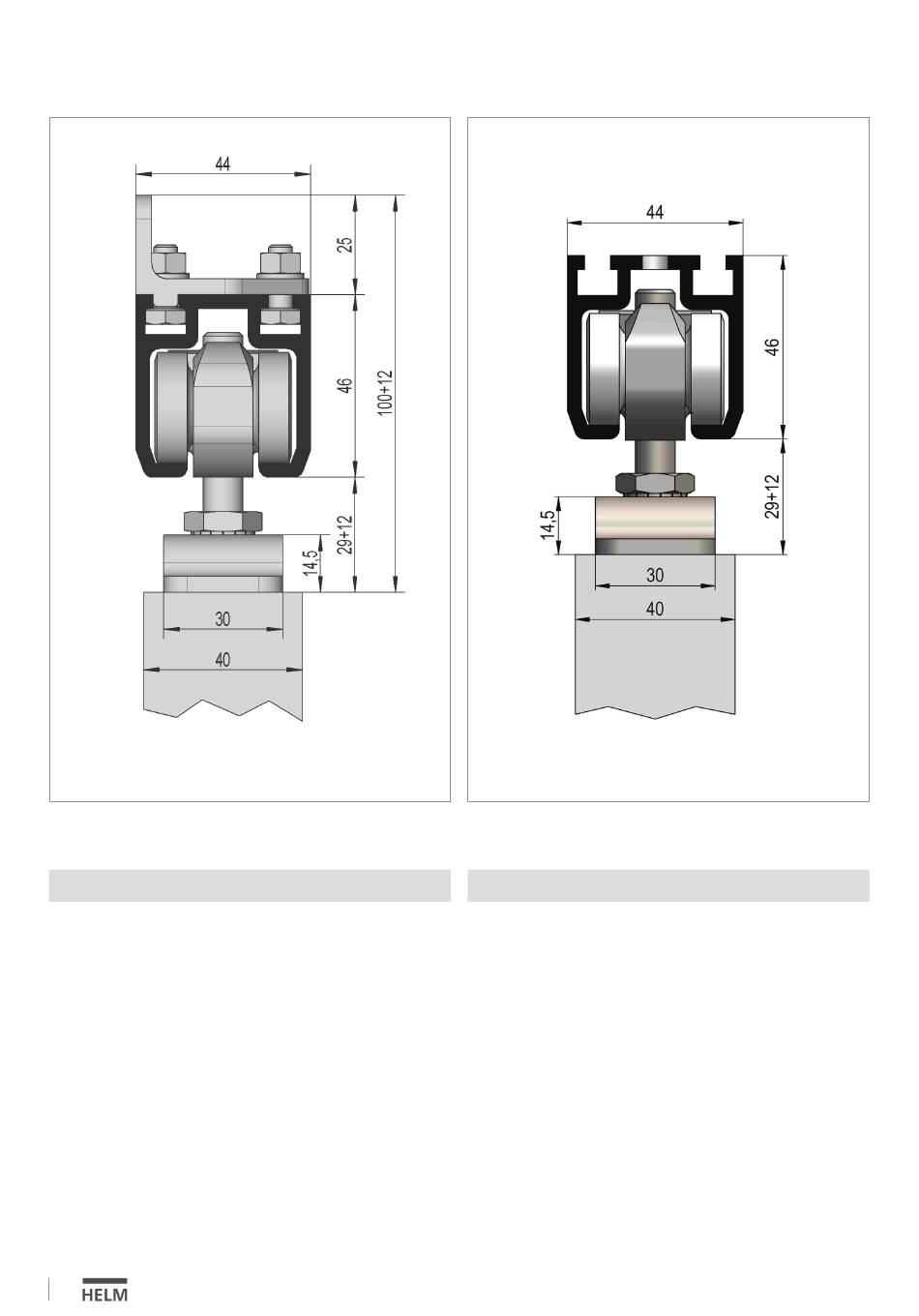

Abb. 13
Abb. 13: HELM 150 Schiebebeschlag manuell bis 120 kg
HELM 150 manuell - Wandbefestigung
Die Laufschienen werden in Lagerlängen von 6000 mm oder auf
Maß geschnitten geliefert und mit dem HELM 150-01 Wandwinkel
an der Wand befestigt.
10
Abb. 14
Abb. 14: HELM 150 Schiebebeschlag manuell bis 120 kg
HELM 150 manuell - Deckenbefestigung
Die Laufschienen werden in Lagerlängen von 6000 mm oder auf
Maß geschnitten und mit Bohrungen für Deckenbefestigung
geliefert.
DS032026/03.2017
