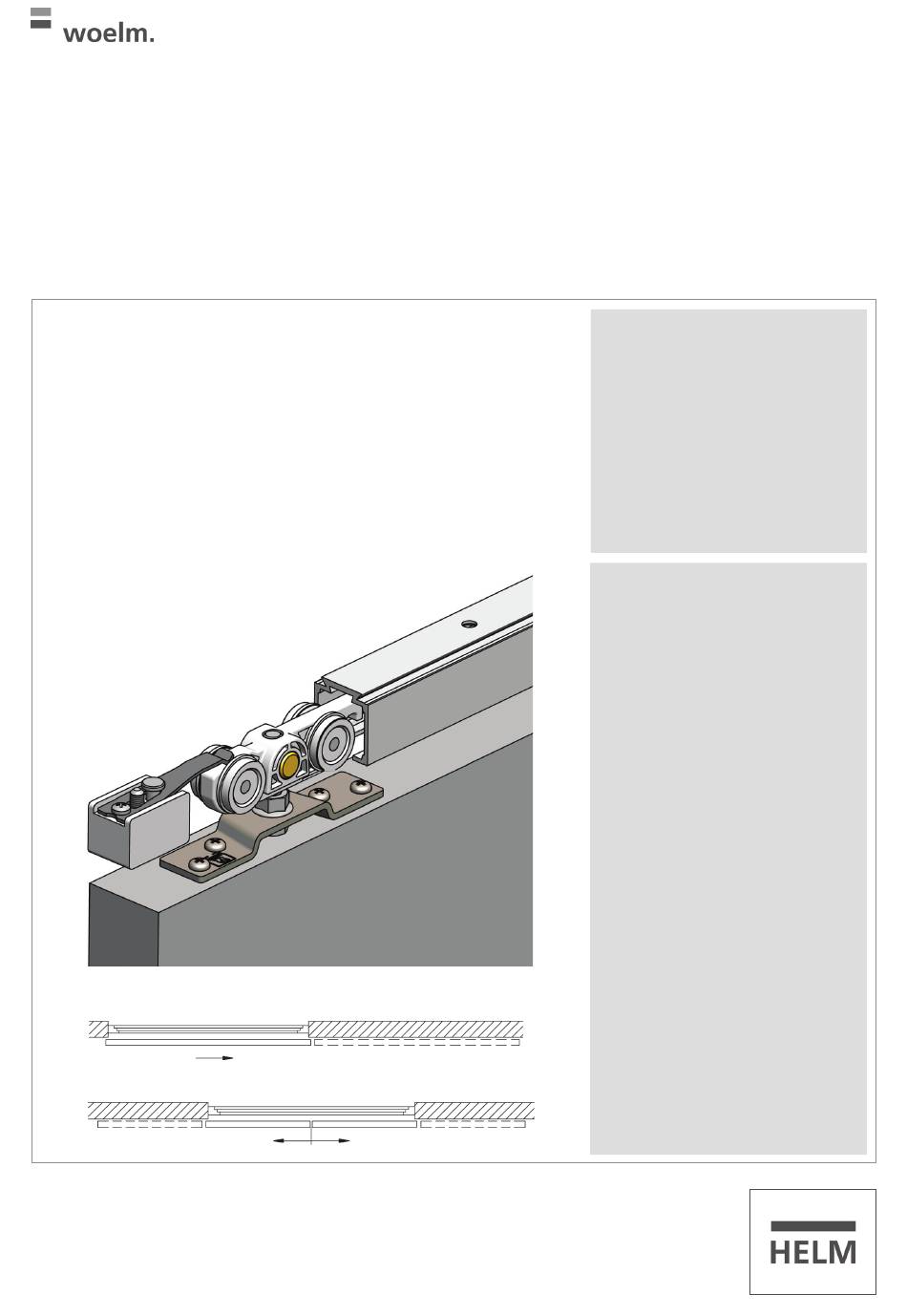

- Seite 1 Montageanleitung HELM 80 HELM 140 HELM 150 manuell für ein- und zweiflügelige Anlagen MA: DS032026/03.2017...
-
Seite 2: Inhaltsverzeichnis
Schiebeladenbeschlag HELM 80, HELM 140 und HELM 150 Inhalt Allgemeine Informationen Benötigtes Werkzeug Seite 2 Lieferumfang Seite 3 Montage Montageschritte ein- und zweiflügelig Seite 4 Geradelaufende Schiebeladenbeschläge Schiebebeschlag HELM 80 Seite 6 bis 60 kg Flügelgewicht Schiebebeschlag HELM 140 Seite 8 bis 80 kg Flügelgewicht... -
Seite 3: Lieferumfang
Schiebeladenbeschlag HELM 80, HELM 140 und HELM 150 Lieferumfang Abb. 1 einflügelig 1. Laufschiene 2. Fangstopper 3. Rollapparat 4. Flansch Abb. 2 zweiflügelig 1. Laufschiene 2. Fangstopper 3. Rollapparat 4. Flansch DS032026/03.2017... -
Seite 4: Montageschritte Ein- Und Zweiflügelig
Schiebeladenbeschlag HELM 80, HELM 140 und HELM 150 Montageschritte, ein- und zweiflügelig Laufschiene entsprechend der vorliegenden Befesti- Abb. 3 gung montieren. Die entsprechenden Einbauschnitte finden Sie auf den Seiten 6-11. Rollen und Fangstopper in die Laufschiene schieben. (Achtung: Bei der zweiflügeligen Ausführung kommen 2 Stopper in die Mitte.) - Seite 5 Schiebeladenbeschlag HELM 80, HELM 140 und HELM 150 Montageschritte, ein- und zweiflügelig Schiebeladen in die montierten Rollen einhängen, Abb. 5 Höhe einstellen und Kontermutter anziehen. Abb. 6 Schiebeladen in beide Endstellungen verfahren. Fangstopper positionieren und die Gewindestifte anziehen. Abb. 6a...
-
Seite 6: Schiebebeschlag Helm
HELM 80 bis 60 kg Flügelgewicht Abb. 8 Abb. 7 Abb. 8: HELM 80 Schiebebeschlag manuell bis 60 kg Abb. 7: HELM 80 Schiebebeschlag manuell bis 60 kg HELM 80 manuell - Wandbefestigung HELM 80 manuell - Deckenbefestigung Die Laufschienen werden in Lagerlängen von 6000 mm oder auf Die Laufschienen werden in Lagerlängen von 6000 mm oder auf... - Seite 7 HELM 80 bis 60 kg Flügelgewicht Abb. 9 Abb. 9: HELM 80 Schiebebeschlag mit einspuriger Montageschiene, einflügelig bis 60 kg, manuell, mit Verblendung HELM 80 mit Montageschiene, einspurig Für die optional Verblendung von Laufschiene(n), sowie eine vereinfachte Montage bei Wärmedämmung (WDVS), bieten wir Ihnen zwei Montageschienen (ein- und zweispurig) an.
-
Seite 8: Schiebebeschlag Helm 140
HELM 140 bis 80 kg Flügelgewicht Abb. 10 Abb. 11 Abb. 10: HELM 140 Schiebebeschlag manuell bis 80 kg Abb. 11: HELM 140 Schiebebeschlag manuell bis 80 kg HELM 140 manuell - Wandbefestigung HELM 140 manuell - Deckenbefestigung Die Laufschienen werden in Lagerlängen von 6000 mm oder auf Die Laufschienen werden in Lagerlängen von 6000 mm oder auf Maß... - Seite 9 HELM 140 bis 80 kg Flügelgewicht Abb. 12 Abb. 12: HELM 140 Schiebebeschlag mit einspuriger Montageschiene, einflügelig bis 80 kg, manuell, mit Verblendung HELM 140 mit Montageschiene, einspurig Für die optional Verblendung von Laufschiene(n), sowie eine vereinfachte Montage bei Wärmedämmung (WDVS), bieten wir Ihnen zwei Montageschienen (ein- und zweispurig) an.
-
Seite 10: Schiebebeschlag Helm 150
