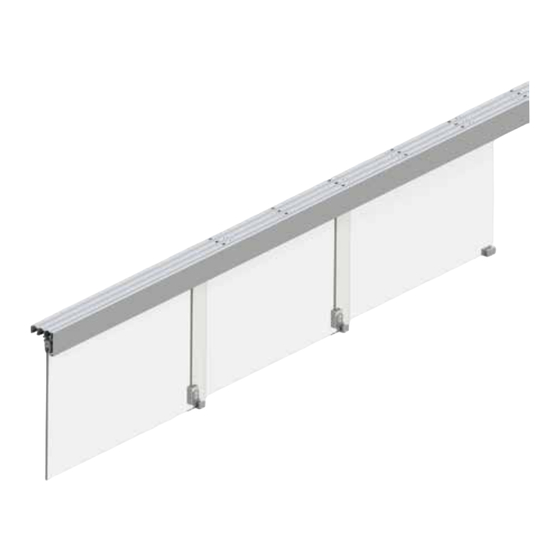

woelm HELM 73 Montageanleitung
Teleskopbeschlag
für innenschiebetüren
aus glas
3-flügelig, manuell
Vorschau ausblenden
Andere Handbücher für HELM 73:
- Montageanleitung (8 Seiten) ,
- Montageanleitung (2 Seiten) ,
- Montageanleitung (12 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für woelm HELM 73
Inhaltszusammenfassung für woelm HELM 73
- Seite 1 Montageanleitung Installation instructions HELM 73 HELM 140 Teleskopbeschlag für Innenschiebetüren aus Glas 3-flügelig, manuell HELM 73 HELM 140 Telescopic fittings for glass sliding doors 3-leaf installation, manually MA: DS032056/10.2018...
-
Seite 2: Inhaltsverzeichnis
With three leaf systems three leaves are led in three tracks. Leaf 3 moves leaf 2 and 1 by a latching function into the desired position. Advantage of this system: Only one leaf must be driven. The available sets are designed for a leaf strengths of fitting HELM 73 - 8 und 10 mm TSG-Glas, fitting HELM 140 -8, 10 und 12 mm TSG-Glas. -
Seite 3: Technische Hinweise
Technical information Montagehinweise: • Bei Verwendung des Beschlags HELM 73 ist eine Überlappung (Ü) von min. 45 mm erforderlich. • Bei Verwendung des Beschlags HELM 140 ist eine Überlappung (Ü) von min. 45 mm erforderlich. • Es ist generell darauf zu achten, dass jeder Flügel mittels Fangstopper, optional Smart Stop in den Endlagen abgefangen wird. -
Seite 4: Drawings
Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Einbauschnitte / Drawings Einbauschnitt Drawing Helm 73 Helm 140 Berechnung Flügelhöhe Berechnung Flügelhöhe FH = LH - 10 - X FH = LH - 8 - X Calculation Leaf height... -
Seite 5: Lieferumfang
Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Lieferumfang / Scope of delivery Lieferumfang Scope of delivery Bei Verwendung des Smart Stops (2b) die zwei Fangfedern (6b + 7b) demontieren! When using the smart Stop (2b), remove two snap springs (6b + 7b)! Laufschiene / Track Federmitnehmer links /... -
Seite 6: Installation Steps
Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps Wichtig: Die Glasscheibe im Bereich Important: Clean the glass door clamp and the glass pane in the der Klemmflächen sowie die Glas- clamping areas with alcohol or ace- klemmstücke z.B. - Seite 7 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps Helm 73 Helm 73 Helm 140 Helm 140 Helm 140 1 + 2 Wichtig: Die Glasscheibe im Bereich der Important: Clean the glass pane in the Klemmfläche des Klemmbügels z.B.
- Seite 8 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps Bei Befestigung der Laufschiene die Technischen Hinweise auf Seite 3 beachten! When attaching the track, note the technical Instructions on page 3! DS032056/10.2018...
- Seite 9 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps Helm 73 Helm 140 1 + 2 + 3 DS032056/10.2018...
- Seite 10 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps 1 + 2 + 3 1 + 2 + 3 DS032056/10.2018...
- Seite 11 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps 1 + 2 + 3 1 + 2 + 3 Helm 73 DS032056/10.2018...
- Seite 12 Teleskopbeschlag Innenschiebetüren Glas, 3-flügelig / Telescopic fittings glass sliding doors, 3 leafs Montageschritte / Installation steps Montageschritte Installation steps Helm 140 DS032056/10.2018...
- Seite 14 Woelm GmbH Woelm Austria GmbH Hasselbecker Str. 2- 4 Seewalchen 5a D - 42579 Heiligenhaus A - 5201 Seekirchen Tel.: + 49 (0) 20 56 - 18 - 0 Tel.: + 43 (0) 62 12 - 25 02 Fax: + 49 (0) 20 56 - 18 - 21 Fax: + 43 (0) 62 12 - 69 95 www.woelm.de...
