GROHE F-DIGITAL DELUXE
KONFIGURATION XL
BACKSTEIN-MAUERWERK
LEICHTBAU-STÄNDERWAND
Seite 42 | 43
GRÖSSE DER DUSCHKABINE:
2 x 2,40 m
RAUMHÖHE:
Decke im Dampfbad sollte nicht höher als 2,20 – 2,30 m sein
Für die Einhaltung der vor Ort geltenden gesetzlichen
Vorschriften empfiehlt GROHE, einen Nebenraum für
den Dampfgenerator und die Steuereinheit einzurichten.
Dieser muss über einen Bodenabfluss/Siphon verfügen.
Abfluss-Leistung: > 100 l/min
ACHTUNG:
Die Deckenkonstruktion muss für die statischen
Anforderungen des Produkts ausreichend sein
(Gesamtgewicht des Produkts > 70 kg).
Bitte beachten Sie die Angaben zum Mindest-/
Höchstvolumen der Dampfkabine in m³ auf Seite 11.

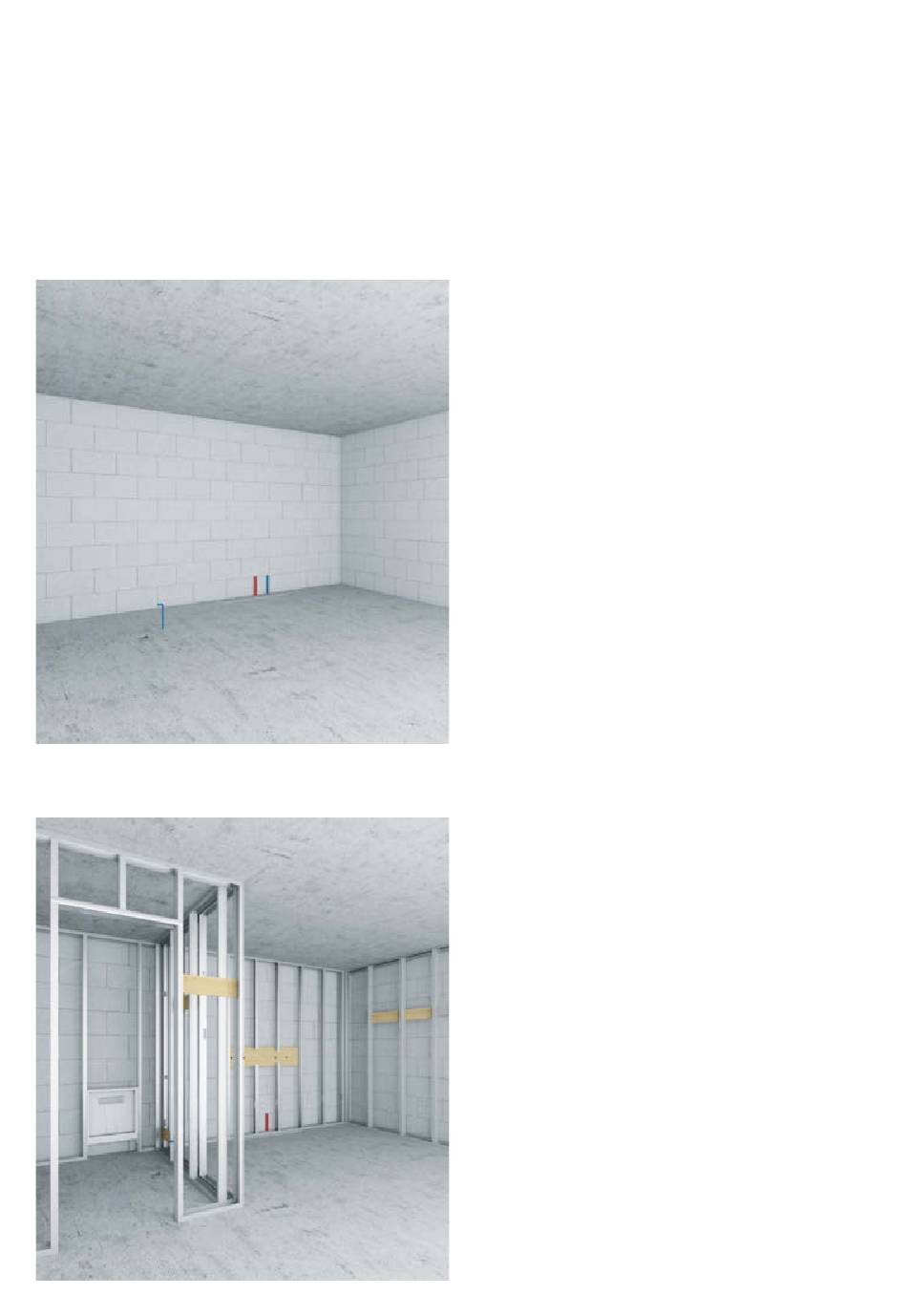

Übersicht zum Aufbau der Leichtbau-Ständerwand
für die Dusche und zum Nebenraum:
Holz-Befestigungsplatte für die Musikmodule ebenso
wie für die Armaturen, den Dampfauslass und den
Temperatursensor.
Platzieren Sie das Rohbau-Set für die Steuereinheit
im Nebenraum und befestigen Sie sie am Boden.
INSTALLATIONSHÖHEN:
• Armaturen: 1,15 m
• Musikmodule: 1,75 m
• Dampfauslass: 0,2 m und 0,2 m von der Seitenwand
• Temperatursensor: 1,7 m
(mit maximalem Abstand zum Dampfauslass)
Der maximale Abstand vom Dampfgenerator zur
Steuereinheit sollte 4,5 m nicht überschreiten.
ACHTUNG:
Bitte beachten Sie sich die verschiedenen Installationstiefen
der Produkte!
