GROHE F-DIGITAL DELUXE
KONFIGURATION M
MAUERWERK
LEICHTBAU-STÄNDERWAND
Seite 24 | 25
GRÖSSE DER DUSCHKABINE:
1,10 x 0,90 m
RAUMHÖHE:
Decke im Dampfbad sollte nicht höher als 2,20 – 2,30 m sein.
Für die Einhaltung der vor Ort geltenden gesetzlichen
Vorschriften empfiehlt GROHE, einen Nebenraum für
den Dampfgenerator und die Steuereinheit einzurichten.
Dieser muss über einen Bodenabfluss/Siphon verfügen.
Bitte beachten Sie die Angaben zum Mindest-/
Höchstvolumen der Dampfkabine in m³ auf Seite 11.

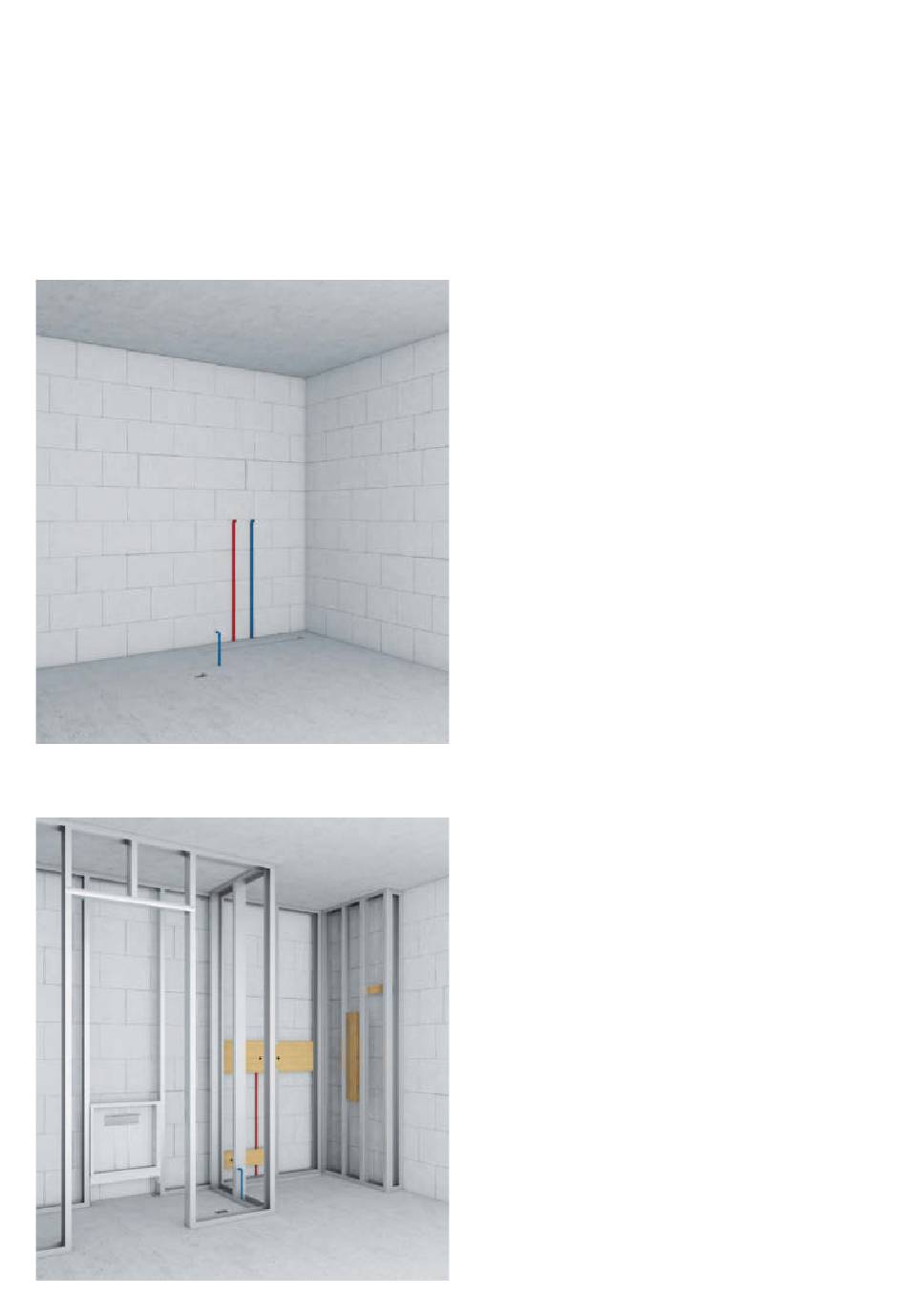

Übersicht zum Aufbau der Leichtbau-Ständerwand
für die Dusche und zum Nebenraum:
Befestigungsplatte für Dampfauslass, Temperatursensor,
Armaturen und Seitenbrausen.
Platzieren Sie das Rohbau-Set für die Steuereinheit
im Nebenraum und befestigen Sie sie am Boden.
INSTALLATIONSHÖHEN:
• Armaturen: 1,15 m
• Seitenbrausen vom Boden aus: 0,85 m, 1,15 m und 1,45 m
• Dampfauslass: 0,2 m und 0,15 m von der Seitenwand
• Temperatursensor: 1,7 m
(mit maximalem Abstand zum Dampfauslass)
Der maximale Abstand vom Dampfgenerator zur
Steuereinheit sollte 4,5 m nicht überschreiten.
ACHTUNG:
Bitte beachten Sie die verschiedenen Einbautiefen
der Produkte!
