KABELKANÄLE

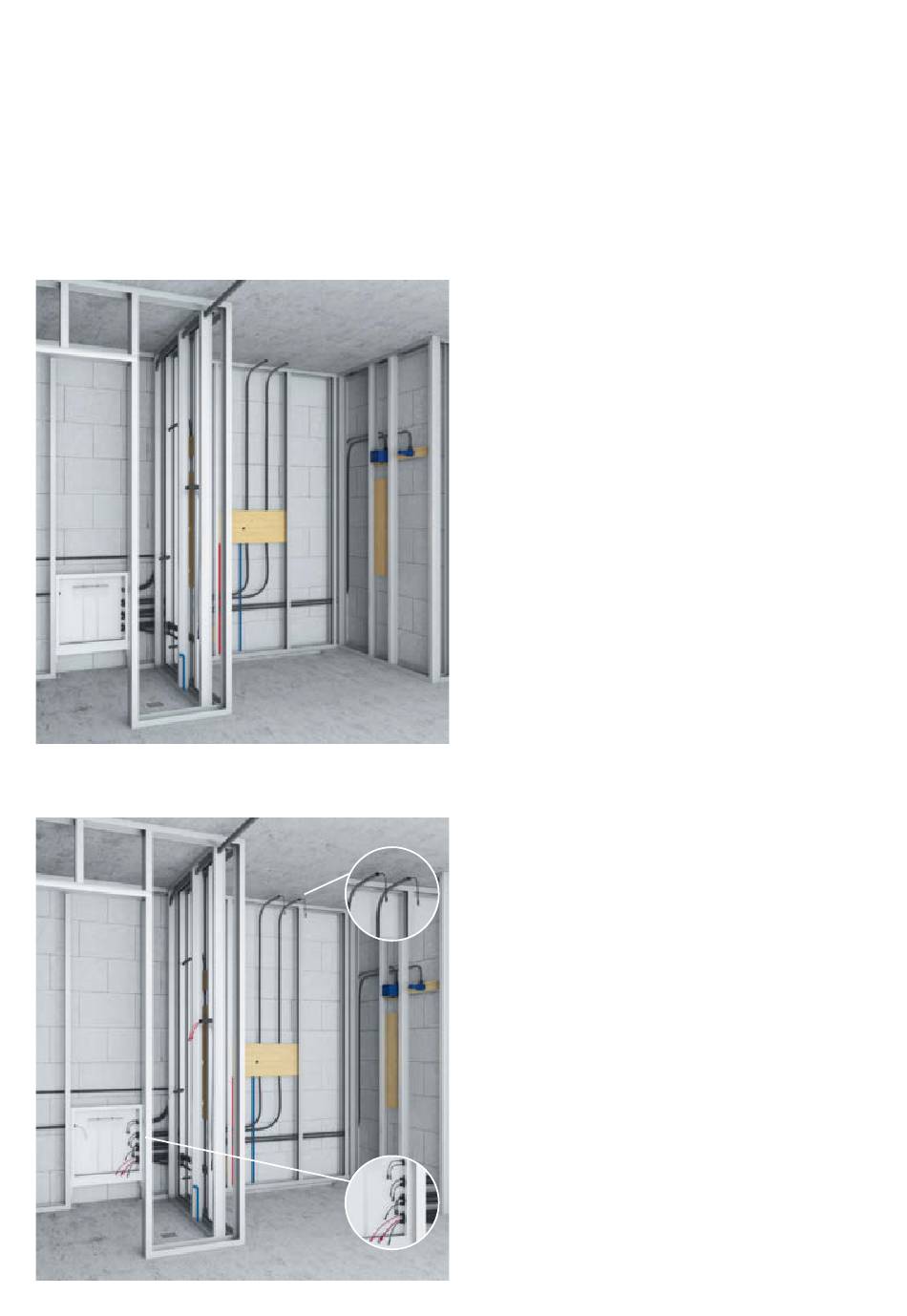

SCHACHT FÜR KABEL UND ROHRE
Installieren Sie zunächst alle Unterputz-Einheiten;
die Installationshöhen finden Sie auf Seite 56.
Die Kabelkanäle sind für alle elektrischen Verbindungen zur
Steuereinheit vorgesehen. (Durchmesser des Kabelkanals:
21 mm).
ACHTUNG:
An jedem Kabelende bitte eine Überlänge von 20 cm
einplanen. Außerdem sind Ecken und Kurven für die
Berechnung der Gesamtlänge zusätzlich zu berücksichtigen.
ACHTUNG:
Vermeiden Sie ein Abknicken der Kabel sowie Kanten,
an denen die Kabel zu eng angelegt sind.
Um die Module einfach anschließen zu können, planen
Sie bitte eine Kabel-Überlänge von mindestens 20 cm ein.
MAXIMALE LÄNGE FÜR LICHT- & MUSIKMODULE:
9,5 m (5 m im Lieferumfang enthalten)
LICHTMODULE:
Verbindung von der Steuereinheit zu Lichtmodul 1: Lassen
Sie das Kabel von Modul 1 (zwei Kabelschacht-Anschlüsse)
zu Modul 2 (ein Kabelschacht-Anschluss) durchschleifen.
MUSIKMODULE:
Verbinden Sie den Y-Anschluss mit der Steuereinheit.
Platzieren Sie die einzelnen Musikmodule gegenüberliegend
in der Spa-Duschkabine.
