Hama 108788 Bedienungsanleitung Seite 5

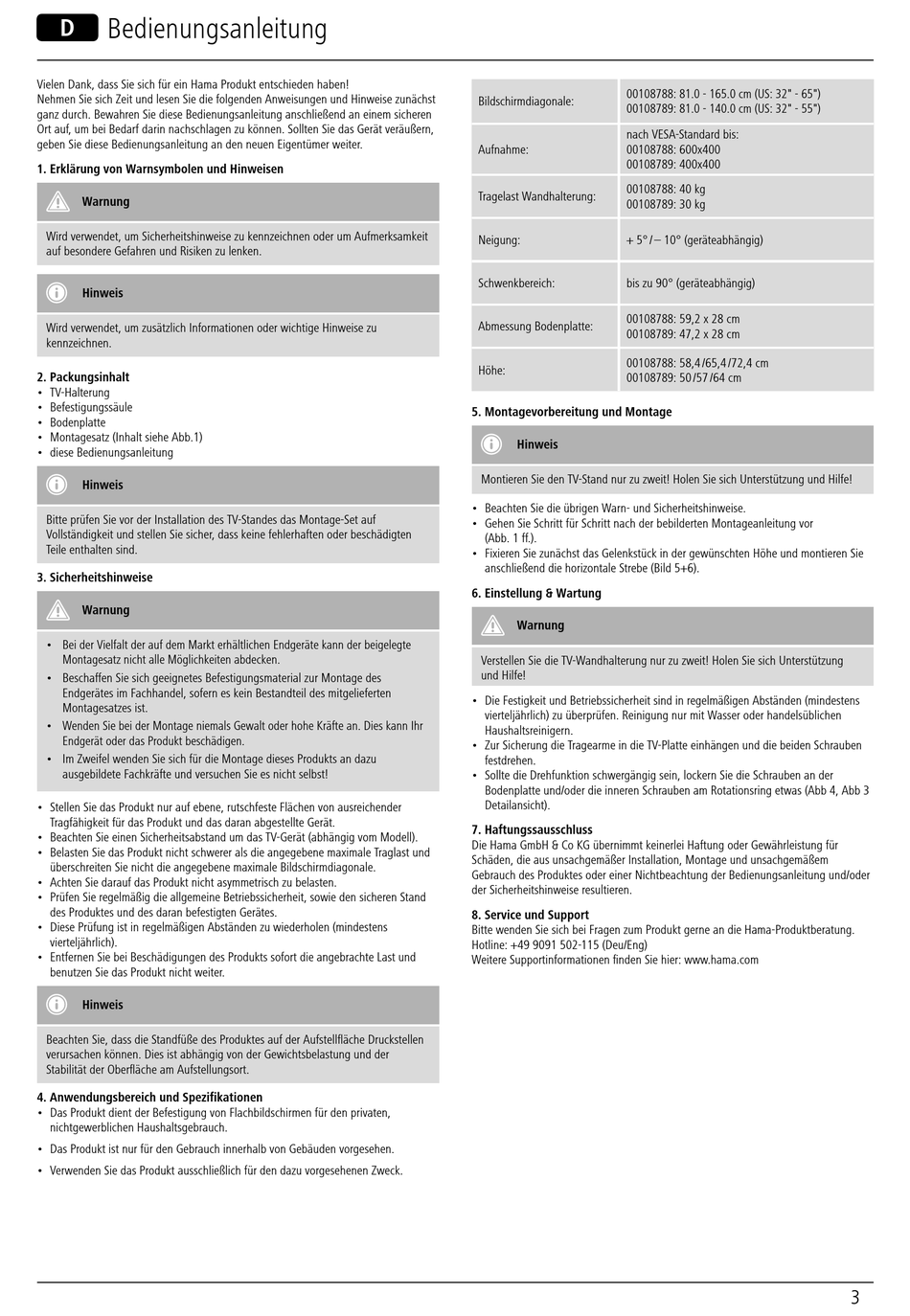

D Bedienungsanleitung
Vielen Dank, dass Sie sich für ein Hama Produkt entschieden haben!
Nehmen Sie sich Zeit und lesen Sie die folgenden Anweisungen und Hinweise zunächst
ganz durch. Bewahren Sie diese Bedienungsanleitung anschließend an einem sicheren
Ort auf, um bei Bedarf darin nachschlagen zu können. Sollten Sie das Gerät veräußern,
geben Sie diese Bedienungsanleitung an den neuen Eigentümer weiter.
1. Erklärung von Warnsymbolen und Hinweisen
Warnung
Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeit
auf besondere Gefahren und Risiken zu lenken.
Hinweis
Wird verwendet, um zusätzlich Informationen oder wichtige Hinweise zu
kennzeichnen.
2. Packungsinhalt
• TV-Halterung
• Befestigungssäule
• Bodenplatte
• Montagesatz (Inhalt siehe Abb.1)
• diese Bedienungsanleitung
Hinweis
Bitte prüfen Sie vor der Installation des TV-Standes das Montage-Set auf
Vollständigkeit und stellen Sie sicher, dass keine fehlerhaften oder beschädigten
Teile enthalten sind.
3. Sicherheitshinweise
Warnung
• Bei der Vielfalt der auf dem Markt erhältlichen Endgeräte kann der beigelegte
Montagesatz nicht alle Möglichkeiten abdecken.
• Beschaffen Sie sich geeignetes Befestigungsmaterial zur Montage des
Endgerätes im Fachhandel, sofern es kein Bestandteil des mitgelieferten
Montagesatzes ist.
• Wenden Sie bei der Montage niemals Gewalt oder hohe Kräfte an. Dies kann Ihr
Endgerät oder das Produkt beschädigen.
• Im Zweifel wenden Sie sich für die Montage dieses Produkts an dazu
ausgebildete Fachkräfte und versuchen Sie es nicht selbst!
• Stellen Sie das Produkt nur auf ebene, rutschfeste Flächen von ausreichender
Tragfähigkeit für das Produkt und das daran abgestellte Gerät.
• Beachten Sie einen Sicherheitsabstand um das TV-Gerät (abhängig vom Modell).
• Belasten Sie das Produkt nicht schwerer als die angegebene maximale Traglast und
überschreiten Sie nicht die angegebene maximale Bildschirmdiagonale.
• Achten Sie darauf das Produkt nicht asymmetrisch zu belasten.
• Prüfen Sie regelmäßig die allgemeine Betriebssicherheit, sowie den sicheren Stand
des Produktes und des daran befestigten Gerätes.
• Diese Prüfung ist in regelmäßigen Abständen zu wiederholen (mindestens
vierteljährlich).
• Entfernen Sie bei Beschädigungen des Produkts sofort die angebrachte Last und
benutzen Sie das Produkt nicht weiter.
Hinweis
Beachten Sie, dass die Standfüße des Produktes auf der Aufstellfläche Druckstellen
verursachen können. Dies ist abhängig von der Gewichtsbelastung und der
Stabilität der Oberfläche am Aufstellungsort.
4. Anwendungsbereich und Spezifikationen
• Das Produkt dient der Befestigung von Flachbildschirmen für den privaten,
nichtgewerblichen Haushaltsgebrauch.
• Das Produkt ist nur für den Gebrauch innerhalb von Gebäuden vorgesehen.
• Verwenden Sie das Produkt ausschließlich für den dazu vorgesehenen Zweck.
00108788: 81.0 - 165.0 cm (US: 32" - 65")
Bildschirmdiagonale:
00108789: 81.0 - 140.0 cm (US: 32" - 55")
nach VESA-Standard bis:
Aufnahme: 00108788: 600x400
00108789: 400x400
00108788: 40 kg
Tragelast Wandhalterung:
00108789: 30 kg
Neigung: + 5° / – 10° (geräteabhängig)
Schwenkbereich: bis zu 90° (geräteabhängig)
00108788: 59,2 x 28 cm
Abmessung Bodenplatte:
00108789: 47,2 x 28 cm
00108788: 58,4 /65,4 /72,4 cm
Höhe:
00108789: 50 /57 /64 cm
5. Montagevorbereitung und Montage
Hinweis
Montieren Sie den TV-Stand nur zu zweit! Holen Sie sich Unterstützung und Hilfe!
• Beachten Sie die übrigen Warn- und Sicherheitshinweise.
• Gehen Sie Schritt für Schritt nach der bebilderten Montageanleitung vor
(Abb. 1 ff.).
• Fixieren Sie zunächst das Gelenkstück in der gewünschten Höhe und montieren Sie
anschließend die horizontale Strebe (Bild 5+6).
6. Einstellung & Wartung
Warnung
Verstellen Sie die TV-Wandhalterung nur zu zweit! Holen Sie sich Unterstützung
und Hilfe!
• Die Festigkeit und Betriebssicherheit sind in regelmäßigen Abständen (mindestens
vierteljährlich) zu überprüfen. Reinigung nur mit Wasser oder handelsüblichen
Haushaltsreinigern.
• Zur Sicherung die Tragearme in die TV-Platte einhängen und die beiden Schrauben
festdrehen.
• Sollte die Drehfunktion schwergängig sein, lockern Sie die Schrauben an der
Bodenplatte und/oder die inneren Schrauben am Rotationsring etwas (Abb 4, Abb 3
Detailansicht).
7. Haftungssausschluss
Die Hama GmbH & Co KG übernimmt keinerlei Haftung oder Gewährleistung für
Schäden, die aus unsachgemäßer Installation, Montage und unsachgemäßem
Gebrauch des Produktes oder einer Nichtbeachtung der Bedienungsanleitung und/oder
der Sicherheitshinweise resultieren.
8. Service und Support
Bitte wenden Sie sich bei Fragen zum Produkt gerne an die Hama-Produktberatung.
Hotline: +49 9091 502-115 (Deu/Eng)
Weitere Supportinformationen finden Sie hier: www.hama.com
3
