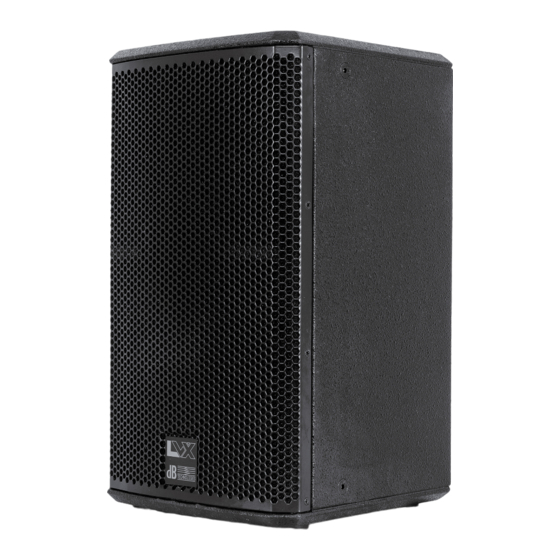

dB Technologies LVX 8 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. dB Technologies Anleitungen
  4. Lautsprecher
  5. LVX 8
  6. Bedienungsanleitung

dB Technologies LVX 8 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
LVX 10
LVX 8
LVX 15
LVX 12
DESIGNED & DEVELOPED IN ITALY
Made in China
MANUALE D'USO - Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "USER MANUAL - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden.
Les avertissements dans ce manuel doivent être respectées en collaboration avec le "CARATTERISTIQUES TECHNIQUES - Section 2".

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für dB Technologies LVX 8

Inhaltszusammenfassung für dB Technologies LVX 8

  • Seite 1 LVX 10 LVX 8 LVX 15 LVX 12 DESIGNED & DEVELOPED IN ITALY Made in China MANUALE D’USO - Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”.

  • Seite 2: Inhaltsverzeichnis

    DIGIPRO in grado di erogare 400W (Potenza PRG) LVX 8 è un diffusore a due vie, con woofer 8” (voice coil 1,5”) e driver da 1” (voice coil 1”) montato su tromba ruotabile con dispersione 90°x70°. Il diffusore viene fornito con la tromba orientata a 90° in senso orizzontale.

  • Seite 3: Funzioni E Comandi

    ITALIANO LVX 12 Il diffusore attivo LVX 12 è equipaggiato con un amplificatore due canali ® DIGIPRO in grado di erogare 800W (Potenza PRG). LVX 12 è un diffusore a due vie, con woofer 12” (voice coil 2”) e driver da 1”...
  • Seite 4 ITALIANO LVX Professional Active Speaker INDICATORE LUMINOSO “Limiter” Questo indicatore s’illumina di colore rosso per indicare l'intervento del circuito limitatore interno, il quale evita la distorsione dell'amplificatore e protegge gli altoparlanti da sovraccarichi. CONTROLLO SENSIBILITA’ INGRESSO “Sensitivity” Questo controllo regola la sensibilità del segnale in ingresso all’amplificatore. Tale controllo non influisce sul livello dell’uscita “Link”...

  • Seite 5: Caratteristiche E Protezioni

    Griglie frontali Visto l’utilizzo professionale di questi diffusori, i componenti sono protetti frontalmente da una lamiera forata con spessore 1,2mm (LVX 8 e LVX 10) o 1,5mm (LVX 12 e LVX 15) e foam interno. Raffreddamento Il controllo termico è gestito dal microprocessore interno, che grazie a due sensori controlla la temperatura dell’amplificatore e dell’alimentatore.

  • Seite 6: Rotazione Tromba

    ATTENZIONE Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità I punti di appendibilità sono di 8MA nei modelli LVX 8 / LVX 10 e di 10MA nei modelli LVX 12 / LVX 15 Non togliere entrambe le viti di fissaggio!

  • Seite 7: Dati Tecnici

    ITALIANO DATI TECNICI LVX 8 LVX 10 Sistema Attivo Biamplificato Attivo Biamplificato Tipologia amplificatore Digitale - Classe D Digitale - Classe D ® ® Tecnologia DIGIPRO Tecnologia DIGIPRO Potenza PRG 400W 400W Potenza di picco 800W 800W Risposta in Frequenza (-6dB) 80Hz-19.000Hz...
  • Seite 8 ITALIANO LVX Professional Active Speaker LVX 12 LVX 15 Sistema Attivo Biamplificato Attivo Biamplificato Tipologia amplificatore Digitale - Classe D Digitale - Classe D ® ® Tecnologia DIGIPRO Tecnologia DIGIPRO Potenza PRG 800W 800W Potenza di picco 1600W 1600W Risposta in Frequenza (-6dB) 62Hz-19KHz 54Hz-19KHz (-10dB)

  • Seite 9: Index 1.

    The LVX 8 bi-amped active speaker is equipped with a DIGIPRO amplifier delivering 400W (Power PRG). LVX 8 active two-way speaker features woofer 8” (voice coil 1,5”) and a driver 1” (voice coil 1”) on 90°x70°horn. The speakers’ horizontal directivity is 90° by default factory setting.

  • Seite 10: Commands And Functions

    ENGLISH LVX Professional Active Speaker LVX 12 ® The LVX 12 bi-amped active speaker is equipped with a DIGIPRO amplifier delivering 800W (Power PRG). LVX 12 active two-way speaker features woofer 12” (voice coil 1”) and compression driver 1” (voice coil 1,5”) on a 90°x40° horn. The speakers’...

  • Seite 11: Mode Switch

    ENGLISH “Limiter” INDICATOR LIGHT This indicator shows red to indicate that the internal limiter circuit has tripped. This prevents amplifier distortion and protects the speakers against overloads. “Sensitivity” INPUT SENSITIVITY CONTROL This control adjusts the sensitivity of the signal amplifier input. This control does not affect the “Link”...

  • Seite 12: Characteristics And Protection

    LVX Professional Active Speaker CHARACTERISTICS AND PROTECTION Front Grille The speakers’s components in the box are protected by 1,2mm (LVX 8 and LVX 10) or 1,5mm (LVX 12 and LVX 15) metal steel grille covered by foam on backside. Cooling...

  • Seite 13: Rotating Horn

    WARNING To hang the loudspeaker use only one eyebolt for each hanging point The hanging points are of M8 threads for LVX 8 / LVX 10 and M10 threads for LVX 12 / LVX 15 Do not unscrew both bolts recessed in the housing!

  • Seite 14: Technical Specification

    ENGLISH LVX Professional Active Speaker TECHNICAL SPECIFICATION LVX 8 LVX 10 System Active 2-Amps Active 2-Amps Type of amplifier Digital – Class D Digital – Class D DIGIPRO G2 technology DIGIPRO G2 technology Power PRG 400W 400W Peak Power 800W...
  • Seite 15 ENGLISH LVX 12 LVX 15 System Active 2-Amps Active 2-Amps Type of amplifier Digital – Class D Digital – Class D DIGIPRO G2 technology DIGIPRO G2 technology Power PRG 800W 800W Peak Power 1600W 1600W Frequency response (-6dB) 62Hz-19KHz 54Hz-19KHz (-10dB) 55Hz-20KHz 49Hz-20KHz...

  • Seite 16: Index 1.

    Verstärker ausgestattet der 400W (Power PRG). Der LVX 8 ist ein 2- Wege- Lautsprecher mit einem 8“ Woofer (Voice coil 1,5”) und einem 1“ Treiber (voice coil 1”), der auf einem asymmetrischen Horn mit eine Abstrahlwinkel von 90°x70° montiert ist.

  • Seite 17: Bedienelemente Und Funktionen

    DEUTSCH LVX 12 ® Der aktive bi-amp Lautsprecher LVX 12 ist mit einem DIGIPRO Verstärker ausgestattet, der 800W (Power PRG) Der LVX 12 ist ein 2- Wege- Lautsprecher mit einem 12“ Woofer (Voice coil 2”) und einem 1“ Kompressions-Treiber (voice coil 1,5”), der auf einem 90°x40 °...
  • Seite 18 DEUTSCH LVX Professional Active Speaker LED “LIMITER” Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt. EMPFINDLICHKEITSREGLER EINGANG “SENSITIVITY” Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel “LINK”...

  • Seite 19: Merkmale Und Schutz

    MERKMALE UND SCHUTZ Frontverkleidung Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecherkomponenten durch ein Lochblech mit 1,2mm Stärke (fur LVX 8 und LVX 10), 1,5mm Stärke (fur LVX 12 und LVX 15), mit hinterlegtem Schaumstoff geschützt. Kühlung Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die Überhitzung...

  • Seite 20: Drehen Des Hornes

    Hängen Sie den Lautsprecher nie an den Griffen auf! ACHTUNG Um den Lautsprecher zu hängen, nur eine Ringschraube für jeden M8 für LVX 8 / LVX 10 und M10 für LVX 12 / LVX 15 Riggingpunkt verwenden. Niemals beide Schrauben entfernen!

  • Seite 21: Technische Daten

    DEUTSCH TECHNISCHE DATEN LVX 8 LVX 10 System Aktiv 2-Amps Aktiv 2-Amps Verstärker typ Digital – Klasse D Digital – Klasse D DIGIPRO G2 Technology DIGIPRO G2 Technology Power PRG 400W 400W Peak power 800W 800W Frequenzgang (-6dB) 80Hz-19.000Hz 70Hz-19.000KHz (-10dB) 65Hz-20.000KHz...
  • Seite 22 DEUTSCH LVX Professional Active Speaker LVX 12 LVX 15 System Aktiv 2-Amps Aktiv 2-Amps Verstärker typ Digital – Klasse D Digital – Klasse D DIGIPRO G2 Technology DIGIPRO G2 Technology Power PRG 400W 400W Peak power 800W 800W Frequenzgang (-6dB) 62Hz-19KHz 54Hz-19KHz (-10dB)

  • Seite 23: Index 1.

    Le diffuseur bi-amplifier actif LVX 8 est équipé d'un amplificateur DIGIPRO® capable de distribuer 400W (Puissance PRG). Le diffuseur actif LVX 8 est un diffuseur à deux voies avec un haut-parleur de graves 8” (bobine acoustique 1,5”) et un driver de 1” (bobine acoustique 1,5”) monté...

  • Seite 24: Commandes Et Fonctions

    FRANÇAIS LVX Professional Active Speaker LVX 12 Le diffuseur bi-amplifier actif LVX 12 est équipé d'un amplificateur DIGIPRO® capable de distribuer 800W (Puissance PRG). Le diffuseur actif LVX 12 est un diffuseur à deux voies avec un haut- parleur de graves 12” (bobine acoustique 2”) et un driver de compression de 1”...
  • Seite 25 FRANÇAIS INDICATEUR LUMINEUX “Limter” Cet indicateur s'allume de couleur rouge pour indiquer l'intervention du circuit limiteur interne qui évite la distorsion de l'amplificateur et protège les haut-parleurs contre les surcharges CONTRÔLE SENSIBILITÉ ENTRÉE “Sensitivity” Ce contrôle règle la sensibilité du signal en entrée à l'amplificateur. Ce contrôle n'influence pas le niveau de la sortie “Link”...

  • Seite 26: Caracteristiques Et Protection

    CARACTERISTIQUES ET PROTECTION Grilles frontales Etant donné l'utilisation professionnelle de ces diffuseurs, les composant sont protégés frontalement par une tôle percée d'une épaisseur de 1,2 mm (LVX 8 et LVX 10) ou 1,5mm (LVX 12 et LVX 15) et mousse interne. Refroidissement Le contrôle thermique est géré...

  • Seite 27: Rotation Cone

    ATTENTION Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur Les points de suspension sont de 8MA dans les modèles LVX 8 / LVX 10 et 10MA dans les modèles LVX 12 / LVX 15. Ne pas retirer les deux vis de fixation!

  • Seite 28: Donnes Techiniques

    FRANÇAIS LVX Professional Active Speaker DONNES TECHINIQUES LVX 8 LVX 10 Système Active 2-Amps Active 2-Amps Typologie amplificateur Digital – Class D Digital – Class D DIGIPRO G2 technologie DIGIPRO G2 technologie Puissance PRG 400W 400W Puissance de crête (peak)
  • Seite 29 FRANÇAIS LVX 12 LVX 15 Système Active 2-Amps Active 2-Amps Typologie amplificateur Digital – Class D Digital – Class D DIGIPRO G2 technologie DIGIPRO G2 technologie Puissance PRG 800W 800W Puissance de crête (peak) 1600W 1600W Réponse en fréquence (-6dB) 62Hz-19KHz 54Hz-19KHz (-10dB)
  • Seite 30 LVX Professional Active Speaker DIMENSIONI - DIMENSIONS ABMESSUNGEN – DIMENSIONS...
  • Seite 32 LVX Professional Active Speaker SCHEMA A BLOCCHI - BLOCK DIAGRAM BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS...
  • Seite 33 ANGOLO DI COPERTURA TROMBA - HORN ANGLE COVERED HOCHTONHORN ABSTRAHLWINKEL - ANGLE DE COUVERTURE CÔTÉ Fig. 1...
  • Seite 34 LVX Professional Active Speaker Fig. 1...
  • Seite 35 AVVERTENZA – WARNING – ACHTUNG - ATTENTION Prima si sospendere il diffusore controllare tutti i componenti da utilizzare (non devono presentare danni, deformazioni, parti mancanti o danneggiate che possono ridurre la sicurezza dell’installazione). Before hanging the loudspeaker check all the components for damages, deformations, missing or damaged parts that may compromise safety during installation.
  • Seite 36 LVX Professional Active Speaker SUPPORTO PIANTANA STANDARD (D36mm) STANDARD STAND (D36mm) STANDARD-HOCHSTÄNDER (D36mm) SUPPORT STANDARD (D36mm) ADATTATORE MINI-POLE DS2-S MINI POLE ADAPTER DS2-S...
  • Seite 37 ZUBEHÖR ZUR AUFHÄNGUNG VON LAUTSPRECHERN ACCESSOIRES POUR ACCROCHER LES DIFFUSEURS Montaggio orizzontatale tramite staffa Horizontal mounting with bracket Horizontale Montage mit Halterung Montage horizontal avec support Codice accesssori WB-L8H LVX 8 Accessories code WB-L10H LVX 10 Accessoires Code WB-L12H LVX 12 Zubehör Code...
  • Seite 38 LVX Professional Active Speaker Montaggio orizzontatale e vertical tramite staffa Horizontal or vertical mounting with bracket Horizontale oder vertikale Montage mit Halterung Montage horizontal ou vertical avec support WB-L8V LVX 8 Codice accessori WB-L10V LVX 10 Accessories code WB-L12V LVX 12...
  • Seite 39 COLLEGAMENTI CONNECTIONS ANSCHLÜSSE BRANCHEMENTS...
