Anschlüsse
6.3 Klemmanschlüsse Unterseite

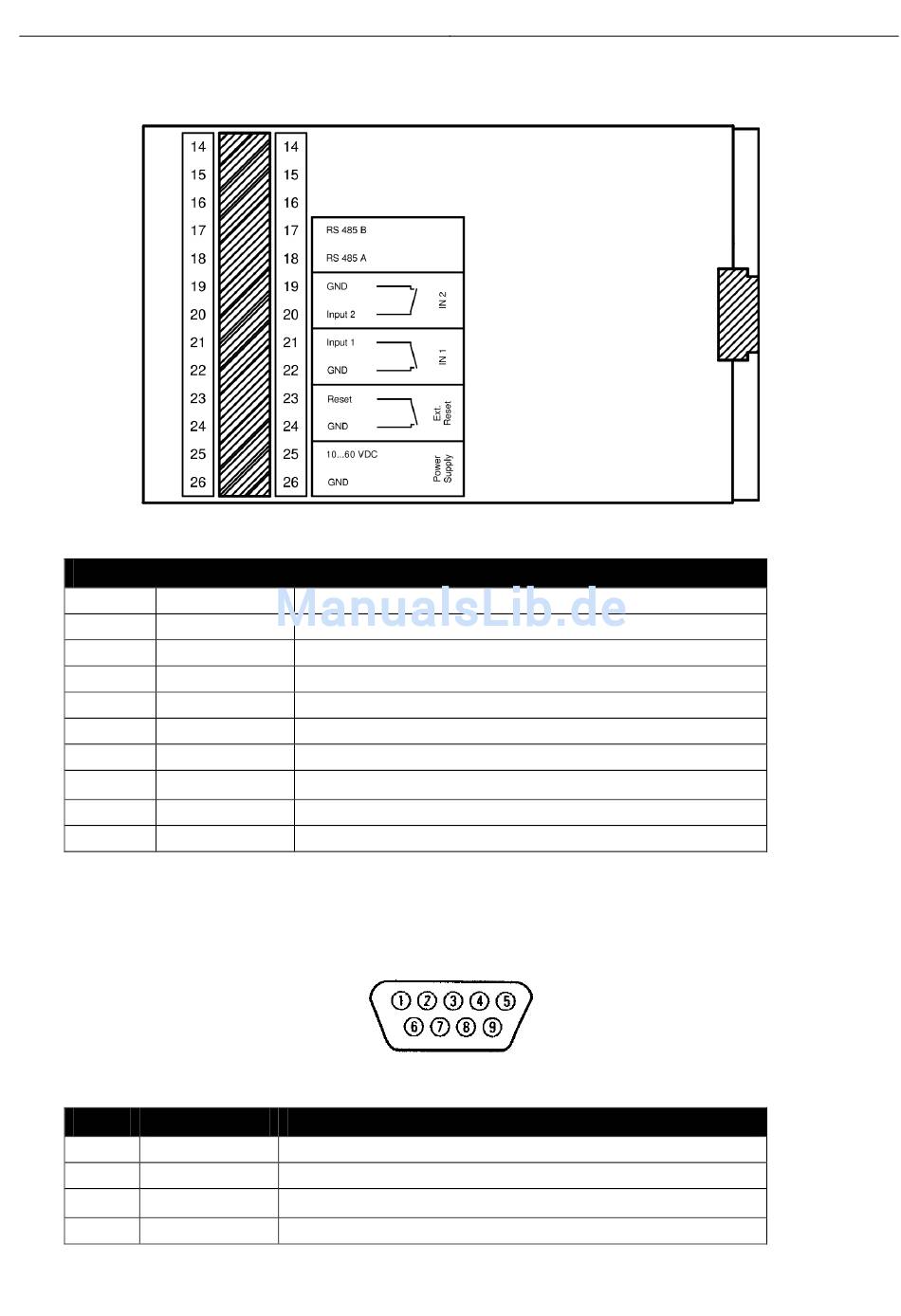

Abbildung 4: Anschlüsse auf der Geräteunterseite
Klemme Bezeichnung
17 RS 485B
18 RS 485A
19 GND
20 Input 2
21 Input 1
22 GND
23 Reset
24
GND
25 10 ... 60VDC
26 GND
Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite
6.4

Anschlussbelegung der seriellen Schnittstelle

Abbildung 5: 9-polige Sub-D Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
16
Beschreibung
Reserviert für zukünftige Anwendungen
Reserviert für zukünftige Anwendungen
Ground (Masse)
Eingang 2
Eingang 1
Ground (Masse)
Reseteingang
Ground (Masse)
Spannungsversorgung 10V - 60V DC
Ground (Masse)
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
MoRoS LAN 1.4 PRO
