Funktionen

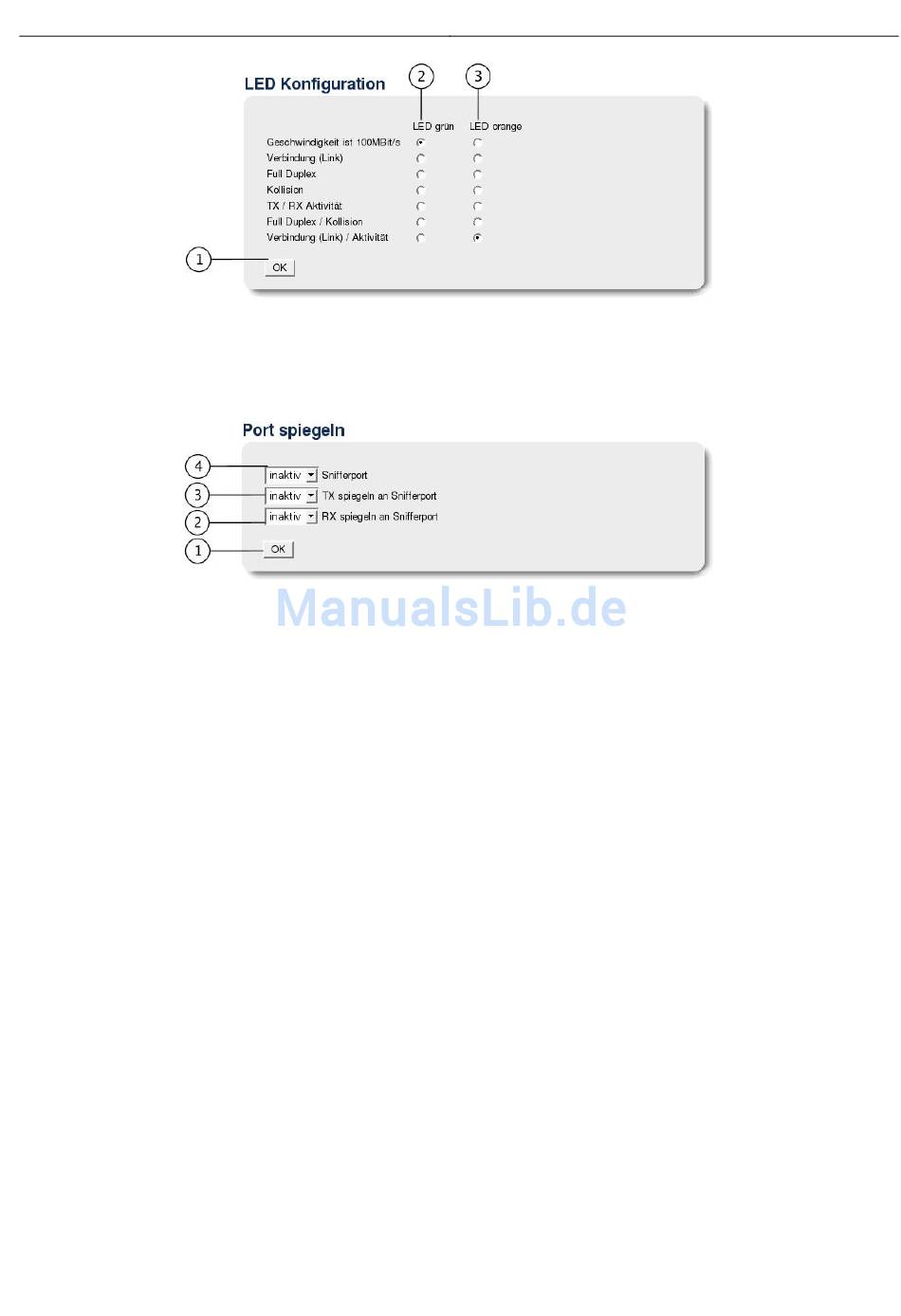

Abbildung 23: Weboberfläche MoRoS LAN 1.4 PRO - Menü „Switch", Seite „LED Konfiguration"
Abbildung 24: Weboberfläche MoRoS LAN 1.4 PRO - Menü „Switch", Seite „Port spiegeln"

6.4.2 Konfiguration und Status der Switchports abfragen

Der Switch des MoRoS LAN 1.4 PRO ist konfigurierbar. Das heißt, Sie können für jeden
Switchport individuell bestimmen, welche Übertragungsrate verwendet oder ob er im
halbduplexen oder vollduplexen Modus betrieben wird. Weiterhin können Sie über das
Webinterface kontrollieren, an welchem Switchport ein Kabel angeschlossen ist und ob
eine physische Verbindung besteht.
Konfiguration mit Weboberfläche
Die momentane Konfiguration der einzelnen Switchports lesen Sie im Menü-
punkt „Switch" auf der Seite „Portkonfiguration" neben der Auflistung der
Ports (Abbildung 22, Seite 67, Position 2 und 4).
Ob ein Kabel am Switch angeschlossen ist, sehen Sie in den farbigen Kästchen
(Abbildung 22, Seite 67, Position 3). Diese Kästchen symbolisieren die vier
Switchports. Die Kästchen sind grün, sobald ein Netzwerkkabel angeschlossen
ist und rot, wenn kein Kabel angeschlossen ist bzw. keine physische Verbin-
dung zum Netzwerk besteht.

6.4.3 LED-Anzeige der Switchports konfigurieren

Sie können festlegen, wie die Ereignisse auf dem Netzwerk und die Zustände der Switch-
ports and den Switchport-Status-LEDs angezeigt werden. Wir empfehlen hier, die Grund-
68
MoRoS LAN 1.4 PRO
