MoRoS LAN 1.4 PRO
Gerät auf Hutschiene montieren
So montieren Sie den MoRoS LAN 1.4 PRO auf einer DIN-Hutschiene:

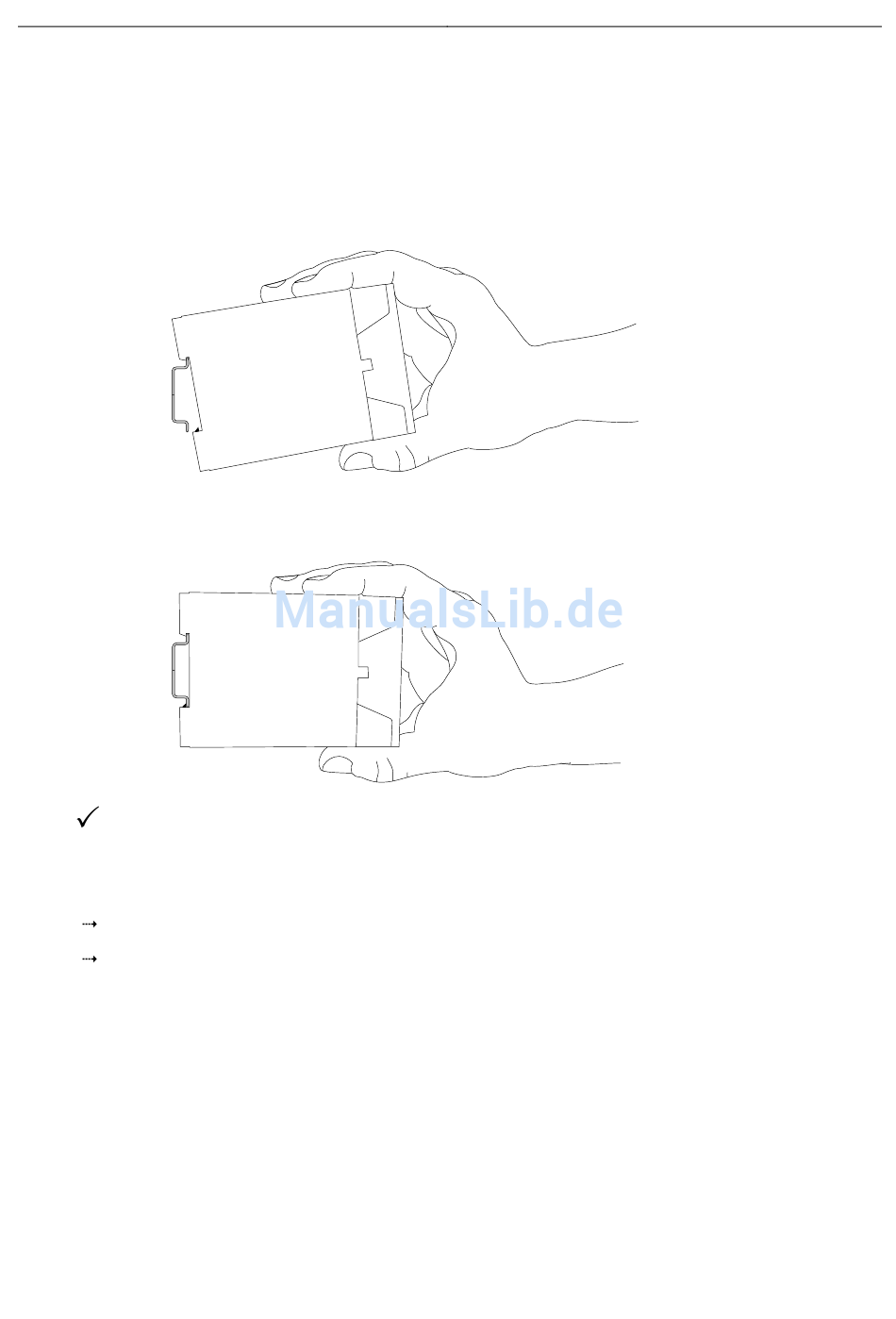

1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut-
schiene an. An der Außenkante der Hutschienennut am MoRoS LAN 1.4 PRO
befinden sich zwei Rasthaken.
Haken Sie diese beim Ansetzen hinter der Oberkante der Hutschiene ein.
2. Klappen Sie den MoRoS LAN 1.4 PRO senkrecht zur Hutschiene, bis die Kunst-
stofffeder des dritten, beweglichen Rasthakens in der Hutschiene einrastet.
Der MoRoS LAN 1.4 PRO ist nun fertig montiert.
Stromversorgung anklemmen
Das Gerät ist bereits auf der Hutschiene montiert.
Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme
„GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme für die
Spannungsversorgung an.
Montage
