6.3 Klemmanschlüsse Unterseite

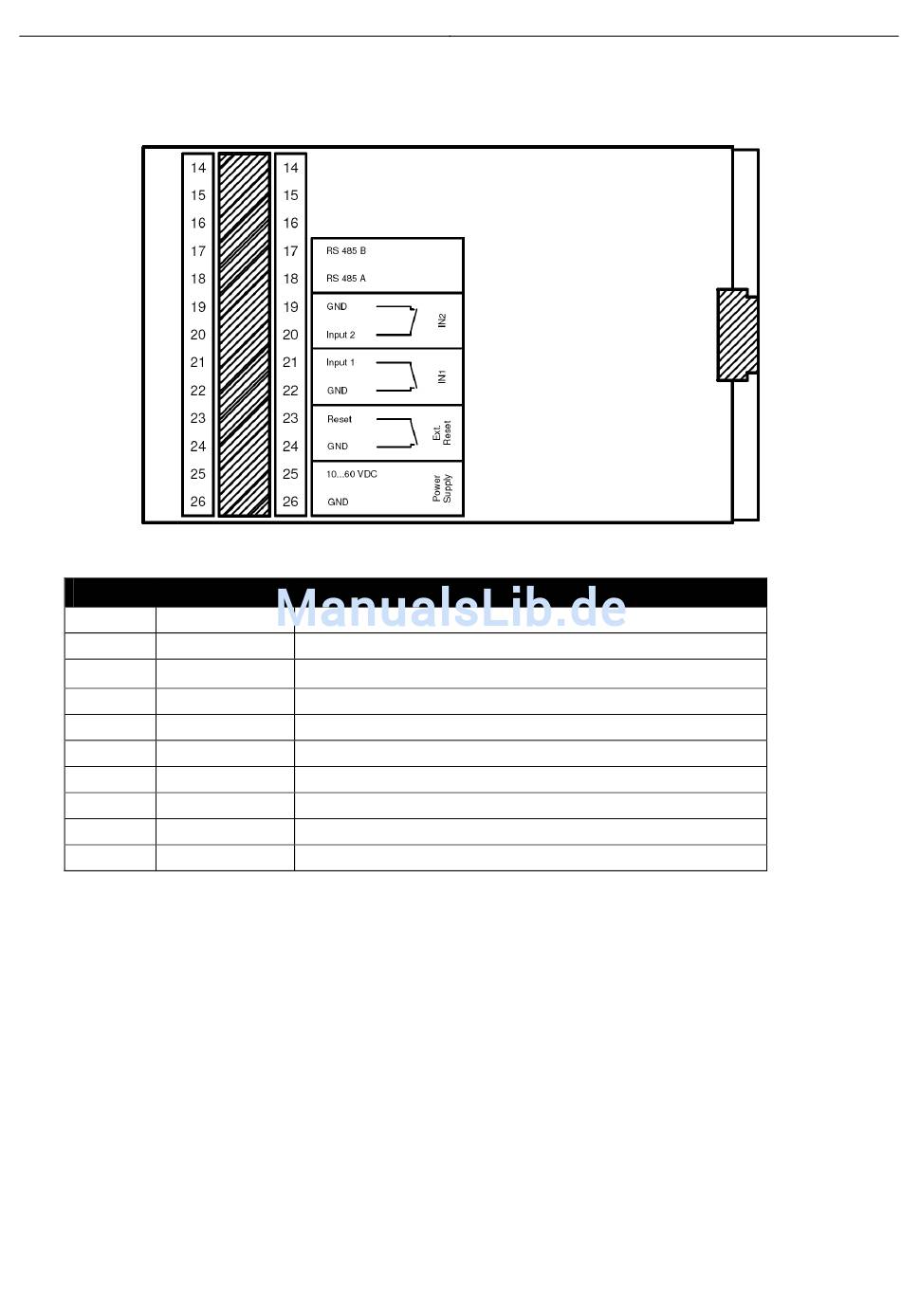

Abbildung 4: Anschlüsse auf der Geräteunterseite
Klemme Bezeichnung
17 RS 485B
18 RS 485A
19
GND
20 Input 2
21 Input 1
22 GND
23 Reset
24 GND
25 10 ... 60VDC
26 GND
Tabelle 9: Beschreibung der Anschlüsse auf der Geräteunterseite
18
Beschreibung
Reserviert für zukünftige Anwendungen
Reserviert für zukünftige Anwendungen
Ground (Masse)
Eingang 2
Eingang 1
Ground (Masse)
Reseteingang
Ground (Masse)
Spannungsversorgung 10V - 60V DC
Ground (Masse)
MoRoS GPRS / EDGE 1.3 PRO
