Lan-Anschluss; Tabelle 9: Beschreibung Der Pin-Belegung Der Sub-D Buchse; Tabelle 10: Rj45-Stecker Ethernetkabel; Tabelle 11: Beschreibung Der Belegung Des Rj45-Steckers - Insys Moros Lan 1.4 Pro Benutzerhandbuch

MoRoS LAN 1.4 PRO
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 9: Beschreibung der Pin-Belegung der Sub-D Buchse

6.5

LAN-Anschluss

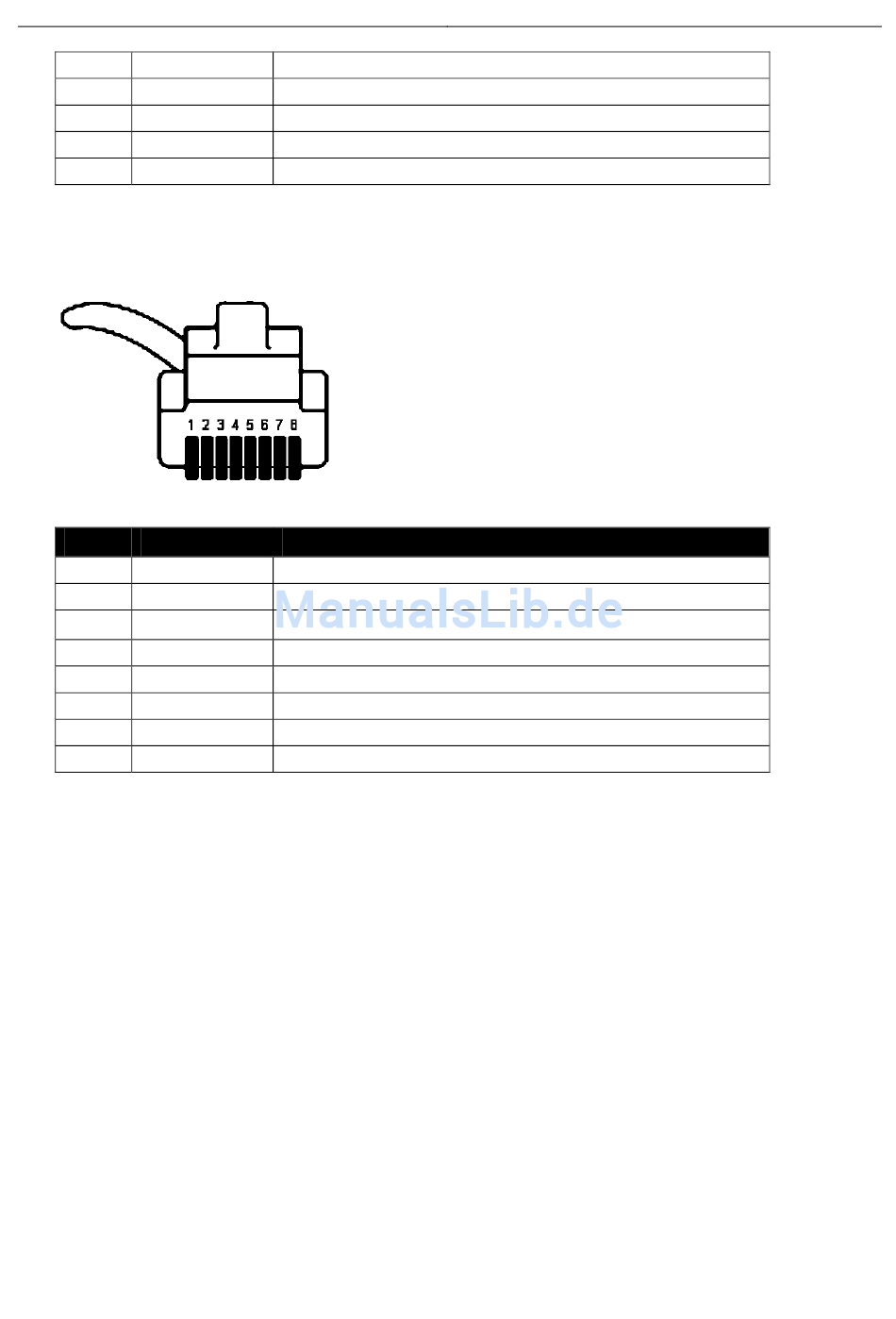

Tabelle 10: RJ45-Stecker Ethernetkabel

Pin Belegung
1 RX+
2 RX-
3 TX+
4 n/a
5 n/a
6 TX-
7 n/a
8 n/a

Tabelle 11: Beschreibung der Belegung des RJ45-Steckers

Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Beschreibung
Receive positive
Receive negative
Transmit positive
nicht verbunden
nicht verbunden
Transmit negative
nicht verbunden
nicht verbunden
