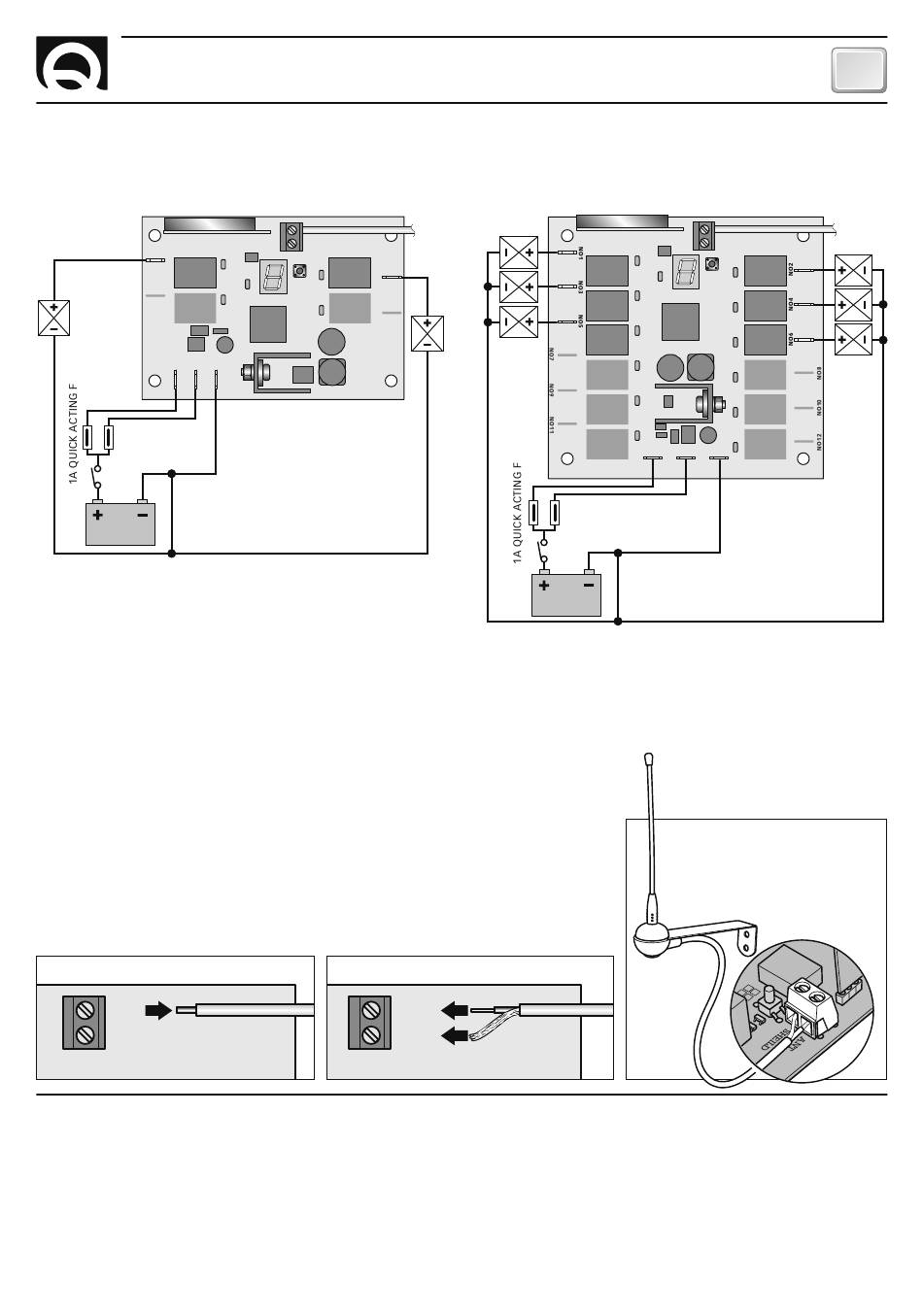

EJEMPLOS DE CONEXIÓN:
R02 - R04
FIG.2
NO1
relè 1
*
NO3
relè 3
V+ COM
FUSIBLE **
CABLE COMÚN
PUNTOS DE UTILIZACIÓN
10,5-31Vdc
BATERÍA
*
PUNTOS DE UTILIZACIÓN EN CORRIENTE CONTINUA
**
EL VALOR DEL FUSIBLE SE SELECCIONA EN FUNCIÓN
DE LA ABSORCIÓN DE LOS PUNTOS DE UTILIZACIÓN
ANTENA EXTERIOR
Si es necesario instalar la antena exterior, realizar las siguientes operaciones:
• Quitar de la entrada ANT, la antena interna (fi g. 3) constituida por un hilo doblado de longitud 18 cm.
• Conectar el central del cable coaxial de la antena en la entrada ANT (fi g. 4).
La funda de protección se debe conectar en la entrada SHIELD.
• Durante la colocación evite estrangulaciones y pliegues de 90 grados del
cable coaxial. Además, se debe mantener alejado de fuentes de calor.
• La antena se debe instalar en posición vertical a una distancia de al menos
1 metro sobre el nivel de fl otación de la embarcación, lejos de fuentes
eléctricas de interferencia y no dentro de estructuras metálicas.
• No instale la antena cerca de las de otros equipos, como antenas VHF,
dispositivos radar, GPS; etc.
FIG.3
ANT
SHEILD
FUNCIONAMIENTO
Encendido
El receptor se enciende después de conectar la alimentación. Cuando se enciende se iluminan por un breve pe-
ríodo el LED ON/OFF y todos los segmentos del display.
Estado de espera
El LED ON/OFF parpadea lentamente. El receptor espera recibir un mando válido de un transmisor que ya está en
memoria o ser programado.
RRC R02/12 - REV002A
INSTALACIÓN - FUNCIONAMIENTO
ANT
SHEILD
PROG
relè 2
relè 4
1
V -
FIG.4
R06 - R08 - R10 - R12
NO2
*
NO4
*
10,5-31Vdc
BATERÍA
ANT
SHEILD
ANT
SHEILD
PROG
relè 1
relè 3
relè 5
relè 7
relè 9
relè 11
V+ COM V -
FUSIBLE **
CABLE COMÚN
PUNTOS DE UTILIZACIÓN
81 ANTENA EXTERIOR
433/434 MHZ
ES
relè 2
relè 4
relè 6
*
relè 8
relè 10
relè 12
39
