INSTALACIÓN
ES

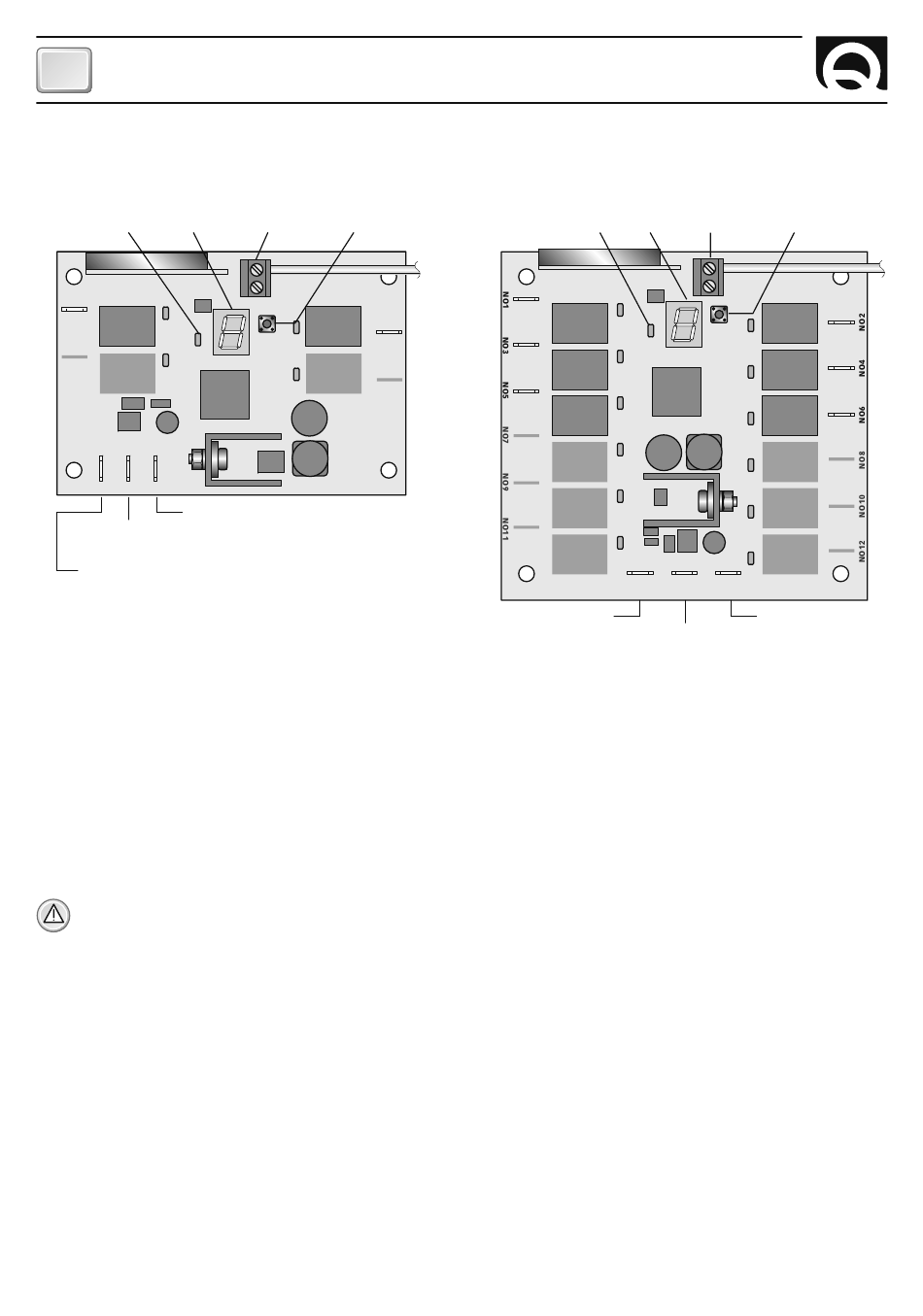

INSTALACIÓN DEL RECEPTOR RADIO RRC
R02 - R04
LED
ON/OFF DISPLAY
**
NO1
relè 1
*
NO3
relè 3
*
V+ COM V -
FASTON DE ALIMENTACIÓN
NEGATIVO (-)
FASTON COMÚN
CONTACTOS RELÉ
FASTON DE ALIMENTACIÓN
POSITIVO (+)
*
LED ACTIVACIÓN RELÉ
**
FASTON DE SALIDA
CONEXIÓN ELÉCTRICA
El receptor radio RRC responde a los estándares EMC (compatibilidad electromagnética) pero se requiere una
correcta instalación para no perjudicar sus prestaciones y las de los mandos colocados en las cercanías.
Por este motivo, los cables del receptor RRC deben estar a una distancia de al menos:
• 1 m de los cables que transportan señal radio (excluidos los emisores de radio SSB).
• 2 m de los cables que transportan señal radio de emisores de radio SSB.
• 1 m de cables NMEA o de líneas eléctricas de potencia.
Seguir las reglas indicadas a continuación para realizar la instalación eléctrica relativa al receptor radio RRC (ver
la fi g. 2).
ATENCIÓN: Antes de conectar o desconectar los cables de los terminales eléctricos del receptor
asegurarse de que la alimentación no esté presente.
• Alimente el receptor radio RRC solo después de comprobar que todas las conexiones eléctricas sean correctas
y el valor correcto de la tensión de alimentación, que se encuentra en la etiqueta de los datos de la placa
colocada en la parte superior de la caja del receptor radio (Fig. 1).
• Utilizar terminales faston (no suministrados) para realizar las conexiones de los cables al receptor.
• Instalar un interruptor (no suministrado) para encender y apagar el receptor radio RRC e interrumpir la línea
del cable común de los contactos de los relés. La distancia entre los contactos del interruptor no tiene que ser
menos de 3mm.
• Colocar el interruptor de manera que se pueda alcanzar fácilmente cuando sea necesario apagar el aparato
para evitar situaciones de peligro.
• Dimensionar correctamente, en función de su longitud, la sección de los cables de alimentación, del cable
común y de conexión a los puntos de utilización.
• El receptor radio RRC se debe alimentar con la batería a través de una línea separada. Instalar un fusible de 1 A
rápido (no suministrado) en la línea de alimentación.
• Instalar en la línea de la entrada "COMÚN" un fusible (no suministrado) dimensionado en función de la
absorción de los puntos de utilización.
38
CONECTOR
PULSADOR DE
ANTENA
CONFIGURACIÓN
ANT
SHEILD
PROG
relè 2
**
*
NO2
relè 4
*
NO4
R06 - R08 - R10 - R12
LED
ON/OFF DISPLAY
**
relè 1
*
**
relè 3
*
**
relè 5
*
relè 7
*
relè 9
*
relè 11
*
V+
FASTON DE
ALIMENTACIÓN
FASTON COMÚN
POSITIVO (+)
CONTACTOS RELÉ
CONECTOR
PULSADOR DE
ANTENA
CONFIGURACIÓN
ANT
SHEILD
PROG
relè 2
*
relè 4
*
relè 6
*
relè 8
*
relè 10
*
relè 12
*
COM V -
FASTON DE
ALIMENTACIÓN
NEGATIVO (-)
