3 Montage und Inbetriebnahme

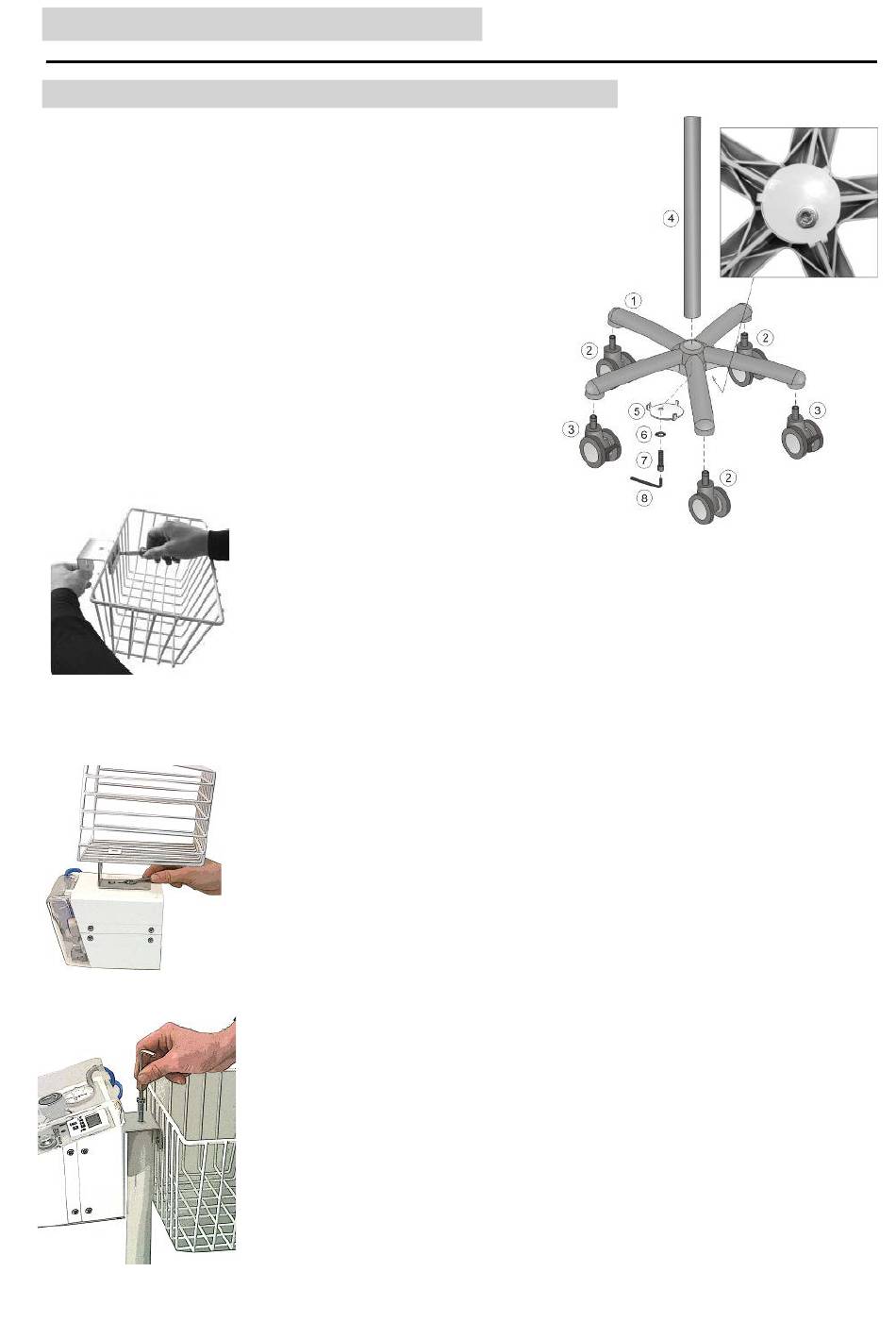

Montage fahrbares Stativ mit Aufbewahrungskorb REF xx-15-xxx
• Feststellbare Rollen (3) gegenüberliegend in
das Basiskreuz (1) stecken.
• Einfache Rollen (2) in das Basiskreuz (1)
stecken.
• Stativrohr (4) in Basiskreuz (1) einstecken.
• Zylinderkopfschraube M8x40 (7) mit Scheibe
(6) und Verdrehsicherung (5) von unten in
das Basiskreuz (1) stecken und mit Inbus-
schlüssel (8) fest anziehen.
Der Befestigungswinkel ist mit den beiden Senkkopf-
schrauben M5x12 an den Aufbewahrungskorb zu
schrauben.
Der Befestigungswinkel mit Aufbewahrungskorb ist mit
den beiden Sechskantschrauben M6x10 an das Gehäu-
seoberteil zu befestigen.
Tourniquetgerät mit Befestigungswinkel und Aufbewah-
rungskorb auf das Stativrohr legen.
Die beiliegende Zylinderkopfschraube mit Innensechs-
kant M8x25 mit der Zahnscheibe durch die Bohrung des
Befestigungswinkels in die Gewindebohrung des Stativ-
rohrs stecken. Mit Inbusschlüssel fest anziehen.
- 3 -
