Gebrauchsanweisung & Serviceanleitung

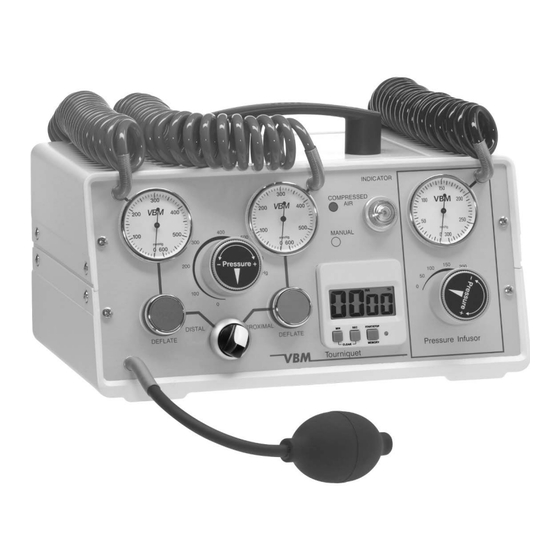

PNEUMATISCHES TOURNIQUET 5000
Für die I.V. Regional Anästhesie
mit zusätzlichem Druckinfusor
VBM
Medizintechnik GmbH
Einsteinstrasse 1
|
72172 Sulz a.N.
|
Germany
Tel.: 0 74 54 / 95 96-50 | Fax: 0 74 54 / 95 96-33
e-mail: verkauf@vbm-medical.de | www.vbm-medical.de
G1004DE - 23/06.2014
