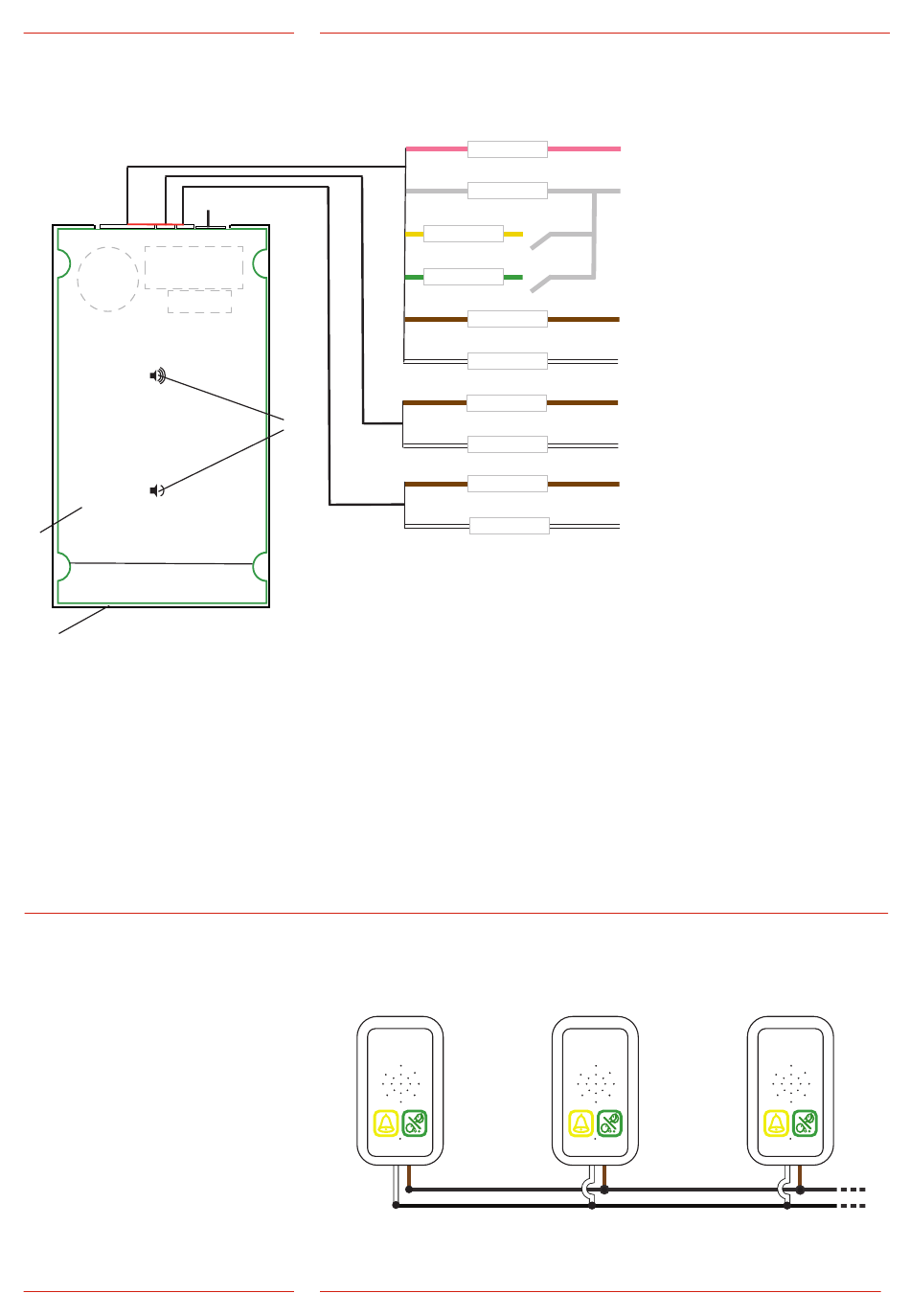

Verdrahtung

1
serial no.
hologram
sw ver.
1 2 3 www.safeline-group.com
4 5 6
7 8
* 0 #
5
SafeLine MX3+
4

Parallelschaltung

Damit das Gerät ferngesteuert
angesprochen werden kann,
muss ihm eine Gerätenummer
zugewiesen werden. Zu Einzelheiten
siehe Parameterliste (*82*).
Übersicht
2
3
9
1. Anschlüsse
2. RS-232-PC-Schnittstelle
Firmware-Update und Konfiguration mit SafeLine Pro.
3. Lautstärkeregelung
Zum Erhöhen der Lautstärke Taste „2" drücken; zum
Verringern der Lautstärke Taste „8" drücken.
Die Lautstärke lässt sich auch in der App „SafeLine
CONNECT" einstellen (erhältlich bei Google Play und
im Apple App Store).
4. Ausgang für zusätzliche Sprechstelle
5. Tastatur
Bei Anschluss einer zusätzlichen Sprechstelle wird *Cable14 benötigt.
SafeLine MX3+ auf Festnetzleitung
(max. 9 Geräte)
5
Pink
Grau
Gelb
Grün
Braun
Weiss
Braun
Weiss
Braun
Weiss
Spannungsversorgung 0 VDC
Spannungsversorgung +10–30 VDC
Zusätzlicher Eingang (Filter)
Eingang Notruftaste
Eingang Telefonleitung
HINWEIS:
Ausgang 1
Zu Einzelheiten siehe
Parameterliste (*88*).
Ausgang 2
Kabel 13 (*Cable 13)
ist erforderlich.
Zusätzliche Notruftaste,
nur Schließer.
HINWEIS: *Kabel 13 (*Cable 13)
ist erforderlich.
Eingang Telefonleitung
MX3+ v.2.02 DE
