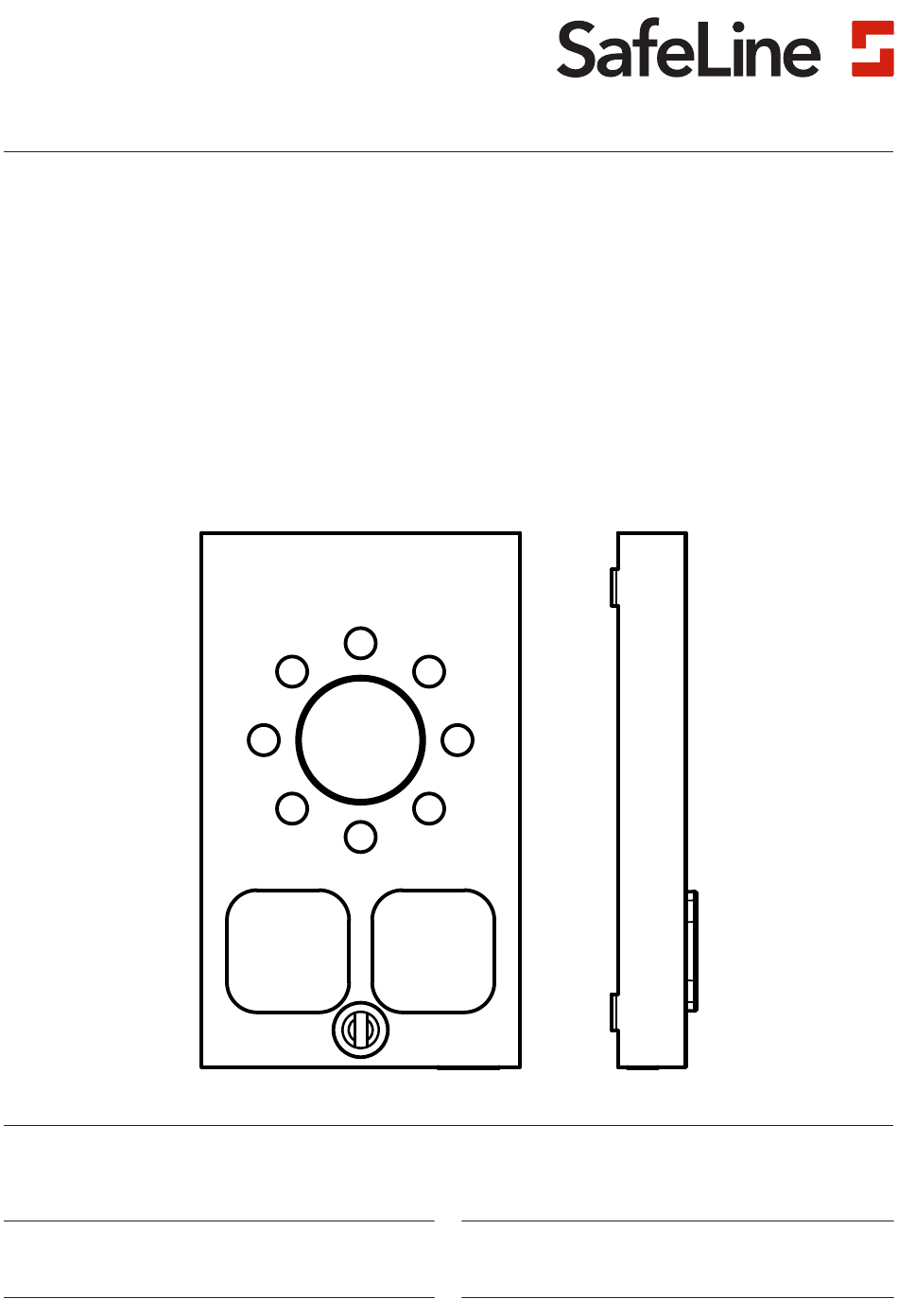

- Seite 1 MX3+ handbuch Aufzugs-Telefone Innovation aus Tyresö, Schweden www.safeline-group.com 10.2019 © 2019 SafeLine and all the SafeLine products and SafeLine MX3+ v.2.1.1 DE accessories are copyrighted by law.
-
Seite 2: Technische Daten
Aufbaumontage mit Taste: 155 mm x 90 mm x 31 mm Schutzklasse: IP 43 Bluetooth: Bluetooth 4.0 BLE 2,4 GHz Betriebstemperatur: +5°- 40° Luftfeuchtigkeit: 30%-90% R Audiodateien Format WAVE-8 oder 16 kHz, 16 Bit mono, max. 16 s/Datei SafeLine MX3+ v.2.1.1 DE... -
Seite 3: Inhaltsverzeichnis
Inhaltsver- Allgemeines zeichnis Installation Verdrahtung Parallelschaltung Schaltplan, HL1/HL2 Schaltplan, ausgänge 1 und 2 Konfiguration Funktionen Konfiguration Konfigurationsbespiele Konfigurationschnittstellen Konfigurationsverfahren Parameterliste Konfiguration mit SafeLine CONNECT Bedienung LED-Anzeige im Fahrkorb Testlauf Notrufvorgang Störungssuche Declaration of Conformity SafeLine MX3+ v.2.1.1 DE... -
Seite 4: Allgemeines
Instal- Beim Einsatz für einen anderen lation oder bei der Wartung.Es Zweck muss SafeLine vorab in ist unbedingt erforderlich, dass Kenntnis gesetzt werden. diese Montageanleitung den -Es darf in keiner Weise modifi - zuständigen Monteuren, Techni-... -
Seite 5: Installation
Lautstärkeregelung Zum Erhöhen der Lautstärke Taste „2“ drücken; zum Verringern der Lautstärke Taste „8“ drücken. Die Lautstärke lässt sich auch in der App „SafeLine CONNECT“ einstellen (erhältlich bei Google Play und im Apple App Store). Ausgang für zusätzliche Sprechstelle Tastatur Bei Anschluss einer zusätzlichen Sprechstelle wird *Cable14... -
Seite 6: Parallelschaltung
Parallelschal- tung Damit das Gerät ferngest- euert angesprochen werden kann, muss ihm eine Gerätenummer zugewiesen werden. Zu Einzelheiten siehe Parameterliste (*82*). SafeLine MX3+ auf Festnetzleitung Eingang Telefonleitung (max. 9 Geräte) Schaltplan, SafeLine MX3+ Hörschleife HL1/HL2 SafeLine MX3+ über Kabel an einer Hörschleife ansch- serial no. -
Seite 7: Schaltplan, Ausgänge 1 Und
Ausgänge Die beiden Ausgänge (sinking outputs) können unabhängig vonei- ausgänge 1 nander mit zahlreichen Funktionen konfiguriert werden. Die Konfi guration wird über SafeLine Pro oder mit dem Konfigurationscode und 2 *88*XY# vorgenommen; dabei bestimmt X. Der Ausgang muss für die... -
Seite 8: Konfiguration
Der Ausgang wird in folgenden Fällen aktiviert: • Der Notruftasten-Eingang ist aktiv. • Die Verbindung wurde noch nicht hergestellt. Der Ausgang wird in folgenden Fällen deaktiviert: • Der Notruftasten-Eingang ist inaktiv. • Die Verbindung wurde hergestellt. SafeLine MX3+ v.2.1.1 DE... -
Seite 9: Funktionen
Diese Funktion trennt die Verbindung automatisch, wenn sich die Notrufzentrale innerhalb eines vorgegebenen Zeitraumes nicht meldet. Funktioniert nur bei Sprachanrufen, nicht bei P100/CPC/ Q23. Die Konfiguration wird über SafeLine Pro oder mit dem Konfigurationscode *92*X# vorgenommen; dabei bestimmt X den Zeitraum: 0 = Die Funktion ist abgeschaltet. - Seite 10 - Beispiel: 3 Sekunden lang als aktiviert angezeigt. 7. Konfiguration beenden: * 0 0 * Beispiel 2. SLCC (SafeLine Call Centre) und drei Tagen Testalarm. 1. Konfiguration starten: ID-Code P100 eingeben: * 0 1 * 4 5 6 4 5 6 4 5 # ID-Code des Aufzugs (jeder Aufzug muss einen einmalig verge- benen Code haben)
-
Seite 11: Konfigurationschnittstellen
Schließen Sie ein SLPro Link an einen Computer mithilfe von SafeLine Pro und einem seriellen Kabel an. SafeLinePro SafeLine ProLink Sie können SafeLine Pro von unserer Website herunterladen: http://www.safeline-group.com/de/downloads/ SafeLine Pro 4.42 oder höher ist erforderlich. SafeLine MX3+ v.2.1.1 DE... -
Seite 12: Konfigurationsverfahren
Verlassen der *11*012341234# *00*# Konfiguration: 2 kurze Tonsignale. 2 kurze Tonsignale? Verbindung unter- Ein langes Tonsignal. brochen oder Ende der Ungültige Eingabe. Der Konfiguration. MX3+ letzte Code muss erneut startet neu mit den eingegeben werden neuen Einstellungen. SafeLine MX3+ v.2.1.1 DE... -
Seite 13: Parameterliste
- - # Anzahl der Tage zwischen den Testalarmen, 00-99 Tage. Immer zwei Ziffern. Gemäß EN 81-28 höchstens 3 Tage. 00 = Kein Testalarm Testalarmprotokoll *31* 0 = P100 3 = CPC 4 = Tel.nr. als Identifizierung verwendet. SafeLine MX3+ v.2.1.1 DE... -
Seite 14: Alarmmeldung
Das Telefon stellt eine direkte Verbindung zu einem fest- gelegten Empfänger her, ohne dafür eine Telefonnummer anzuwählen 0 = Normale Telefonleitung (Standard) 1 = Hotline Lautstärkeregelung *76* Lautstärke einstellbar zwischen 1 und 6. (Voreinstellung = 4) SafeLine MX3+ v.2.1.1 DE... - Seite 15 0 = Aus, 1 = Ein (Standard) Automatische Annahme *81* - - # Anzahl der Signale, bevor SafeLine einen eingehenden Anruf annimmt. Kann von 00 bis 16 eingestellt werden (Standard = 02). 00 = Anruf wird nicht angenommen. Gerätenummer *82* Die Nummer [0] des Gerätes wird als Vorgabe eingestellt,...
- Seite 16 *21*0#, *22*0#, *27*03#, *76*4#, *80*1#, *84*1#, *88*1# 3 = Standard CPC (die folgenden Code-Einstellungen werden vorgenommen): *21*3#, *22*3#, *27*03#, *76*4#, *80*1#, *84*1#, *88*1# 4 = Standard VOICE (die folgenden Code-Einstellungen werden vorgenommen): *21*1#, *22*1#, * 27*03#, *76*4#, *80*1#, *84*1#, *88*1# SafeLine MX3+ v.2.1.1 DE...
-
Seite 17: Konfiguration Mit Safeline Connect
Konfiguration SafeLine CONNECT steht in Google Play oder im Apple App Store zum Download zur Verfügung. Um alle Funktionen der App nutzen mit SafeLine zu können, müssen Sie ein Konto erstellen. In der oberen Ecke haben Sie Zugriff auf ein Menü, über das Sie Informationen zum... - Seite 18 Tasten und andere Ausnahmesituationen simulieren. Diagnose Hauptgerät: • Hier können Sie den aktuellen Status des Geräts anzeigen (z. B. Batteriestatus, aktive Alarme, Status der Stromversorgung usw.). Diagnose Sprechstelle: • Hier können Sie den aktuellen Status von Sprechstellen anzeigen. SafeLine MX3+ v.2.1.1 DE...
-
Seite 19: Bedienung
Selbsttest Piktogramme im Fahrkorb Automatischer Selbsttest Automatischer Selbsttest fehlge- blinken abwechselnd (eine fehlgeschlagen schlagen Sekunde an, eine Sekunde aus) Kehrt beim nächsten gültigen Kehrt beim nächsten gültigen Selb- Selbsttest zum Normalzustand sttest zum Normalzustand zurück. zurück. SafeLine MX3+ v.2.1.1 DE... -
Seite 20: Testlauf
Testlauf Testen von SafeLine MX3+. 10–30 V DC anschließen. SafeLine MX3+ führt einen Selbsttest aus. Grüne LED blinkt fünfmal. Gelbe LED blinkt fünfmal. Kurzer Ton im Lautsprecher? Langer Ton im Lautsprecher. Mikrofon- und Telefonleitung anschließen. Lautsprecheranschlüsse prüfen. Grüne LED blinkt alle 5 s? Gelbe LED blinkt alle 5 s. -
Seite 21: Notrufvorgang
Dies ergibt bis zu 12 oder besetzt. Anrufe. Für einen weiteren Wahl der 1. Wähldurchlauf muss die Telefonnummer. Notruftaste erneut betätigt werden. Wahl der 2. Telefonnummer. Wahl der 3. Telefonnummer. Wahl der 4. Telefonnummer. Notrufzentrale stellt Verbindung her. SafeLine MX3+ v.2.1.1 DE... -
Seite 22: Störungssuche
Das Gerät kann keinen Notruf absetzen Im Gerät muss mindestens eine Telefonnummer konfiguriert werden, damit es Anrufe machen kann. Bei Verwendung der Date- nidentifikation muss außerdem eine Kennung festgelegt werden. Siehe Parameterliste (*11*). Notruftaste NO Notruftaste NC SafeLine MX3+ v.2.1.1 DE... -
Seite 23: Declaration Of Conformity
EN 301 489-17 V3.1.1 EN 300 328 V2.1.1 3.2: Effective use of spectrum allocated Firmware used during assessment SafeLine MX3: 1.00 Tyresö, 2019-01-01 Lars Gustafsson, Technical Manager, R&D , SafeLine Group Antennvägen 10, 13548 Tyresö, Sweden +46 (0)8-447 79 32, www.safeline-group.com... - Seite 24 Support: +32 (0)4 85 89 08 95 SafeLine Deutschland GmbH Kurzgewannstraße 3 · D-68526 Ladenburg · Germany Tel.: +49 (0) 6203 840 60 03 · sld@safeline.eu SafeLine Group UK Unit 47 · Acorn Industrial Park · Crayford · Kent · DA1 4AL · United Kingdom Tel.: +44 (0) 1322 52 13 96 ·...
