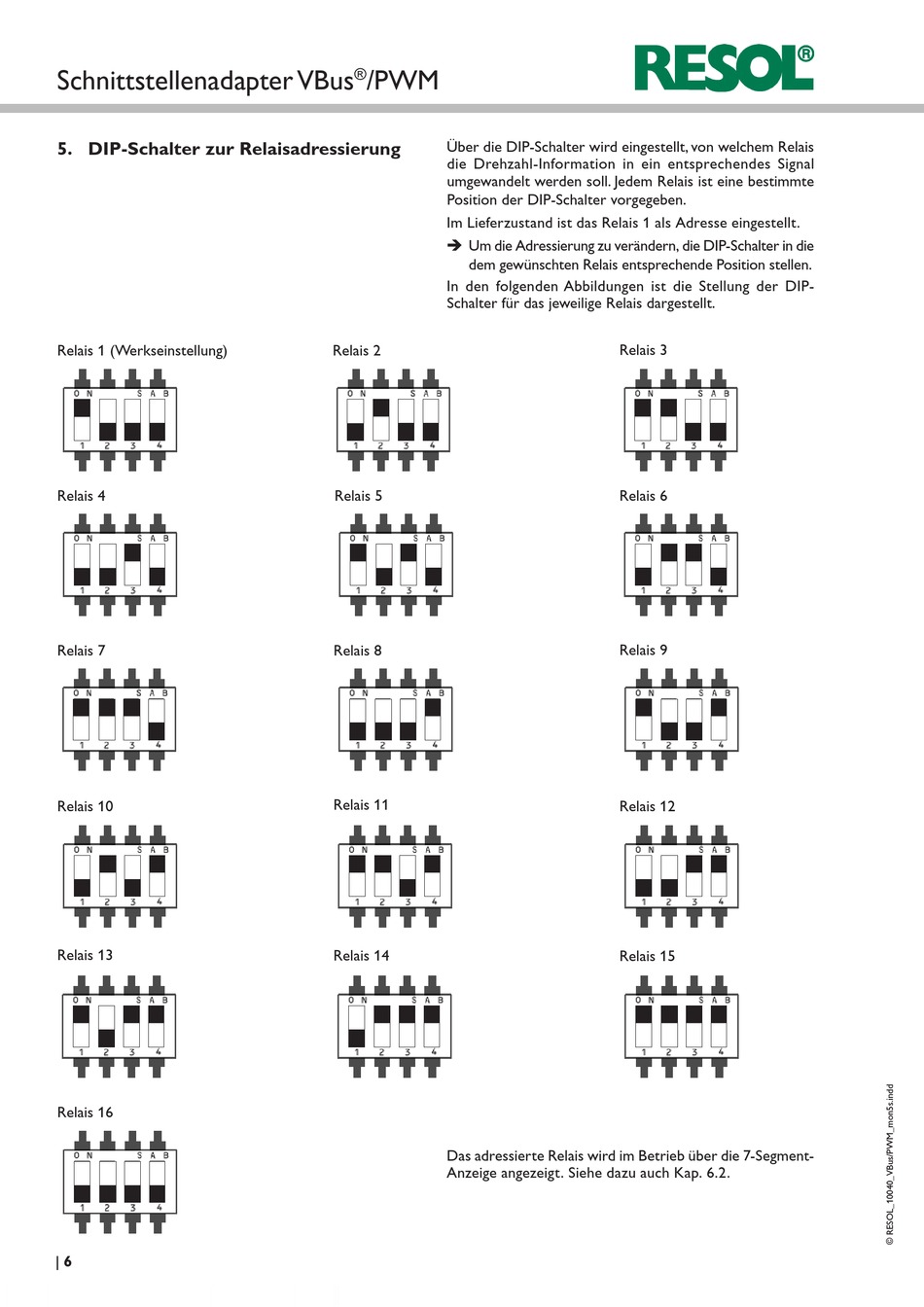

5. DIP-Schalter zur Relaisadressierung

Relais 1 (Werkseinstellung)
Relais 4
Relais 7
Relais 10
Relais 13
Relais 16
6
|
/PWM
®
Über die DIP-Schalter wird eingestellt, von welchem Relais
die Drehzahl-Information in ein entsprechendes Signal
umgewandelt werden soll. Jedem Relais ist eine bestimmte
Position der DIP-Schalter vorgegeben.
Im Lieferzustand ist das Relais 1 als Adresse eingestellt.
Î Um die Adressierung zu verändern, die DIP-Schalter in die
dem gewünschten Relais entsprechende Position stellen.
In den folgenden Abbildungen ist die Stellung der DIP-
Schalter für das jeweilige Relais dargestellt.
Relais 2
Relais 5
Relais 8
Relais 11
Relais 14
Das adressierte Relais wird im Betrieb über die 7-Segment-
Anzeige angezeigt. Siehe dazu auch Kap. 6.2.
Relais 3
Relais 6
Relais 9
Relais 12
Relais 15
