Schritt 5

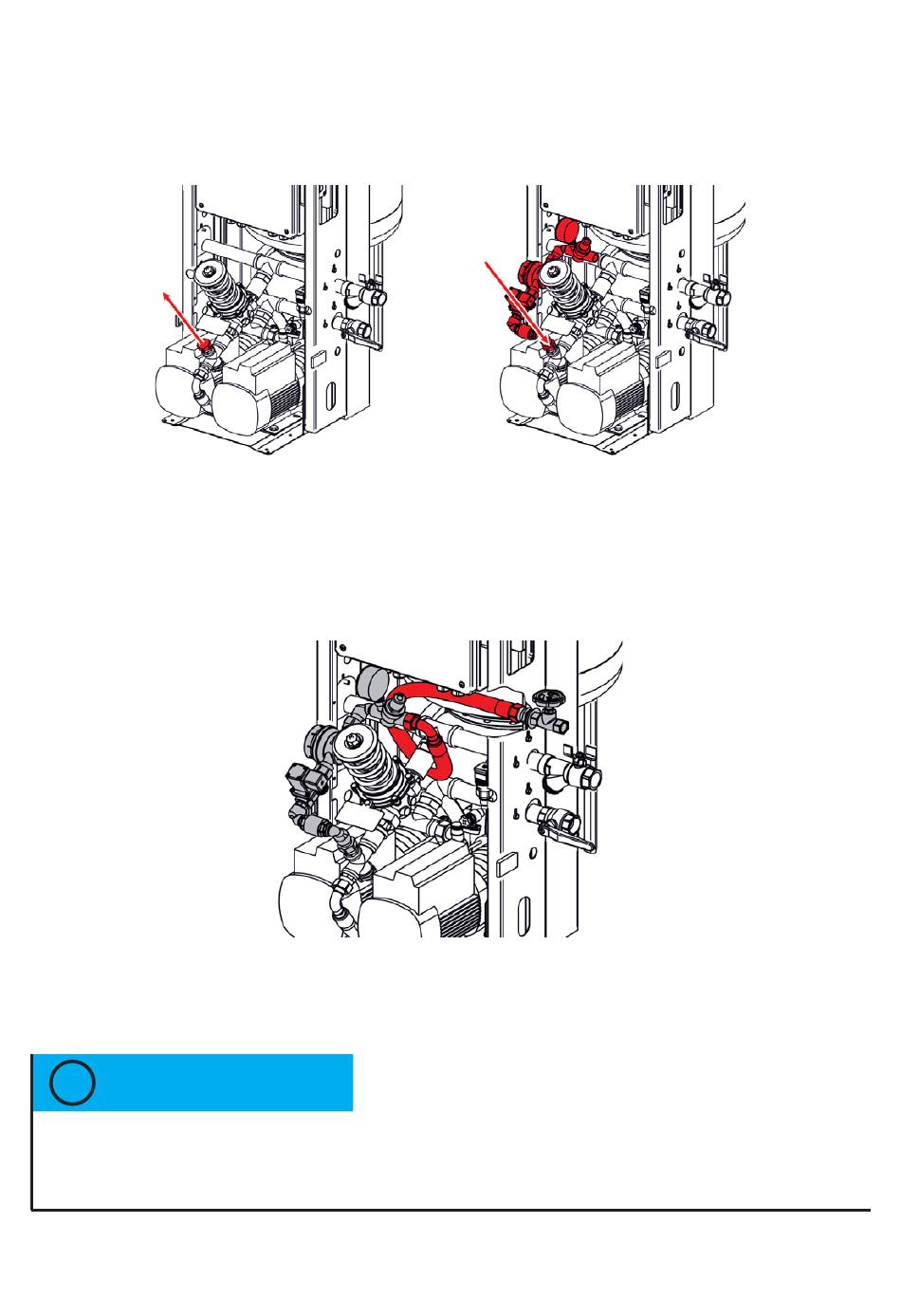

Entfernen Sie die Messingkappe an dem für das Nachspeisemodul vorgesehenen
Anschluss am Kreuzstück und montieren Sie das MCF-Modul lt. folgender
Abbildung. Der Anschluss ist flachdichtend ausgeführt, verwenden Sie dazu die
mitgelieferte Holländerdichtung.
Entfernen der Messingkappe
Schritt 6
Verbinden Sie den Anschluss des Druckreduzierventils mit dem Anschluss für die
Frischwasserzufuhr am Gehäuseseitenteil mit dem beiliegenden Schlauch,
verwenden Sie dazu die mitgelieferten Holländerdichtungen!
Schritt 7
Bündeln Sie die Kabel mit Hilfe der restlichen Kabelbinder.
i
HINWEIS!
Nach der Montage des MCF Nachspeisemoduls muss die Funktion in der Grundkonfigu-
ration des multicontrol Gerätes freigegeben werden!
Siehe Bedienungsanleitung multicontrol MCK, MCM-_1
Einbau des Nachspeisemoduls
4
