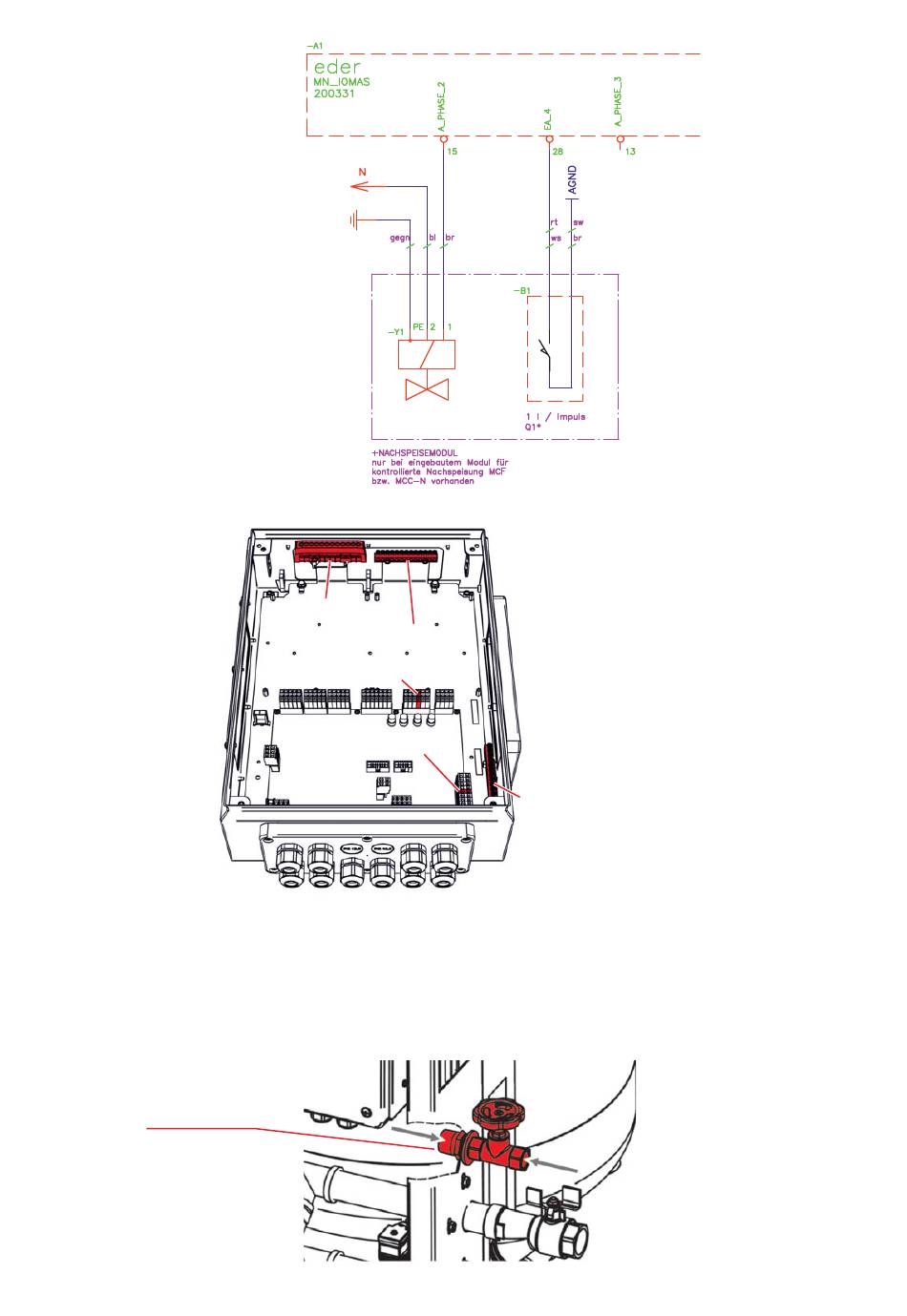

Neutralleiterschiene
Kennzeichnung: N
Schutzleiterschiene
Kennzeichnung: PE
Schritt 4
Montieren Sie das Absperrventil mit dem beiliegenden Messing-Doppelnippel am
Gehäuseseitenteil.
ACHTUNG: Die Dichtfläche (flachdichtende Seite) des Doppelnippels muss im
Gehäuseinneren sein, die Scheibe außerhalb!
Dichtfläche!
N-Schiene
PE-Schiene
Kontakt 15
Kontakt 28
Kabel Wasserzähler
- Kontakt 28 (ws)
- AGND-Schiene (br)
Kabel Magnetventil
- Kontakt 15 (br)
- N-Schiene (bl)
- PE-Schiene (gegn)
AGND-Schiene
3
