1.
Allgemein
Nachspeisemodul MCF-1 für mengenkontrollierte Nachspeisung zum Ausgleich von fehlendem
Anlagenmedium, bestehend aus zulaufseitigem Absperrventil, flexiblem Verbindungsschlauch
zwecks beidseitiger Einbaumöglichkeit, Druckreduzierventil zur Anpassung des variablen
Zulaufdruckes, Wasserzähler mit mechanischem Zählwerk und Gesamtmengenanzeige samt
elektrischem Impulsausgang zur Weitergabe der nachgespeisten Menge, Nachspeisemagnet-
ventil, ausgangsseitigem Rückschlagventil und Anschlussverschraubung sowie den elektrischen
Verbindungsleitungen.
Die Steuerung erfolgt vom multicontrol-Gerät aus. Das Nachspeisemodul MCF ist nach den
Baurichtlinien EN 12828 und der SWKI 93-1 gefertigt.
i
HINWEIS!
Bei Verwendung eines MCF Nachspeisemoduls mit Frischwasser sind die gültigen
Vorschriften des örtlichen Wasserversorgungsunternehmens zu beachten!
2.

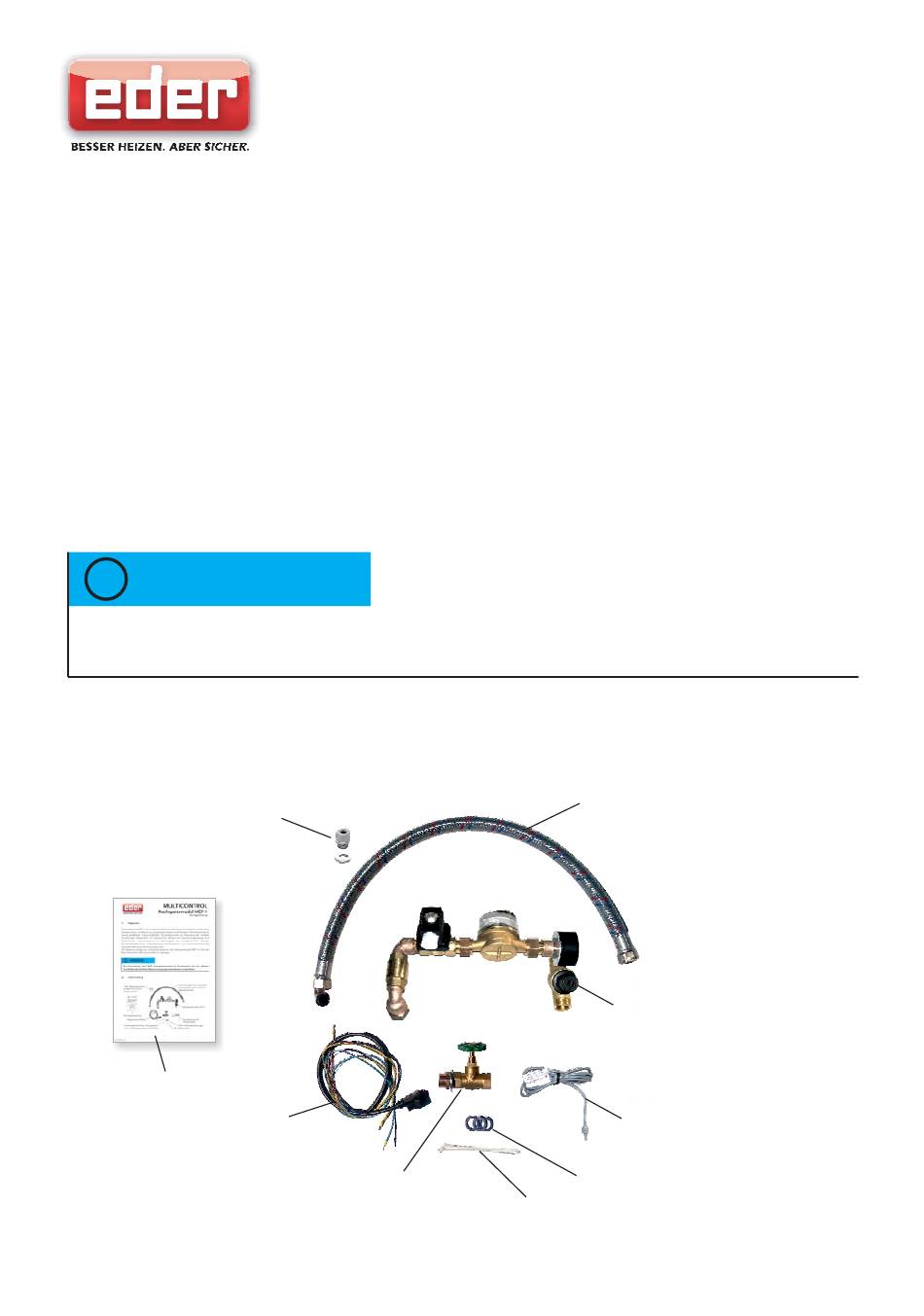

Lieferumfang
1 Stk. Anbauverschrau-
bung PG13,5 mit
Gegenmuttern
Montageanleitung
Magnetventil-Kabel
Frischwasseranschluss (Handabsperr-
ventil mit Reduktionsnippel und Scheibe)
Ver.0
3/2019
-de
MULTICONTROL
Nachspeisemodul
Montageanleitung
Verbindungsschlauch zwischen
Nachspeisemodul und Frisch-
wasseranschluss
3 Stk. Holländerdichtungen
5 Stk. Kabelbinder
1
MCF
MCK MCM
,
Nachspeisemodul MCF-1
(Manometer optional, je
nach Ausführung)
Kontaktmodul für
Wasserzähler
-1
-_1
