Montage
Geräte der Serien multicontrol kompakt MCK und multicontrol modular MCM-_1 werden ab
Werk ohne MCF Nachspeisemodul ausgeliefert. Der nachträgliche Einbau des Nachspeise-
moduls erfolgt in folgenden Schritten:
Schritt 1

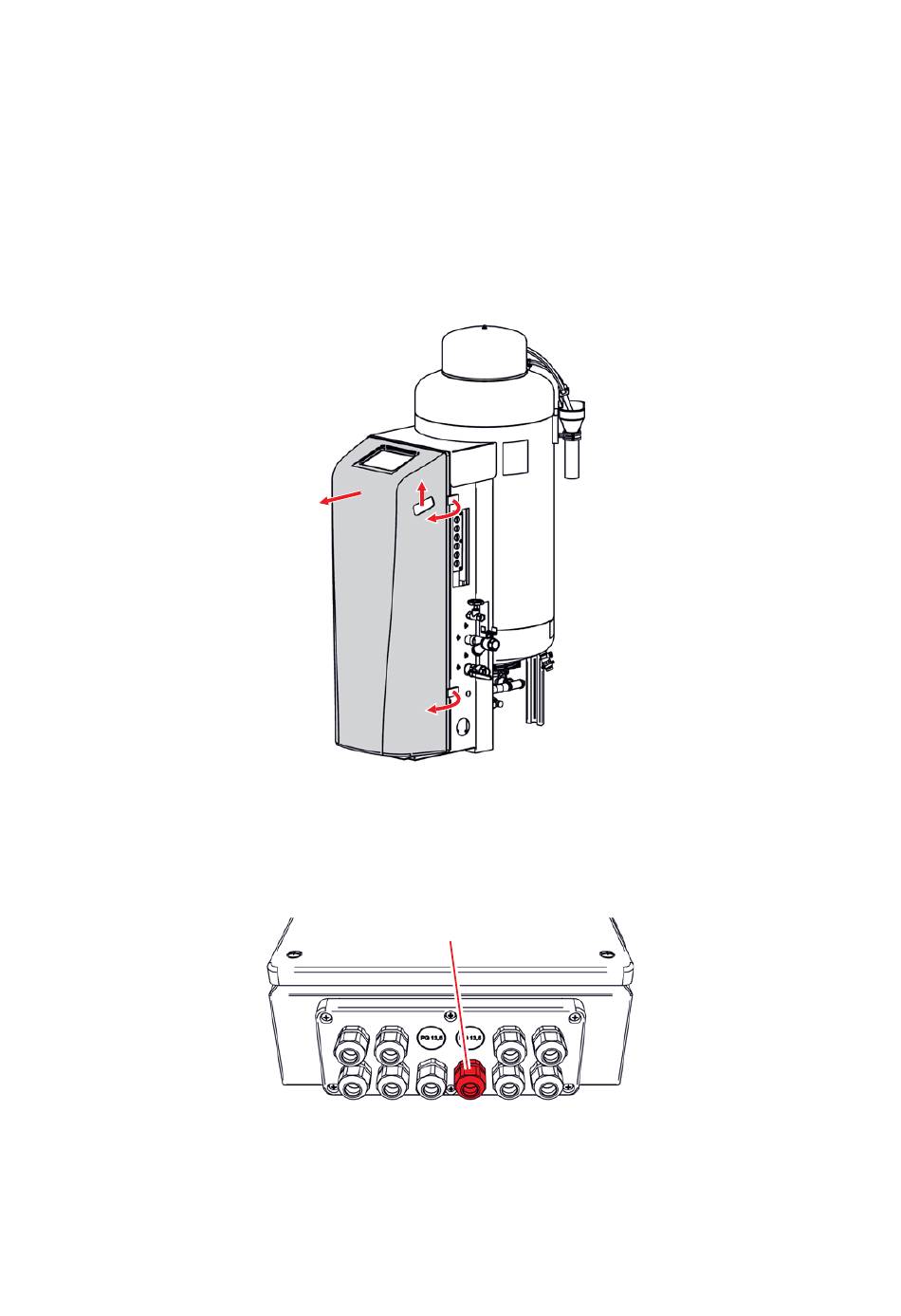

Abnehmen der Abdeckhaube
Öffnen Sie dazu die 4 seitlichen Spannverschlüsse, heben Sie die Haube leicht an,
bis sie an den oberen Aufhängungen aushängt und ziehen Sie sie nach vorne weg.
Schritt 2
Öffnen Sie den Schaltschrank - ACHTUNG: Gerät vorher spannungsfrei schalten!
Brechen Sie die vorgestanzte Kabeldurchführung in der unteren Flanschplatte
aus und setzen Sie die mitgelieferte Anbauverschraubung ein.
Schritt 3
Führen Sie die Kabel des Magnetventils und des Wasserzählers durch die Anbau-
verschraubung und klemmen Sie diese an den dafür vorgesehenen Kontakten lt.
Stromlaufplan (Auszug aus Stromlaufplan MCK, MCM-_1) an. Die Zugentlastung
erfolgt bei beiden Kabeln innen an der Gegenmutter mit Hilfe eines Kabelbinders.
2
3
1
1
Magnetventil & Wasserzähler
Position der Anbauverschraubung
2
