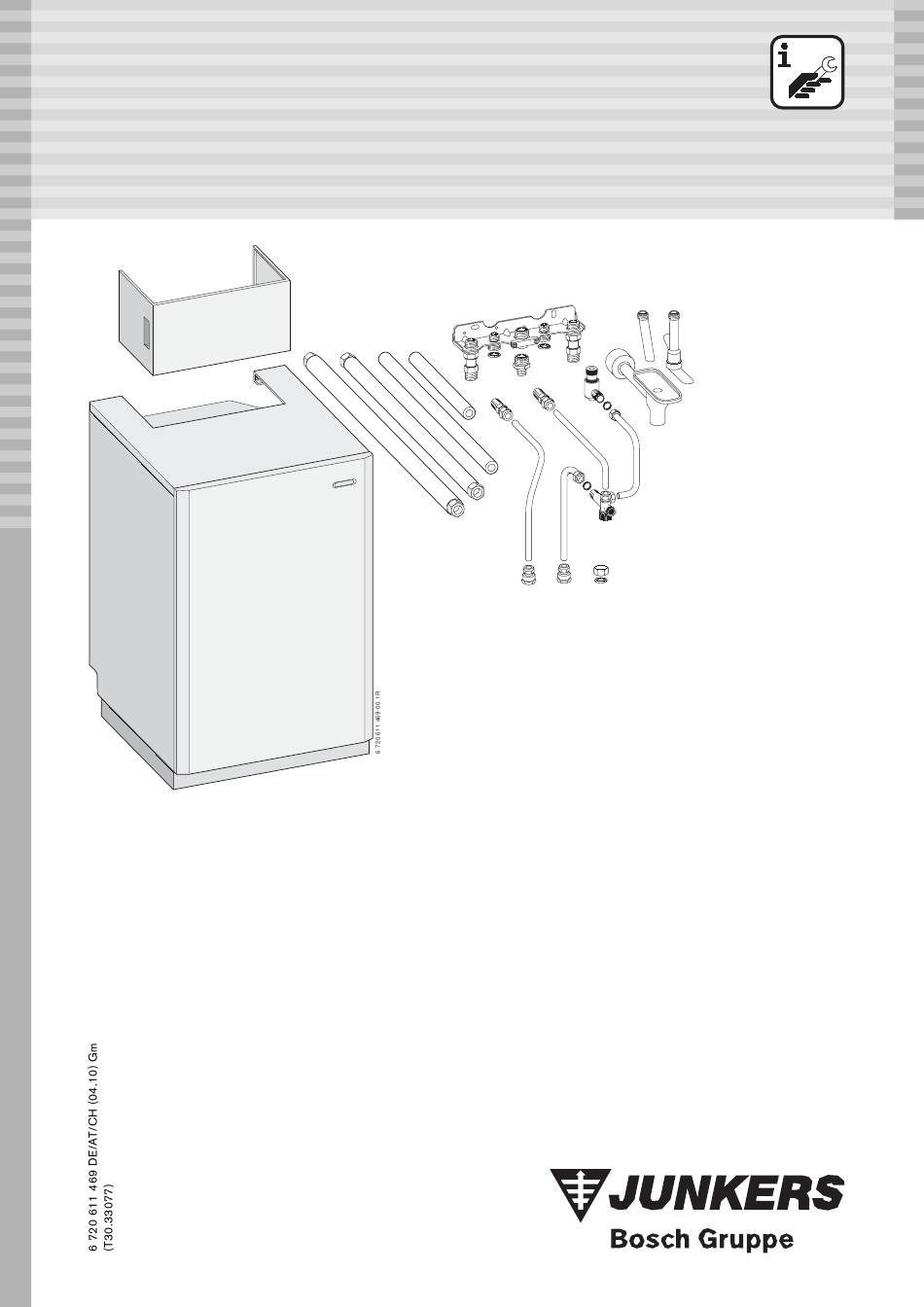

- Seite 1 Installations- und Wartungsanleitung für den Fachmann Indirekt beheizter Edelstahlspeicher STORACELL mit Anschluss-Satz zum Anschluss an ein Junkers Gas-Heizgerät SE 120...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Aufstellung, Umbau Sicherheitshinweise B Den Speicher nur durch einen zugelassenen Fachbe- trieb aufstellen oder umbauen lassen. B Den Speicher ausschließlich zur Erwärmung von Symbolerklärung Trinkwasser einsetzen. Funktion Angaben zum Gerät Verwendung B Damit die einwandfreie Funktion gewährleistet wird, Bestimmungsgemäßer Gebrauch diese Installationsanleitung einhalten. -
Seite 3: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät Verwendung Zubehör (siehe auch Preisliste) Der Speicher ist zum Anschluss an ein Heizgerät mit • Nr. 986: Fremdstromanode zum Einbau in den Spei- Anschlussmöglichkeit für den Speichertemperaturfüh- cherflansch (ab einem Chloridgehalt von 200 mg/l) ler (NTC) und mit Anschlussmöglichkeit für die mitgelie- •... -
Seite 4: Lieferumfang
Angaben zum Gerät Lieferumfang 200.1 VORLAUF R CKLAUF 200.2 11.1 290.1 14.2 14.1 290.1 6 720 611 469-04.2R Bild 1 Bauteile: Speicher Verbindungsrohr für Kaltwasser Ø 15x1 Sicherheitsventil 8 bar Verbindungsrohr Sicherheitsventil Ø 15x1 11.1 Klemmverschraubung für Verbindungsrohr Sicherheitsventil Ø 15 Kaltwasserrohr Ø... -
Seite 5: Bau- Und Anschlussmaße
Angaben zum Gerät Bau- und Anschlussmaße 1.8.1 Speicher min. min. 6 720 611 469-01.1R Bild 2 Speicherhöhe zwischen 900 mm und 920 mm einstellbar (verstellbare Standfüße) Montageanschlussplatte Vorsicht: Betriebsstörungen bei Kombi- Entleerung nation mit Kamingeräten! Kaltwasseranschluss (R ¾ - Außengewinde) Speicherrücklauf (R ¾... -
Seite 6: Technische Daten
Angaben zum Gerät Technische Daten Druckverlust der Heizschlange in bar ∆ p (bar) Speichertyp Wärmeübertrager (Heizschlange): Heizfläche 0,96 max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. Heizflächenleistung bei t = 90°C und t = 45°C nach DIN 4708 43,8 berücksichtigte Umlaufwassermenge 2120 Leistungskennzahl nach DIN 4708... -
Seite 7: Installation
Installation Installation Vorschriften 2.2.3 Wasserseitiger Anschluss B Das baumustergeprüfte Sicherheitsventil so einstel- Für den Einbau und Betrieb die einschlägigen Vorschrif- len, dass ein Überschreiten des zulässigen Speicher- ten, Richtlinien und Normen beachten: Betriebsdrucks verhindert wird. • DIN EN 806 B Abblaseleitung des Sicherheitsventils frei beobacht- •... - Seite 8 Installation 2.2.4 Zirkulation B Bei Anschluss einer Zirkulationsleitung: Die Dimensionierung von Zirkulationsleitungen ist nach Eine für Trinkwasser zugelassene Zirkulationspumpe DVGW Arbeitsblatt W 553 zu bestimmen. und ein geeignetes Rückschlagventil einbauen. Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän- Die Zikulationspumpe ist bauseits außerhalb der dige Berechnung verzichtet werden, wenn folgende Sichtblende (17) zu installieren.
-
Seite 9: Montage
Installation Montage 2.3.1 Unterputzinstallation Sie können keine Vormontageeinheit ver- 112/115 wenden. VORLAUF RÜCKLAUF B Die Geräteanordnung im Aufstellungsraum festle- gen, siehe Kapitel 1.8.2. Flüssiggas: B Gasanschlussnippel R½ (115) und das Übergangsstück von R½ auf Ermeto 12 mm (Zubehör Nr. 252) montieren. 4 359-4.2 R 8 mm Bild 10 Unterputzanschlüsse... - Seite 10 Installation 2 0 0 . 1 2 0 0 R CKLAUF VORLAUF 6 7 2 0 6 1 1 4 6 9 - 0 8 . 1 R Bild 13 Warmwasserrohr (200) isolieren (200.1) DN40 6 720 611 469-20.1R Bild 11 Brennwertgerät, Anschluss (14) bauseits. R CKLAUF VORLAUF 6 720 611 469-21.1 R...
- Seite 11 Installation B Maße „x“ und „z“ ermitteln. B Je Verbindungsstelle mit Klemmverschraubung 15 mm Einstecktiefe berücksichtigen. B Kaltwasserrohr (12) und KW-Verbindungsrohr (9) auf ermittelte Maße inklusive Einstecktiefe ablängen. Bei Netzdrücken über 6 bar ist der Einbau eines Druckminderers (Zubehör Nr. 618 oder Nr.
- Seite 12 Installation B Wenn keine Zirkulationsleitung angeschlossen wird: Anschluss mit Flachdichtung und Verschlusskappe (18; im Lieferumfang des Speichers enthalten) ver- schließen. 2 0 0 . 2 6 7 2 0 6 1 1 4 6 9 - 2 2 . 1 R Bild 20 Geschlitzten Isolierschlauch (200.2) nach Bedarf ablängen und Speicheranschlüsse iso- lieren.
- Seite 13 Installation B Kesseltherme und ggf. Abgaszubehör nach jeweili- ger Installationsanleitung installieren. B Auslaufrohr (14...) an Heizungssicherheitsventil der Kesseltherme montieren. 14.3 14.2 6 720 611 469-23.1R Bild 23 ZSR/ZSN...-6.. 14.3 Auslaufrohr Heizungssicherheitsventil ZSR/ZSN 18/24-6.. 6 720 611 469-17.1R Bild 21 Brennwertgerät 14.1 6 720 611 469-19.1R Bild 24 Sichtblende (17) montieren.
-
Seite 14: Aufputzinstallation
Installation 2.3.2 Aufputzinstallation Elektrischer Anschluss Gefahr: Durch Stromschlag! 112 / 115 B Vor dem elektrischen Anschluss die VORLAUF R CKLAUF Spannungsversorgung (230 V AC) zur Heizungsanlage unterbrechen. Eine detaillierte Beschreibung zum elektri- schen Anschluss ist der Installationsanlei- tung des Heizgeräts zu entnehmen. 2.4.1 Heizgeräte mit Bosch Heatronic 6 720 611 469-15.1R... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Wartung Information des Betreibers durch Empfehlung für den Betreiber den Anlagenersteller B Wartungsvertrag mit einem zugelassenen Fach- betrieb abschließen. Das Heizgerät jährlich warten Der Fachmann erklärt dem Kunden Wirkungsweise und lassen. Den Speicher im Rahmen der Heizgeräte- Handhabung des Heizgeräts und des Speichers. wartung sichtprüfen lassen. - Seite 16 Wie Sie uns erreichen... DEUTSCHLAND BBT Thermotechnik GmbH Junkers Deutschland Postfach 1309 D-73243 Wernau www.junkers.com Technische Beratung/ Info-Dienst Innendienst Handwerk/ Ersatzteilberatung (Für Informationsmaterial) Schulungsannahme Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 333* Telefon (0 18 03) 337 335*...
