PROGRAMMIERUNG

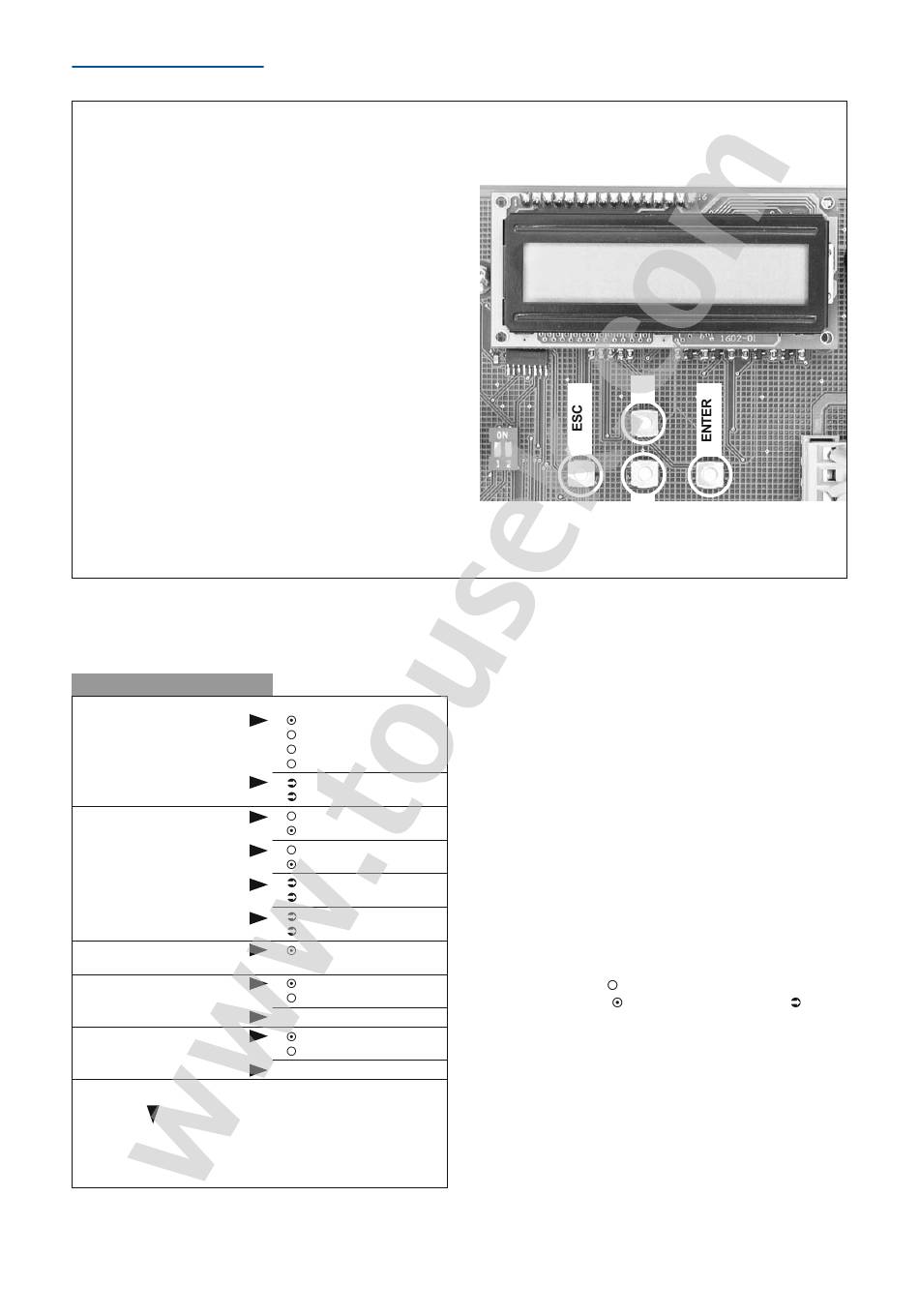

Programmiertasten:
• Das Textdisplay informiert Sie mittels Volltextanzeige
über Betriebszustände, angewählte Menüs und
Einstellungen diverser Parameter.
• Die Programmierung der Steuerung erfolgt einfach
über vier Tasten (+, -, ENTER und ESC).
• Das Blättern in den vorhandenen Menüpunkten (auf-/
abwärts) bzw. die Änderung eines Parameters
(Wertzuwachs/Wertminderung) erfolgt mit den Tasten
+ und – .
• Mit Betätigung der ENTER-Taste erfolgt eine Bestätigung
für den Einstieg in einen am Textdisplay angezeigten
Menüpunkt bzw. für die Übernahme des angezeigten
Wertes eines Parameters.
• Mit Betätigung der ESC-Taste erfolgt die Rückkehr zum
übergeordneten Menüpunkt. Eventuell veränderte
Einstellungen eines Parameters werden mit dieser
Taste verworfen (d.h. ursprünglicher Wert bleibt
bestehen).

GRUNDEINSTELLUNG

Impulstaster
Stopp-Taster
Lichtschranke innen
Lichtschranke außen
Hauptschließkante 1
Hauptschließkante 2
Betriebsart
Verzögerung Flügel links
Zeitverzögerung links
Verzögerung Flügel rechts
Zeitverzögerung rechts
Menüsteuerung
Verzweigung in die Menüsteuerung
AUF/STOPP/ZU
AUF/ZU/AUF
AUF
TOTMANN
Status OK
Status Fehler
Klemme 45/46
nicht aktiv
Klemme 45/48
nicht aktiv
Status OK
Status Fehler
Status OK
Status Fehler
Impulsbetrieb
Automatik 1 ... 255s
Öffnungsverzögerung
Schließverzögerung
Verzögerungszeit (s)
Schließverzögerung
Öffnungsverzögerung
Verzögerungszeit (s)
8
80601408_ST12/4L / 13. 08. 2009
TEXTDISPLAY
+
–
Bei erstmaligem Einstieg in die Programmierung der
Steuerung gelangt man ins GRUNDEINSTELLUNG, um die
für den Betrieb der Anlage absolut wichtigen Einstellungen
rasch durchführen zu können.
Bei jeder weiteren Programmierung erfogt kein Einstieg
mehr in die Grundeinstellung, sondern sofort in die
MENÜSTEUERUNG, wo alle Einstellungen durchgeführt
werden können.
Die Steuerung ST12/4L kann die
Impulsbetrieb (mit Funktion der Taster Öffnen und
Schließen), Automatikbetrieb (automatisches Schließen)
und Totmannbetrieb (das Tor bewegt sich, solange der
Taster gedrückt wird) kombinieren.
Hinweis: Die Einstellungsmöglichkeiten sind in den Tabellen
Grundeinstellung und Menüsteuerung und in der weiteren
Beschreibung mit gekennzeichnet, die jeweilige
Werkseinstellung mit und Statusanzeigen mit
drei Betriebsarten
.
