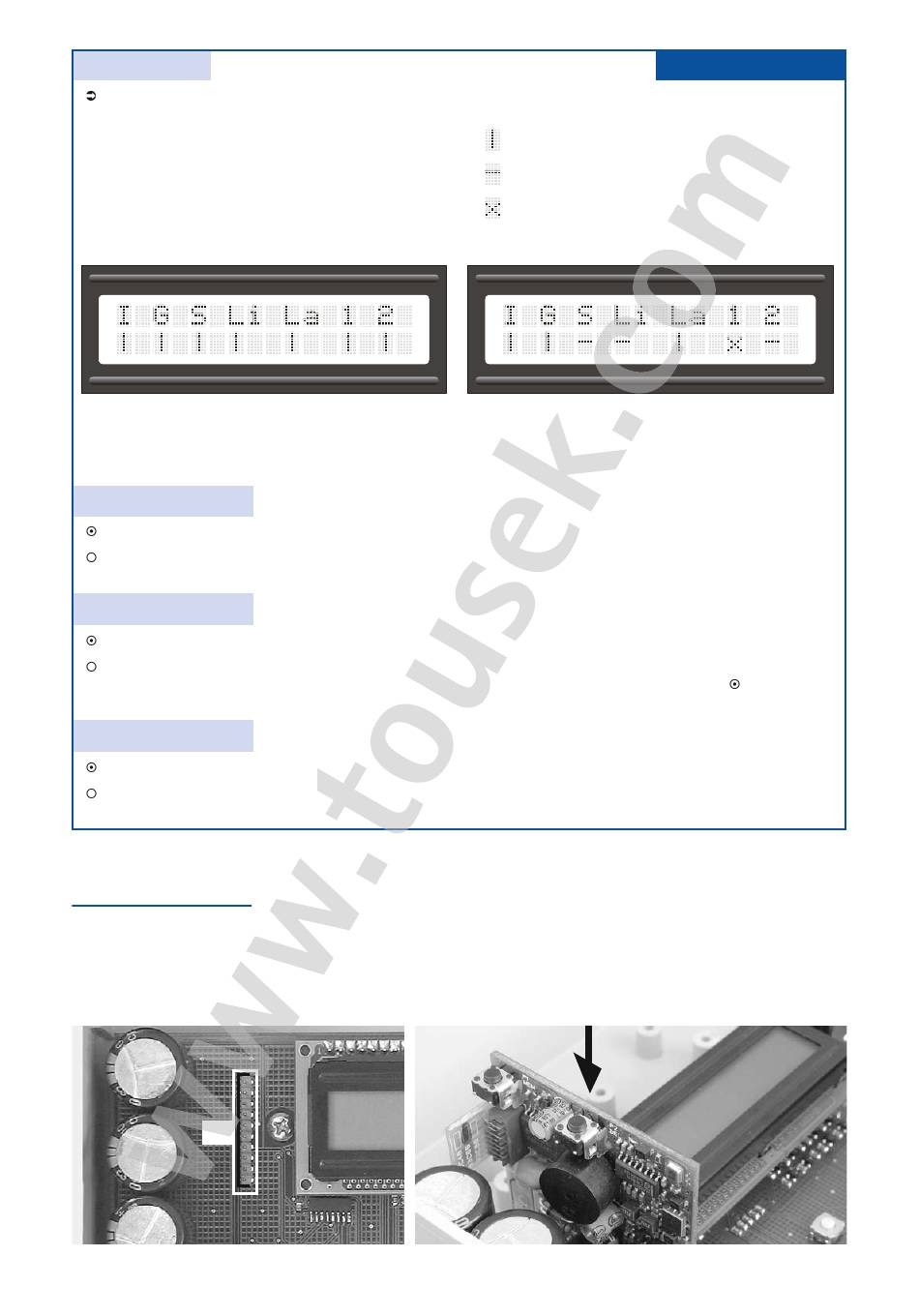

STATUSANZEIGE

Zustandsanzeige am Textdisplay für Eingänge wie Lichtschranke, Kontaktleiste, Stopptaster, Impulstaster ....
I Impulstaster
G Gehtürtaster
S STOPP-Taster
Li innerer Lichtschrankenkontakt
La äußerer Lichtschrankenkontakt
1 Kontaktleiste Hauptschließkante 1
2 Kontaktleiste Hauptschließkante 2
z.B.:
Alle Eingänge in Ordnung.
POSITIONEN NEU
NEIN: Kein Löschen der Endpositionen "Tor geschlossen" und "Tor offen"
JA: Die ermittelten Endpositionen werden gelöscht
Hinweis: Die Endpositionen werden nach Impulsgabe neu ermittelt.

WERKSEINSTELLUNG

NEIN: Keine Zurücksetzung auf Werkseinstellung
JA: Zurücksetzen auf Werkseinstellung
Hinweis: die jeweilige Werkseinstellung der einzelnen Menüpunkt sind in dieser Anleitung mit
gekennzeichnet.
SYSTEM-RESET
NEIN: Führt keinen System-Reset duch.
JA: Führt einen kompletten Reset der Steuerung durch d.h. die Werkseinstellungen werden gesetzt und die
Endlagen müssen neu eingelernt werden.
FUNKEMPFÄNGER
Die Funkempfänger z.B. Type RS433-STN oder RS868-STN1 können direkt in die 10-fach Steckerleiste auf der Steuerung
ST12/4 wie abgebildet gesteckt werden. Die Antenne wird direkt am Funkempfänger angeschlossen
(Antennenanschluss und Funkprogrammierung siehe Anleitung Funkempfänger).
FE 10-fach Funkempfängersteckerleiste
FE
Status: in Ordnung
Status: nicht in Ordnung oder ausgelöst
Status: Kontaktleiste unterbrochen
Impuls-, Gehtür-Taster und äußere Lichtschranke
in Ordnung.
STOPP-Taster und innere Lichtschranke
nicht in Ordnung oder ausgelöst.
Kontaktleiste (Hauptschließkante 1) unterbrochen.
Kontaktleiste (Hauptschließkante 2) kurzgeschlossen.
18
80601408_ST12/4L / 13. 08. 2009
RESET/DIAGNOSE
