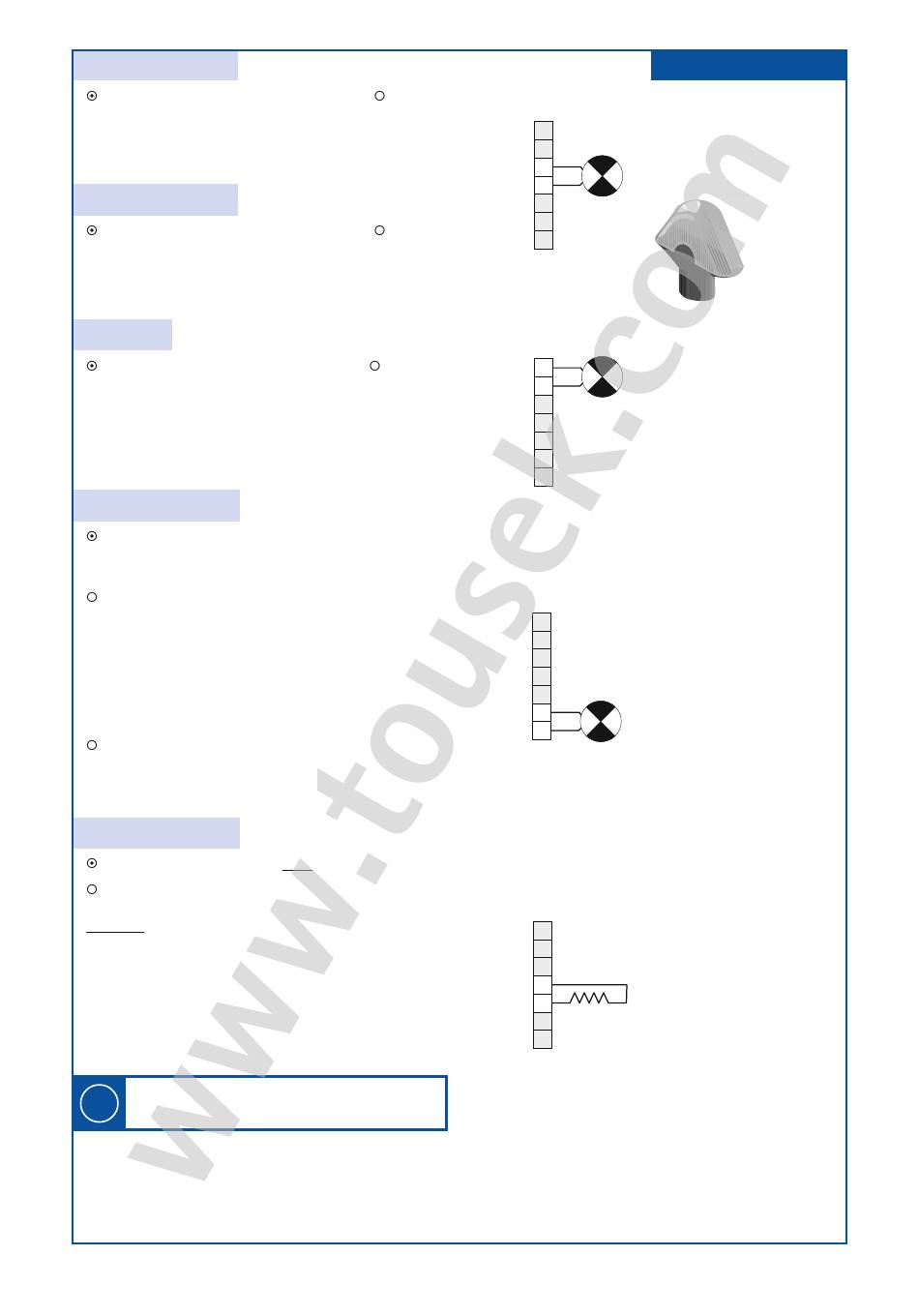

Licht/Leuchten Vorwarnzeit Öffnen (Blinklampe); Vorwarnzeit Schließen (Blinklampe); Hoflicht; Kontrollleuchte - Tousek St 12/4L Anschluss Und Installationsanleitung

VORWARNUNG AUF
Einstellung AUS (=Werkseinstellung),
Vor jeder Öffnungsbewegung wird die Blinklampe die
eingestellte Zeit angesteuert.
VORWARNUNG ZU
Einstellung AUS (=Werkseinstellung),
Vor jeder Schließbewegung wird die Blinklampe die
eingestellte Zeit angesteuert.

HOFLICHT

Klemmen 12/13
Einstellung AUS (=Werkseinstellung),
An den Hoflicht Ausgang kann eine externe Lampe
(z.B.: Gartenbeleuchtung) angeschlossen werden
welche bei jedem Öffnungsbefehl für die eingestellte
Zeit angesteuert wird.

KONTROLLLEUCHTE

Leuchtet beim Öffnen und Schließen: Der Kontroll-
lampenausgang wird während der Öffnungs- und
Schließbewegung angesteuert.
Blinken / leuchten / schnell Blinken: Der Kontroll-
lampenausgang wird wie folgt angesteuert: während
der Öffnungsbewegung blinkt die Kontrolllampe
langsam. Während der Pausezeit bzw. in der
Offenstellung leuchtet die Kontrolllampe. Während
der Schließbewegung blinkt die Kontrolllampe schnell.
Wenn das Tor geschlossen ist erlischt die
Kontrolllampe.
Leuchtet wenn Tor offen: Die Kontrolllampe leuchtet
sobald das Tor die Offenendlage erreicht hat.

ELEKTROSCHLOSS

Klemmen 72/73
NEIN: Elektroschloss wird nicht eingesetzt.
JA: Elektroschloss wird eingesetzt.
Hinweis:
• Das Elektroschloss wird bei Impulsgabe durch
I m p u l s t a s t e r o d e r G e h t ü r ö f f n u n g s t a s t e r
angesteuert. Anschließend öffnet das Tor.
Es dürfen nur Elektroschlösser, die für 12V DC
!
ausgelegt sind, angeschlossen werden
Klemmen 10/11
1–20 s:
Klemmen 10/11
1–20 s:
5–950 s:
Klemmen 70/71
80601408_ST12/4L / 13. 08. 2009
13
12
11
10
2
1
0
13
12
11
10
2
1
0
53
52
50
73
72
+
71
-
70
53
52
50
73
72
71
70
17
LICHT/PERIPHERIE
Blinklampe 230V, max. 50W
Blinklampe
Hoflicht 230V, 100W
Kontrolllicht, 12V max. 2W
Elektroschloss, 12V max. 2W
