Steuerung ST 12/4L
FE

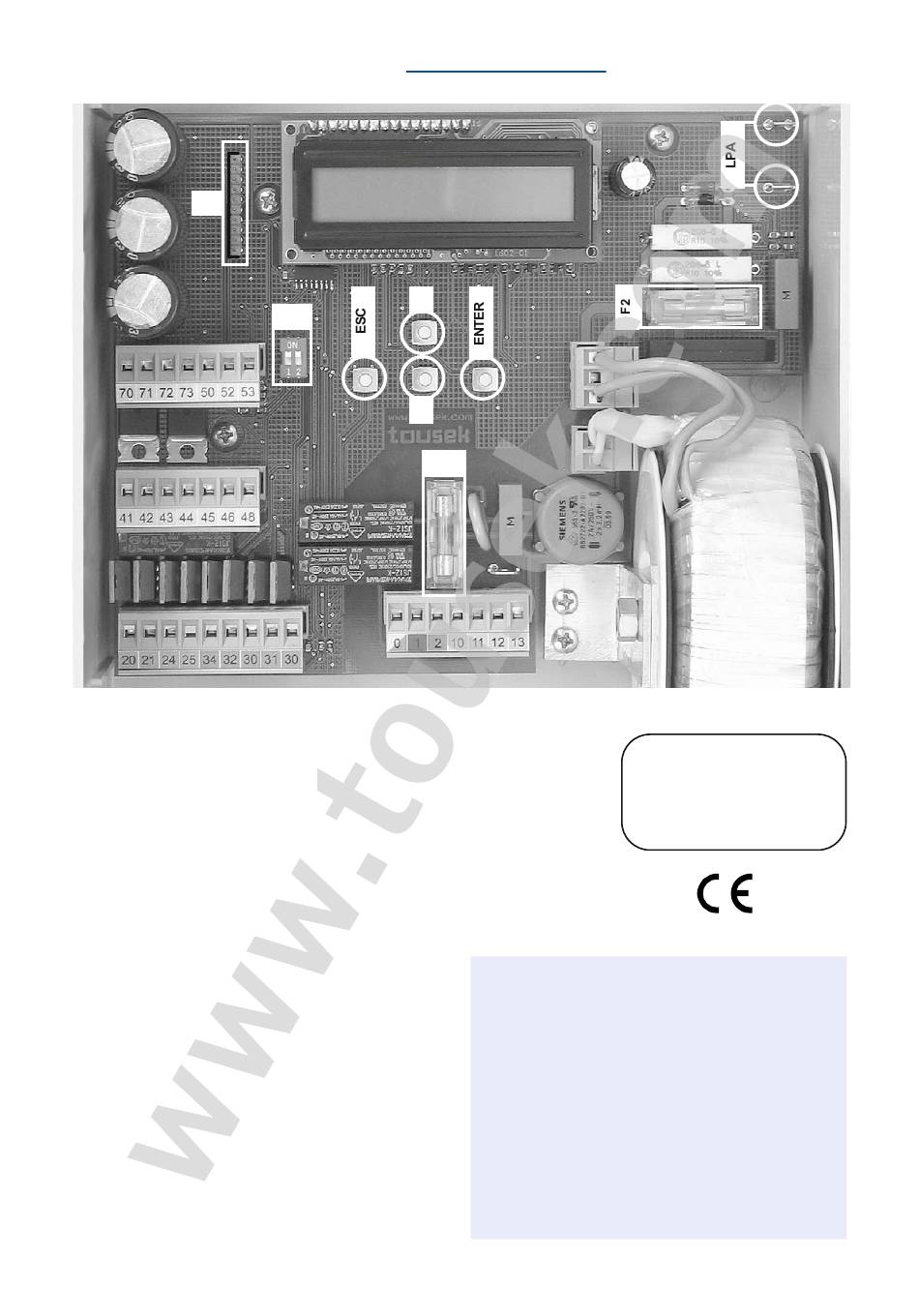

Legende:
TR Trafo
F1 Primärsicherung T 2A
F2 Sekundärsicherung F 10A
FE Steckleiste für Empfänger
LPA Ladeplatinenanschluss für
optionale Notstrombatterie
DIP DIP-Schalter für Schließkanten

Allgemeines:

Die TOUSEK Mikroprozessorsteuerung ST12/4L
verfügt über 3 Betriebslogiken - Impuls-, Automatik-
oder Totmannbetrieb. Im Automatikbetrieb ist es
möglich zusätzlich eine Impulsunterdrückung zu
aktivieren. Die Laufzeiten werden automatisch
eingelernt. Abziehbare Klemmleisten ermöglichen
einen einfachen und raschen Anschluss.
Die Programmierung und die Zustandsanzeige der
Impulsgeräte und Sicherheitseinrichtungen erfolgt mit
dem Textdisplay. Weiters verfügt die Steuerung über
eine Selbstüberwachungsfunktion der Lichtschranken.
Die Kraft der Motoren kann getrennt eingestellt werden.
Mit der optional erhältlichen Notbatterie ist auch ein
Betrieb bei Stromausfall möglich.
(für Antriebe mit integrierten Endschaltern):
TEXTDISPLAY
+
DIP
–
F1
Programmiertasten:
ESC Abbruch (Escape)-Taste
+ Aufwärts-Taste
– Abwärts-Taste
ENTER Bestätigungs-Taste
80601408_ST12/4L / 13. 08. 2009

Technische Daten:

Spannungsversorgung:
Frequenz:
Temperatur Bereich:
Max. zul. Motorlast:
Blinklichtausgang:
Hoflichtausgang:
Niederspannungsausgang:
Elektroschlossausgang:
Schutzart Gehäuse:
Batterie (optional):
3
TR
Warnung:
Vor Abnahme des Gehäuse-
deckels unbedingt den
Hauptschalter abschalten !
230 V AC ± 10 %
50–60 Hz
- 20°C bis + 50°C
2 x 12V d.c., 60W
230V AC, 50W max
230V AC, 100W max
12V DC, 2W
12V DC, 15W
IP 54
Bleigelakku 12V 2,1Ah
