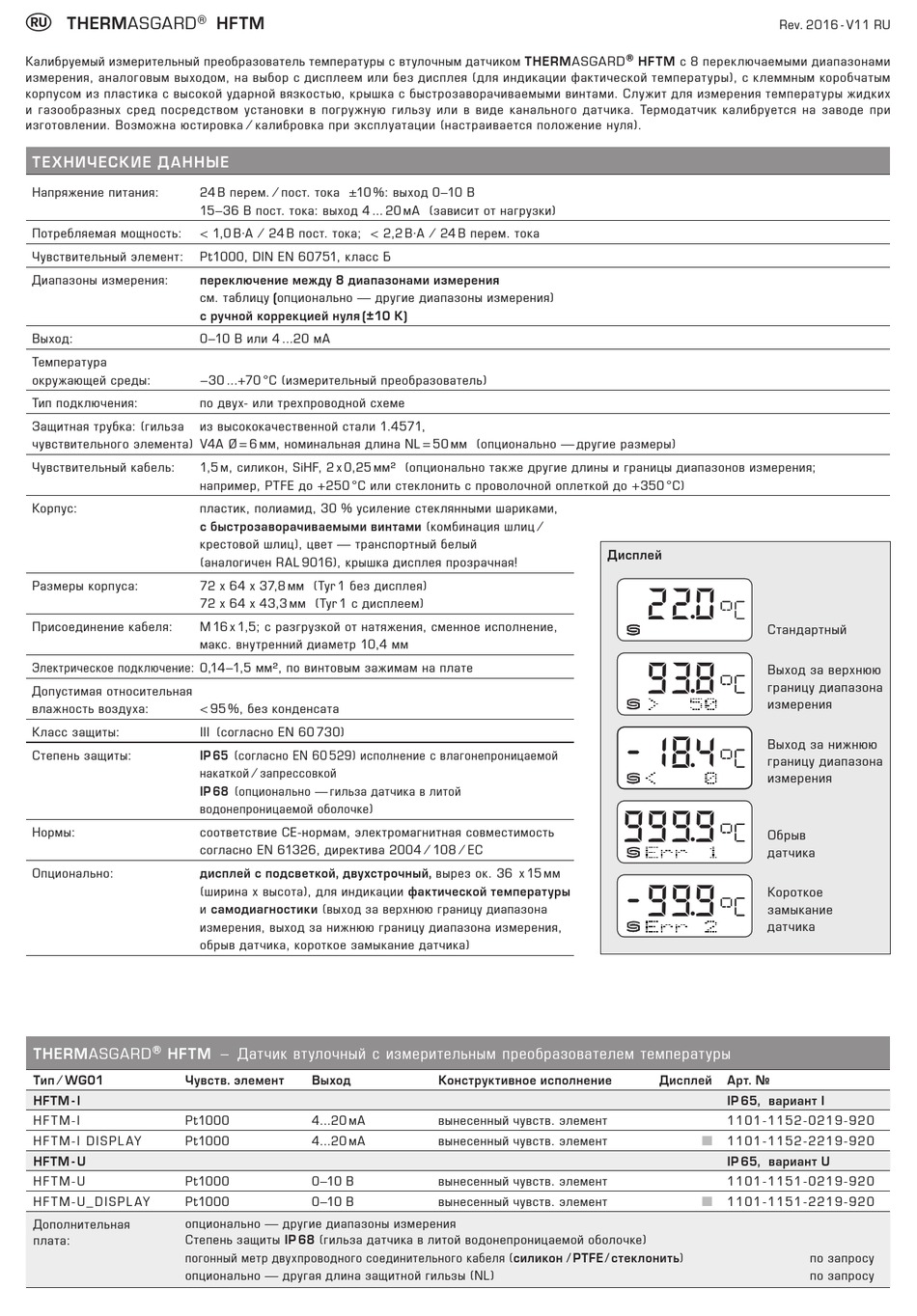

THERMASGARD
Калибруемый измерительный преобразователь температуры с втулочным датчиком THERMASGARD
измерения, аналоговым выходом, на выбор с дисплеем или без дисплея (для индикации фактической температуры), с к леммным коробчатым
корпусом из пластика с высокой ударной вязкостью, крышка с быстрозаворачиваемыми винтами. Служит для измерения температуры жидких
и газообразных сред посредством установки в погружную гильзу или в виде канального датчика. Термодатчик калибруется на заводе при
изготовлении. Возможна юстировка ⁄ калибровка при эксплуатации (настраивается положение нуля).
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Потребляемая мощность:
Чувствительный элемент:
Диапазоны измерения:
Выход:
Температура
окружающей среды:
Тип подключения:
Защитная трубка: (гильза
чувствительного элемента) V4A Ø = 6 мм, номинальная длина NL = 50 мм (опционально — другие размеры)
Чувствительный кабель:
Корпус:
Размеры корпуса:
Присоединение кабеля:
Электрическое подключение: 0,14–1,5 мм², по винтовым зажимам на плате
Допустимая относительная
влажность воздуха:
Класс защиты:
Степень защиты:
Нормы:
Опционально:
®
THERMASGARD HFTM – Датчик втулочный с измерительным преобразователем температуры
Тип ⁄ WG01 Чувств. элемент
HFTM - I
H F T M - I Pt1000
H F T M - I D I S P L AY Pt1000
HFTM - U
H F T M - U Pt1000
H F T M - U _ D I S P L AY Pt1000
опционально — другие диапазоны измерения
Дополнительная
плата: Степень защиты IP 68 (гильза датчика в литой водонепроницаемой оболочке)
погонный метр двухпроводного соединительного кабеля (силикон / PTFE / стеклонить)
опционально — другая длина защитной гильзы (NL)
HFTM
24 В перем. ⁄ пост. тока ±10 %: выход 0–10 В
15–36 В пост. тока: выход 4 ... 20 мА (зависит от нагрузки)
< 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока
Pt1000, DIN EN 60751, класс Б
переключение между 8 диапазонами измерения
см. таблицу (опционально — другие диапазоны измерения)
с ручной коррекцией нуля (±10 K)
0–10 В или 4 ...20 мA
−30 ...+70 °C (измерительный преобразователь)
по двух- или трехпроводной схеме
из высококачественной стали 1.4571,
1,5 м, силикон, SiHF, 2 x 0,25 мм² (опционально так же другие длины и границы диапазонов измерения;
например, PTFE до +250 °C или стеклонить с проволочной оплеткой до +350 °C)
пластик, полиамид, 30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами (комбинация шлиц ⁄
крестовой шлиц), цвет — транспортный белый
(аналогичен RAL 9016), крышка дисплея прозрачная!
72 x 64 x 37,8 мм (Tyr 1 без дисплея)
72 x 64 x 43,3 мм (Tyr 1 с дисплеем)
M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение,
макс. внутренний диаметр 10,4 мм
< 95 %, без конденсата
III (согласно EN 60 730)
IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой
накаткой ⁄ запрессовкой
IP 68 (опционально — гильза датчика в литой
водонепроницаемой оболочке)
соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2004 ⁄ 108 ⁄ EC
дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм
(ширина x высота), для индикации фактической температуры
и самодиагностики (выход за верхнюю границу диапазона
измерения, выход за нижнюю границу диапазона измерения,
обрыв датчика, короткое замыкание датчика)
Выход
4...20 мA
4...20 мA
0–10 В
0–10 В
Дисплей
Конструктивное исполнение
вынесенный чувств. элемент
вынесенный чувств. элемент
вынесенный чувств. элемент
вынесенный чувств. элемент
Rev. 2016 - V11 RU
® HFTM с 8 перек лючаемыми диапазонами
Стандартный
Выход за верхнюю
границу диапазона
измерения
Выход за нижнюю
границу диапазона
измерения
Обрыв
датчика
Короткое
замыкание
датчика
Дисплей Арт. №
IP 65, вариант I
1101-1152 -0219- 920
■ 1101- 1152-2219- 920
IP 65, вариант U
1101-1151 -0219- 920
■ 1101- 1151-2219- 920
по запросу
по запросу
