- Seite 1 User Manual Dashboard Camera Hardwire Kit...
- Seite 2 Contents English 01 ~ 05 Deutsch 06 ~ 10 Français 11 ~ 15 Español 16 ~ 20 Italiano 21 ~ 25 26 ~ 29 日本語...
-
Seite 3: Specifications

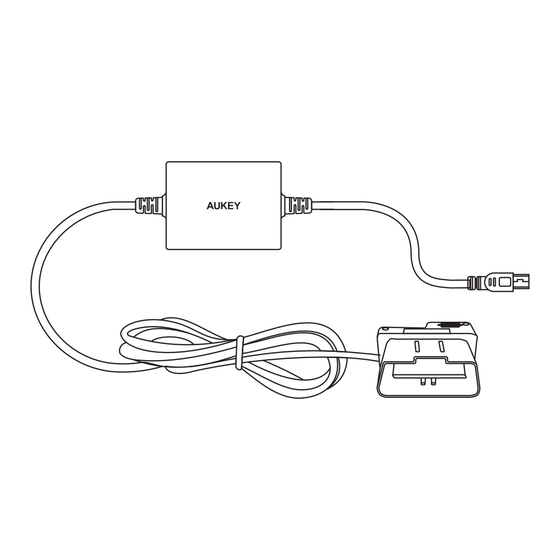

Specifications Model PM-YY OBD-II DLC Port Input 8V – 36V (8V – 12V is standard in cars) Mini-B Output 5V 2A Motion Sensor Range 2 – 3m / 6.56 – 9.84ft Cable Length 3.2m / 10.5ft Weight 80g / 2.82oz... -
Seite 4: Installation
Installation The diagram below shows the recommended cable routing and the placement of the motion detection sensor in your car. Motion Detection Sensor Best mounting location for dash camera OBD-II DLC Port - 02 -... - Seite 5 Connect the mini-B connector of this hardwire kit to your AUKEY or other dash camera, and connect the OBD-II DLC port adapter to the OBD-II DLC port of your car’s fuse box (see notes below) Use the 3M adhesive pad to stick the motion detection sensor to the windshield in a position similar to that shown in the above diagram Arrange the cable conveniently and safely so it won’t distract you or dangle...
- Seite 6 Parking Mode All AUKEY dash cameras and many other dash cameras feature a motion detection recording mode (parking mode). With this mode switched on and the hardwire kit successfully installed, your dash camera will start recording when motion is detected within 2 – 3m / 6.56 – 9.84ft. The hardwire kit motion detection sensor provides 360°...
- Seite 7 Position the parts of the kit and its cable safely so it won’t obscure your view or get in the way of your feet and the foot pedals ● Compatible with all dash cameras with mini-B power input, including AUKEY DR01, DR02, and DR02 D - 05 -...
-
Seite 8: Spezifikationen
Spezifikationen Modell PM-YY OBD-II DLC Port Eingang 8V – 36V (8V – 12V ist Standard in Autos) Mini-B Ausgang 5V 2A Bewegungssensor-Reichweite 2 – 3m / 6,56 – 9,84ft Kabellänge 3,2m / 10,5ft Gewicht 80g / 2,82oz Diagramm des Produkts... - Seite 9 Installation Das folgende Diagramm zeigt die empfohlene Verkabelung und Montagelage des Bewegungssensors in Ihrem Auto. Bewegungssensor Beste Montagelage der Dashcam OBD-II DLC Port - 07 -...
- Seite 10 Verbinden Sie den Mini-B-Anschluss des Hardwire-Kits mit Ihrem AUKEY oder einer anderen Dashcam und schließen Sie den OBD-II DLC Port Empfänger an den OBD-II DLC-Port Ihres Sicherungskastens an (sehen Sie die Hinweise unten) Verwenden Sie das 3M-Klebepad, um den Bewegungssensor an der...
- Seite 11 Park-Modus Alle Dashcams von AUKEY und viele andere Dashcams verfügen über die Funktion „Bewegungserkennung-Aufnahmemodus (Park-Modus)“. Mit dem Einschalten dieses Modus und der richtigen Installation kann Ihre Dashcam die Aufnahme starten, wenn die Bewegung innerhalb von dem Umfang 2 – 3m / 6,56 – 9,84ft erkennen wird. Der Bewegungssensor von Hardwire-Kit hat einen 360°...
-
Seite 12: Produktpflege & Nutzung
Verkabelung kann Betriebs-und Sicherheitsprobleme verursachen ● Montieren Sie die Teile und Kabel des Hardwire-Kits sicher, damit Ihre Sicht oder den Fussantritt nicht behindert werden ● Kompatibel mit allen Dashkameras mit Mini-B-Eingang, zum Beispiel AUKEY DR01, DR02 und DR02 D - 10 -... -
Seite 13: Spécifications
Spécifications Modèle PM-YY Entrée de Port DLC OBD-II 8V - 36V (8V - 12V est standard dans les voitures) Sortie Mini-B 5V 2A Gamme de Capteur de Mouvement 2 - 3m / 6,56 - 9,84ft Longueur de Câble 3,2m / 10,5ft... - Seite 14 Installation Le schéma ci-dessous montre le cheminement de câbles recommandé et l'emplacement du capteur de détection de mouvement dans votre voiture. Le meilleur emplacement de Capteur de Détection montage pour dashcam de Mouvement OBD-II DLC Port - 12 -...
- Seite 15 Connectez le connecteur mini-B de ce kit de câblage à votre AUKEY ou à autre dash caméra, et connectez l'adaptateur de port DLC OBD-II au port DLC OBD-II de la boîte à fusibles de votre voiture (voyez les notes ci-dessous) Utilisez le tampon adhésif de 3M pour coller le capteur de détection de...
- Seite 16 Mode de Stationnement Toutes les dash caméras AUKEY et de nombreuses autres caméras de tableau de bord disposent d'un mode d'enregistrement par détection de mouvement (mode de stationnement). Lorsque ce mode est activé et que le kit de câblage est installé avec succès, votre dash caméra commencera à enregistrer une fois qu’un mouvement est détecté...
- Seite 17 Placez les pièces du kit et le câble en toute sécurité afin de ne pas masquer votre vue ou de gêner vos pieds et vos pédales ● Compatible avec toutes les caméras de tableau de bord avec l’entrée d'alimentation mini-B, y compris AUKEY DR01, DR02 et DR02 D - 15 -...
-
Seite 18: Especificaciones
Especificaciones Modelo PM-YY Entrada de Puerto DLC OBD-II 8 V - 36 V (8 V - 12 V es estándar en los automóviles) Salida Mini-B 5V 2A Rango del Sensor de Movimiento 2 – 3m / 6,56 – 9,84ft Longitud del Cable... -
Seite 19: Instalación
Instalación El siguiente diagrama muestra el enrutamiento del cable recomendado y la ubicación del sensor de detección del movimiento en su automóvil. Sensor de Detección La ubicación más mejor de de Movimiento montaje para dash cam Puerto OBD-II DLC - 17 -... - Seite 20 Conecte el conector mini-B de este kit de cable a su AUKEY u otra dash cámara, y conecte el adaptador de puerto OBD-II DLC al puerto OBD-II DLC de la caja de fusibles de su coche ( vea las notas siguientes) Pegue el sensor de detección de movimiento al parabrisas utilizando la almohadilla...
