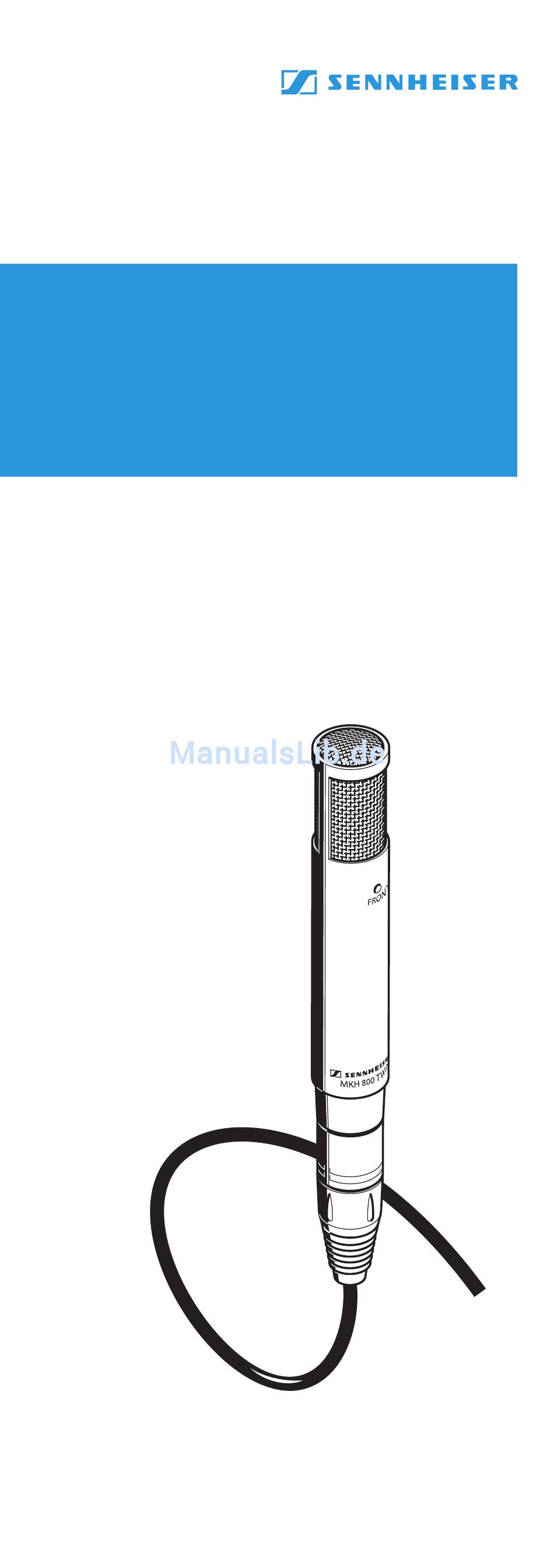

- Seite 1 800 TWIN Bedienungsanleitung Instructions for use Notice d’emploi Istruzioni per l’uso Instrucciones de uso Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Sie haben die richtige Wahl getroffen! Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässigkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 60 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte. Nehmen Sie sich nun etwas Zeit, um diese Anleitung zu lesen. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Mikrofon benutzen. Bewahren Sie diese Anleitung für die weitere Nutzung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Mikrofon an Dritte stets zusammen mit dieser Bedienungsanleitung weiter. -

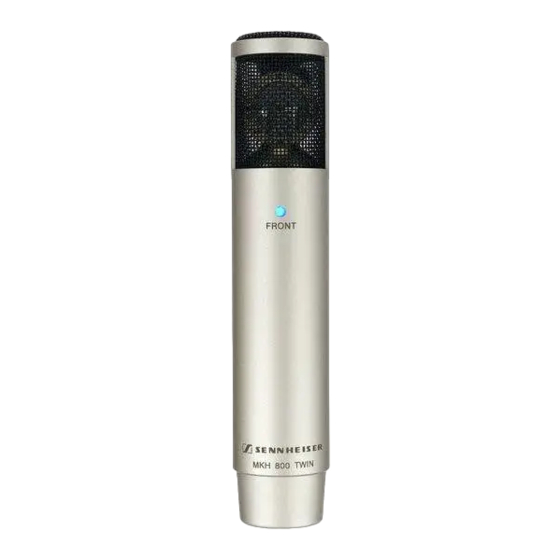

Seite 4: Mkh 800 Twin
Die nierenförmigen Richtcharakteristiken der Wandler sind nach vorn (Front) bzw. nach hinten (Rear) ausgerichtet. Das MKH 800 TWIN basiert auf dem MKH 800. Die Signale beider Wandler werden jedoch nicht im Mikrofon kombi- niert, um unterschiedliche Richtcharakteristiken zu erzeu- gen, sondern sie stehen getrennt zweikanalig am Mikrofon- ausgang zur Verfügung. -
Seite 5: Lieferumfang
Lieferumfang 1 Studio-Kondensatormikrofon MKH 800 TWIN 1 Schwinghalterung MZS 80 1 Adapterkabel AC 20 (1 x XLR-5-Kupplung auf 2 x XLR-3-Stecker) 1 Schnellwechselklemme MZQ 80 1 Aluminium-Transportkoffer 2 Beiblätter mit den Frequenzdiagrammen Front und Rear Bedienungsanleitung: – MKH 800 TWIN –... -
Seite 6: Inbetriebnahme
Inbetriebnahme Mikrofon anschließen Das MKH 800 TWIN ist für 48 ± 4 V Phantomspeisung nach IEC 61938 ausgelegt. Um das Mikrofon mit Spannung zu versorgen: ´ Stecken Sie die XLR-5-Kupplung des Adapterkabels ¿ auf den XLR-5-Stecker des Mikrofons. Stecken Sie die beiden XLR-3-Stecker des Adapterka- ´... -
Seite 7: Windschirm Befestigen
Befestigen Sie den Schwanenhals des Gaze-Poppschut- zes am Stativ. Der Gaze-Poppschutz verändert den Klang nur minimal. Ferneinstellung der Richtcharakteristik Die zweikanalige Signalführung des MKH 800 TWIN ermög- licht die Ferneinstellung der Richtcharakteristik vom Misch- pult aus. Die beiden Mikrofonsignale (Front und Rear) werden auf getrennte Kanäle geführt und wie üblich mit dem Panora-... - Seite 8 Mikrofon besonders unempfindlich ist. Er beträgt für die Niere 180°, für die Superniere 120° und für die Acht 90°. Wird das MKH 800 TWIN als Stützmikrofon einge- setzt, lässt sich beispielsweise die Dämpfung zwischen den Instrumentengruppen eines Orchesters optimieren.
-
Seite 9: Surround-Anwendungen
Wahl der rückwärtigen Richtcharakteristik. Beide Richtcha- rakteristiken stehen dann gleichzeitig zur Verfügung, bei- spielsweise für einen Surround-Front- und einen -Rearka- nal. Mit zwei MKH 800 TWIN lassen sich auf diese Weise vier Surround-Kanäle erzeugen. Falls nur die Richtcharakteristik Niere für die Front- und Rear-Kanäle benötigt wird, können die Mikrofonsignale... -
Seite 10: Pflege Und Wartung
Pflege und Wartung VORSICHT! Flüssigkeit kann das Mikrofon zerstören! Wenn Flüssigkeit in das Mikrofon ein- dringt, kann dies einen Kurzschluss in der Elektronik verursachen und die Mikrofon- kapsel zerstören. Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel. Reinigen Sie das Mikrofon von Zeit zu Zeit mit einem leicht feuchten Tuch. -
Seite 11: Technische Daten
Technische Daten Kurzbeschreibung Doppelmembran-Hochfre- quenz-Kondensatormikrofon mit getrennten Ausgängen für beide Kapselseiten Richtcharakteristik 2 x Niere Übertragungsbereich 30–50.000 Hz Leerlauf-Übertragungs- faktor bei 1000 Hz 40 mV/Pa (–28 dBV) ±1 dB Ausgangsimpedanz 100 Ω bei 1000 Hz Grenzschalldruckpegel bei 1000 Hz 134 dB (100 Pa) Maximale Ausgangs- spannung Minimale Lastimpedanz 2 kΩ... -
Seite 12: Polar- Und Frequenzdiagramm
Polar- und Frequenzdiagramm Polardiagramm 0° 30° 30° 60° 60° 90° 90° 120° 120° 125 Hz 4000 Hz 250 Hz 8000 Hz 150° 150° 500 Hz 16000 Hz 180° 1000 Hz 32000 Hz 2000 Hz Die Polardiagramme beider Kanäle unterscheiden sich nur durch die entgegengesetzte Ausrichtung 0°/180°. -
Seite 13: Herstellererklärungen
Herstellererklärungen Garantie 2 Jahre Konformitätserklärung Sennheiser electronic GmbH & Co. KG erklären, dass dieses Gerät die anwendbaren CE-Normen und Vor- schriften der Richtlinie 2004/108/EU erfüllt. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. WEEE-Erklärung Bitte entsorgen Sie dieses Gerät am Ende seiner Nutzungsdauer bei Ihrer örtlichen kommunalen... - Seite 14 Sennheiser electronic GmbH & Co. KG Am Labor 1 30900 Wedemark, Germany Phone +49 (5130) 600 0 Printed in Germany Fax +49 (5130) 600 300 Publ. 10/07 www.sennheiser.com 524137/A01...
