Sennheiser MKH 8070 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für MKH 8070:
- Bedienungsanleitung (14 Seiten) ,
- Anleitung (124 Seiten)
Verwandte Anleitungen für Sennheiser MKH 8070
Inhaltszusammenfassung für Sennheiser MKH 8070

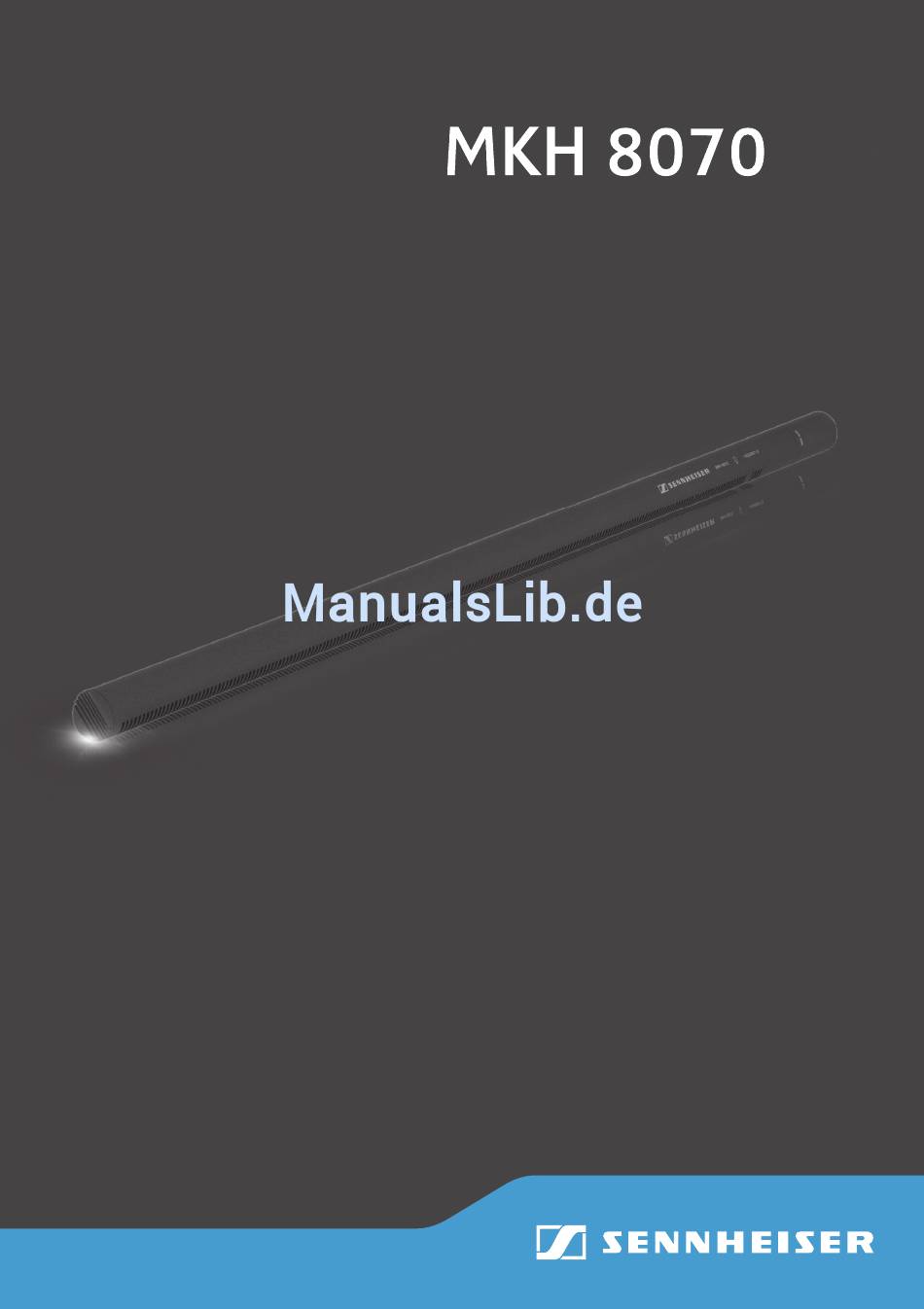

- Seite 1 MKH 8070 Directional Directional studio microphone studio microphone Bedienungsanleitung Bedienungsanleitung...
- Seite 2 Polardiagramm 0° 30° 30° 60° 60° 90° 90° 120° 120° 150° 150° 125 Hz 2000 Hz 180° 250 Hz 4000 Hz 500 Hz 8000 Hz 1000 Hz 16000 Hz Frequenzgang 1.00 50 Hz 100 Hz 200 Hz 500 Hz 1 kHz 2 kHz 5 kHz 10 kHz...
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ..................1 Das MKH 8070 ........................2 Lieferumfang ........................3 Produktübersicht ........................ 4 MKH 8070 in Betrieb nehmen ..................5 Mikrofon anschließen ....................5 Mikrofon befestigen ....................5 Windschutz verwenden ....................6 Optionale Module verwenden ..................7 Filtermodul MZF 8000 .................... -
Seite 4: Wichtige Sicherheitshinweise
Benutzer zugänglich ist. Geben Sie das Produkt an Dritte stets zusammen mit dieser Bedienungsanleitung weiter. • Diese Bedienungsanleitung steht Ihnen auch im Internet unter www.sennheiser.com zur Verfügung. Vor dem Betrieb • Öffnen Sie das Gehäuse des Produkts nicht eigenmächtig. Für Produkte, die eigenmächtig vom Kunden geöffnet wurden, erlischt die Gewährleistung. -
Seite 5: Das Mkh 8070

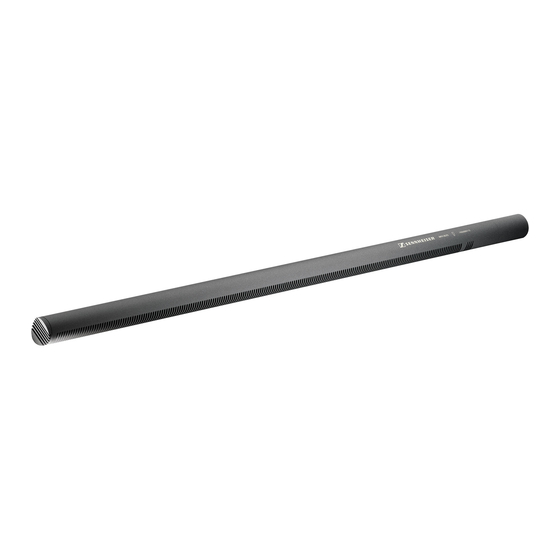

Das MKH 8070 Das MKH 8070 Das MKH 8070 ist ein Richtrohrmikrofon aus der modularen Serie MKH 8000, das durch seine extrem hohe Richtwirkung und seinen besonders natürlichen Klang überzeugt. Die spezielle Bauform des Mikrofons sorgt dafür, dass seitlich ein- fallender Schall verfärbungsfrei ausgeblendet wird. -
Seite 6: Lieferumfang
Lieferumfang Lieferumfang Mikrofon, bestehend aus Mikrofonkapsel MKH 8070 und XLR-Modul MZX 8000 Mikrofonklammer MZQ 8070 Schaumwindschutz MZW 8070 MKH 8070 MKH 8070 Directional Directional studio microphone studio microphone Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Instruction manual Instruction manual Notice d‘emploi Notice d‘emploi Istruzioni per l’uso Istruzioni per l’uso... -
Seite 7: Produktübersicht
Produktübersicht Produktübersicht Schaumwindschutz Mikrofonkapsel XLR-Modul Mikrofonklammer mit 3/8- und 5/8-Zoll Wechselgewinde MKH 8070... -
Seite 8: Mkh 8070 In Betrieb Nehmen
• Phantomspeisung 48 V ± 4 V (P48, IEC 61938) • XLR-3-Stecker, symmetrisch Um das MKH 8070 an ein Mischpult oder Aufnahmegerät anzuschließen: Verbinden Sie die Buchse des Mikrofonkabels mit dem Mikrofon. Verbinden Sie den Stecker des Mikrofonkabels mit dem Mischpult oder Aufnahmegerät. -
Seite 9: Windschutz Verwenden
Der Windschutz verändert den Klang nur minimal, dämpft Windgeräusche jedoch um ca. 25 dB. auf die Mikrofonkapsel 2, Setzen Sie den Schaumwindschutz MZW 8070 sodass alle seitlichen Schlitze verdeckt sind. Alternative Windschirme finden Sie als Zubehör unter www.sennheiser.com auf der Produktseite des MKH 8070. MKH 8070... -
Seite 10: Optionale Module Verwenden
Griffgeräusche) effektiv aus. Lösen Sie ein ggf. angeschlossenes XLR-Kabel, um das Kabel nicht zu verdrehen und um Kurzschlüsse zu vermeiden. Schrauben Sie die Mikrofonkapsel und das XLR-Modul auseinander. Schrauben Sie das Filtermodul MZF 8000 zwischen Mikrofon und XLR-Modul. MKH 8070... -
Seite 11: Digitalmodul Mzd 8000
Vergangenheit an. Lösen Sie ein ggf. angeschlossenes XLR-Kabel, um das Kabel nicht zu verdrehen und um Kurzschlüsse zu vermeiden. Schrauben Sie die Mikrofonkapsel und das XLR-Modul auseinander. Schrauben Sie das Digitalmodul MZD 8000 an die Mikrofonkapsel. MKH 8070... -
Seite 12: Mikrofon Transportieren
Flüssigkeit kann in das Produkt eindringen, einen Kurzschluss in der Elektronik verursachen oder die Mechanik beschädigen. Löse- oder Reinigungsmittel können die Produktoberflächen beschädigen. Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern. Reinigen Sie das Produkt ausschließlich mit einem weichen, leicht feuchten Tuch. 10 | MKH 8070... -
Seite 13: Technische Daten
48 V ± 4 V (P48, IEC 61938) Stromaufnahme 3,3 mA Durchmesser 19 mm Länge 432 mm 465 mm mit XLR-Modul MZX 8000 Gewicht 300 g 332 g mit XLR-Modul MZX 8000 −10 °C bis +60 °C Betriebstemperatur MKH 8070 | 11... -
Seite 14: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit folgenden Anforderungen • WEEE-Richtlinie (2012/19/EU) Bitte entsorgen Sie dieses Produkt bei Ihrer örtlichen kommunalen... - Seite 16 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Printed in Germany, Publ. 09/15, 540062/A02...
