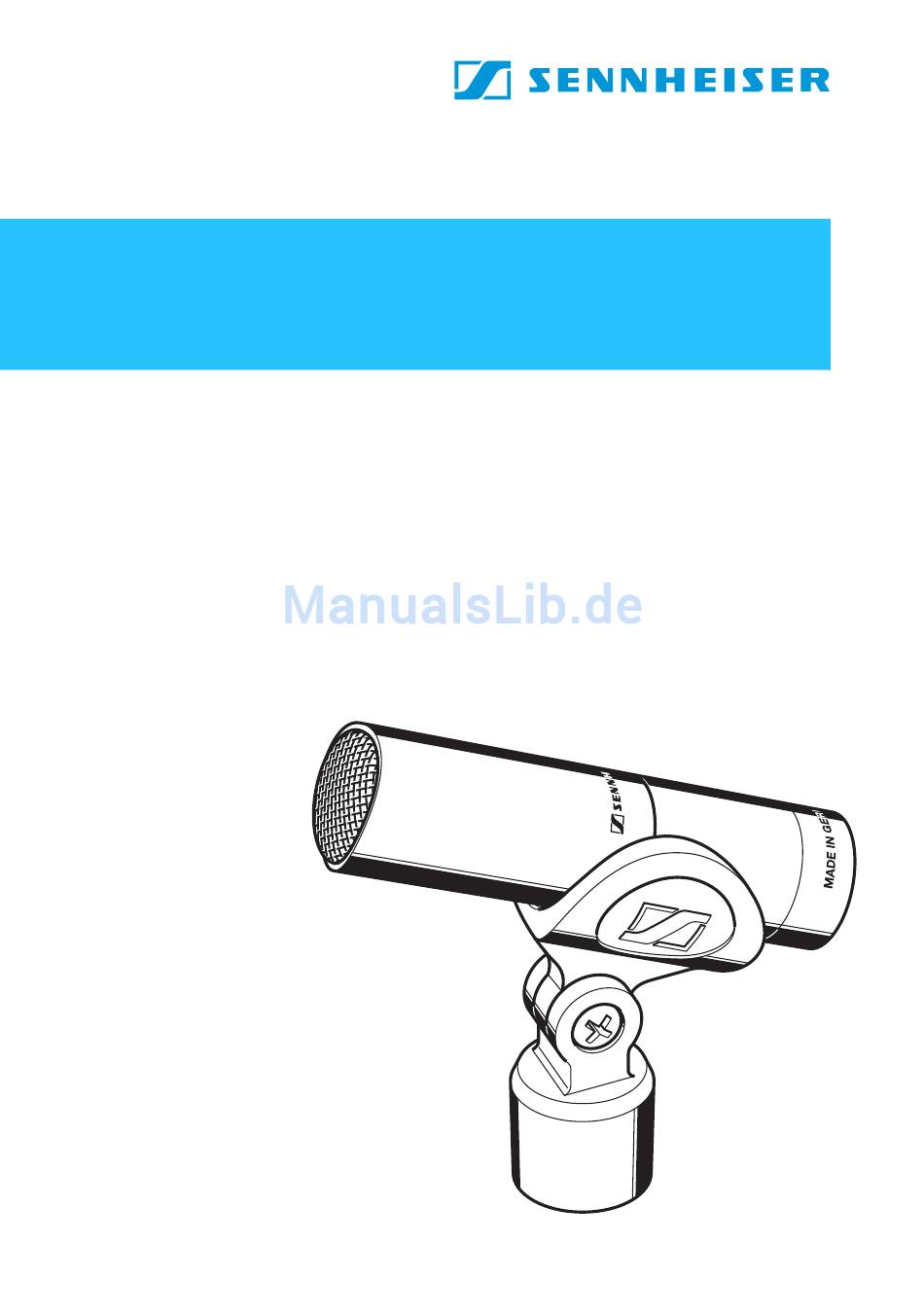

- Seite 1 MKH 8020 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverläs- sigkeit und einfache Bedienung überzeugen. Dafür garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 60 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte. Nehmen Sie sich nun etwas Zeit, um diese Anleitung zu lesen. -
Seite 4: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Gerät benutzen. Bewahren Sie diese Anleitung für die weitere Nutzung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. Geben Sie das Mikrofon an Dritte stets zusammen mit dieser Bedienungsanleitung weiter. -
Seite 5: Das Mkh 8020
Das MKH 8020 Das MKH 8020 ist ein hochwertiges Studio-Kondensatormikro- fon mit Kugel-Charakteristik aus der modularen MKH 8000 Mikrofonserie. Diese Serie zeichnet sich durch folgende Eigen- schaften aus: Ein extrem niedriges Eigenrauschen verhindert die Maskie- rung filigraner Klangstrukturen. Eine symmetrische Wandlertechnik führt zu extrem niedri- gen Verzerrungen. -
Seite 6: Lieferumfang
Lieferumfang 1 x Mikrofon, bestehend aus – Kapsel MKH 8020 und – XLR-Modul MZX 8000 1 x Mikrofonklammer MZQ 8000 1 x doppellagiger Windschirm MZW 8000 1 x Koffer 1 x Bedienungsanleitung » Windschirm, doppellagig Mikrofonkapsel XLR-Modul Mikrofonklammer mit Wechselgewinde... -
Seite 7: Inbetriebnahme
Inbetriebnahme Mikrofon anschließen Anschlussdaten des MKH 8020: 44 bis 52 V Phantomspeisung (gemäß DIN 45596) XLR-3 symmetrisch Impedanz: 25 Ω Min. Abschlussimpedanz: 1000 Ω Schließen Sie das Mikrofon mit einem Mikrofonkabel mit XLR-Stecker an das Tonaufzeichnungsgerät an. Das Tonauf- zeichnungsgerät muss 48 V Phantomspeisung liefern. -
Seite 8: Mikrofonkapsel Austauschen
Mikrofonkapsel austauschen Die Mikrofone der modularen MKH 8000 Mikrofonserie können Sie durch den Austausch der Mikrofonkapsel umrüsten. Schrauben Sie die Mikrofonkapsel und das XLR-Modul auseinander. Schrauben Sie die neue Mikrofonkapsel auf das XLR- Modul »... -
Seite 9: Zubehör
Zubehör Art.-Nr. Zubehör-/Ersatzteil 502094 MKHC 8020: Kugelkapsel einzeln 502095 MKHC 8040: Nierenkapsel einzeln 502096 MKHC 8050: Supernierenkapsel einzeln 502098 MZX 8000: XLR-Modul 502333 MZW 8000: Windschirm, zweilagig 502315 MZE 8015: Stativausleger, 15 cm 502433 MZE 8030: Stativausleger, 30 cm 502316 MZE 8060: Stativausleger, 60 cm 502317... -
Seite 10: Technische Daten
Technische Daten Richtcharakteristik Kugel Frequenzgang 10 Hz bis 70 kHz −30 dBV/Pa (31 mV/Pa) Empfindlichkeit Grenzschalldruckpegel 138 dB SPL Ersatzgeräuschpegel 10 dB(A) (DIN 651) 21 dB (CCIR 268-3) Stromversorgung Phantomspeisung 48 V (P48) Stromaufnahme 3,3 mA Durchmesser 19 mm Länge 41 mm (75 mm mit MZX 8000) Gewicht 25 g (55 g mit MZX 8000) - Seite 11 Polardiagramm Frequenzgang...
