Tyco Electronics SOLARLOK Installationsanweisung Seite 5

SOLARLOK
Steckverbindersystem
Installationsanweisung

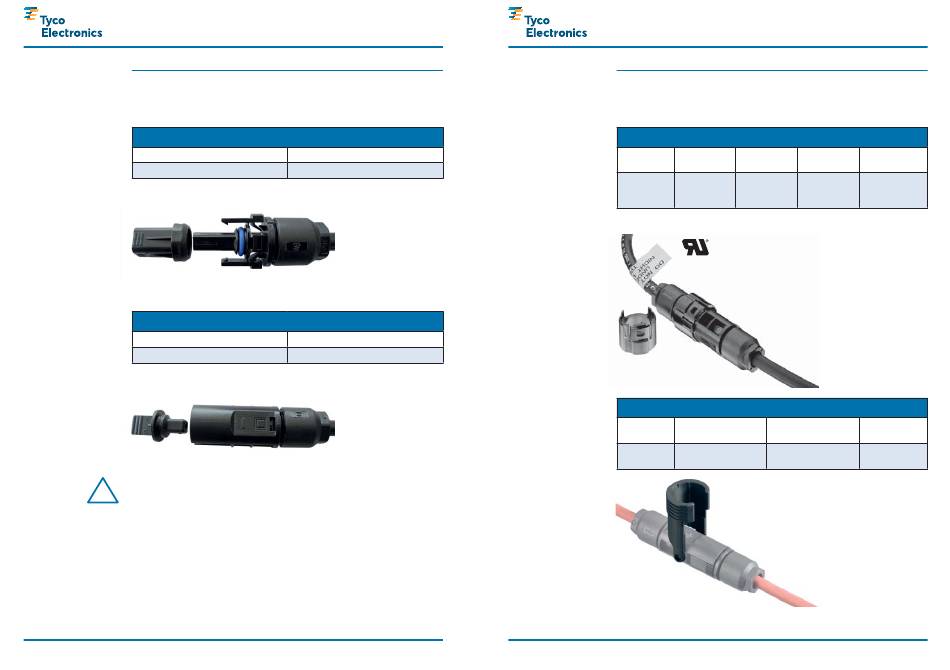

Zubehör: Staubschutzkappen
Buchsen Stecker – Staubschutzkappe
Art.nr.
1987424-1
Stift Stecker – Staubschutzkappe
Art.nr.
1987419-1
Der Gebrauch der wiederverwendbaren Staubschutz-
!
kappen bis zum Steckvorgang wird dringend empfohlen.
Bei montierter Kappe erfüllt die der Steckverbinder IP 44
(Staub und Spritzwasserschutz) nach IEC 60529.
8 Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
Verpackungseinheit
100
Verpackungseinheit
100
SOLARLOK
Steckverbindersystem
Installationsanweisung
Steckverbinder-Sicherung
Entriegeln
Art.nr.
durch
Schlitz-
2106207-1 schrauben-
dreher
*für detaillierte Informationen siehe NEC 2008: 690.33
Sicherungsbügel – schwenkbar
Art.nr. Entriegeln durch
kein Werkzeug
1534226-1
erforderlich
Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
Sicherungsring
Gefordert Montage- Verpackungs-
von anleitung einheit
NEC* / USA
UTE C15-712 408-10296 100
/ France
Verpackungs-
Gefordert von
einheit
– 100
9
