Technische Daten - Tyco Electronics SOLARLOK Installationsanweisung

SOLARLOK
Steckverbindersystem
Installationsanweisung

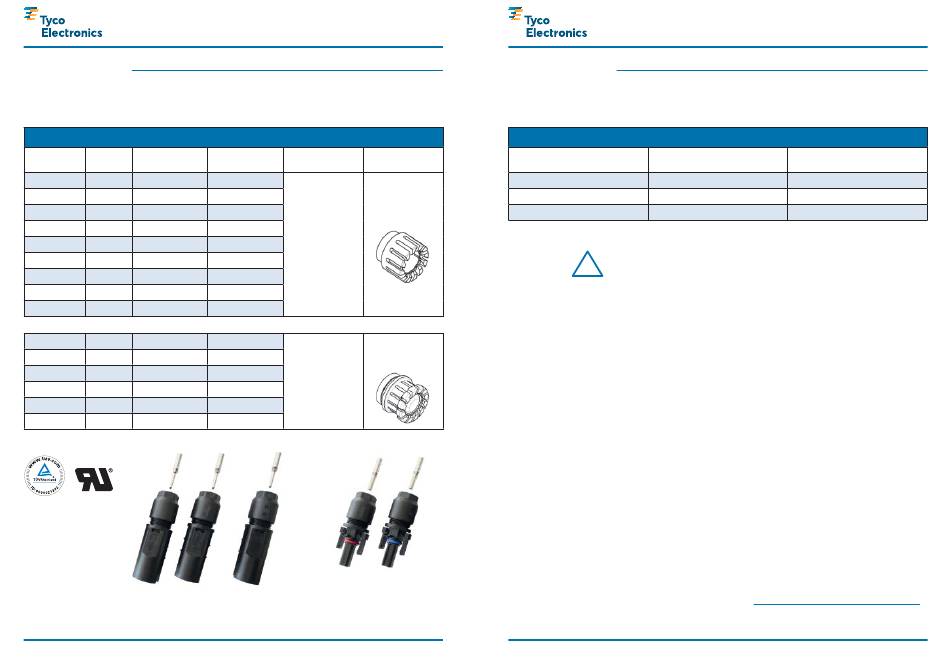

Tabelle 1
Vormontierte* SOLARLOK-Steckverbindergehäuse
Draht- Stift
Polarität
querschnitt Art.nr.
2,5 mm 2 + 0-1394461-1
2,5 mm 2 - 0-1394461-2
2,5 mm 2 N 6-1394461-1
4,0 mm 2 + 0-1394461-3
4,0 mm 2 - 0-1394461-4
4,0 mm 2 N 6-1394461-2
6,0 mm 2 + 6-1394461-5
2
6,0 mm - 6-1394461-6
2
6,0 mm N 6-1394461-4
2,5 mm 2 + 0-1394461-7
2,5 mm 2 - 0-1394461-8
2,5 mm 2 N 6-1394461-3
4,0 mm 2 + 7-1394461-0
4,0 mm 2 - 7-1394461-1
4,0 mm 2 N 7-1394461-2
*alle notwendigen Teile inklusive Kontakt enthalten
Stift-Stecker
6 Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
Buchse Kabelaußen-
Klemmring
Art.nr. durchmesser
0-1394462-1
0-1394462-2
-
Kabelaußen- 1987056-1
0-1394462-3
durchmesser
von 5,5 mm
0-1394462-4
bis 7,8 mm
-
5-1394462-5
5-1394462-6
-
4-1394462-6
4-1394462-7
Kabelaußen- 1740379-2
durchmesser
-
von 4,5 mm
4-1394462-8 bis 5,5 mm
4-1394462-9
-
Buchsen-Stecker
SOLARLOK
Steckverbindersystem
Installationsanweisung
Tabelle 2
Ersatzkontakte (Drehteil) für das SOLARLOK-Steckverbindersystem
Drahtquerschnitt
2,5 mm 2
4,0 mm 2
6,0 mm 2
Es ist erforderlich, dass Montage und Installation von quali-
fi ziertem und geschultem Personal unter Berücksichtigung
!
aller geltenden Sicherheitsbestimmungen durchgeführt
werden.
Im Falle der Missachtung der Verarbeitungsanweisung
114-18488 einschließlich der Verwendung von TE-freigege-
benen Verarbeitungswerkzeugen (falls zutreffend) kann es
zu mangelhafter Installation bzw. elektrisch verursachten
Bränden führen.

Technische Daten

Nennspannung:
1000V (UL 600V), Strombelastbarkeit 25A bei 85°C
Umgebungsbedingungen:
-40°C bis 85°C (für UL 75°C) unter Volllast
Bitte beachten Sie auch folgende Dokumenta-
tionen, um eine ordnungsgemäße Verarbeitung
der SOLARLOK-Produkte zu gewährleisten:
Applikationsspezifi kation 114-18488, Verarbeitungs-
anweisungen 411-18305-2 und 114-94061 sowie Produkt-
spezifi kation 108-18701 für zusätzliche technische Daten.
Mehr Informationen unter
Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
Stiftkontakt Buchsenkontakt
Art.nr. Art.nr.
0-1987280-1 0-1987281-1
0-1987280-2 0-1987281-2
0-1987280-4 0-1987281-3
www.tycoelectronics.com/solar
