SOLARLOK
Steckverbindersystem
Installationsanweisung
Vormontierte Steckverbindergehäuse

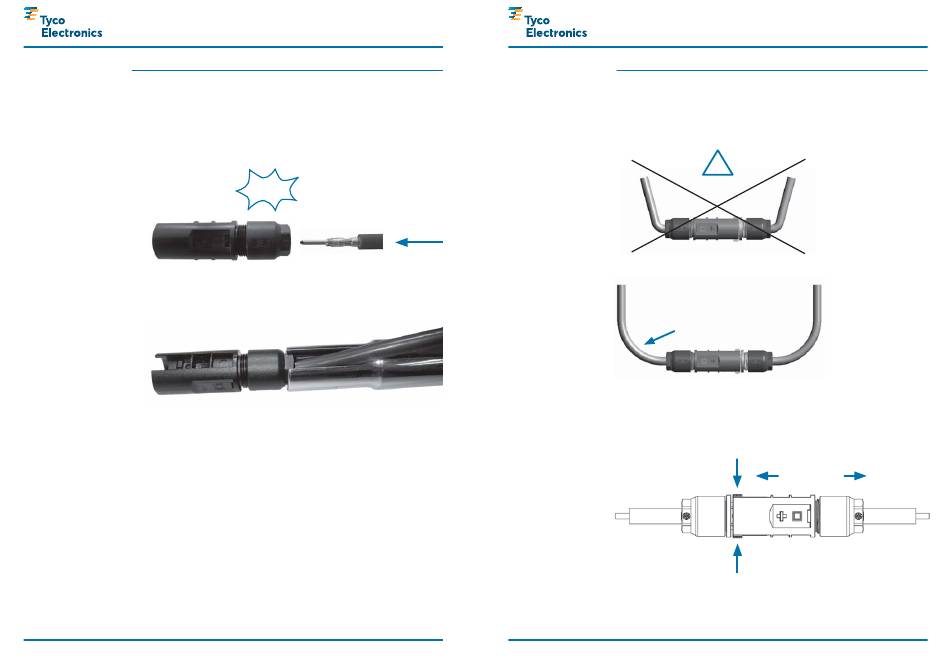

3.5 Kontakt mit Leitung in das Steckverbindergehäuse bis
zum hör- und fühlbaren Verrastungspunkt einführen,
durch leichtes Zurückziehen der Leitung Verrastung
überprüfen.
3.6 Das Anzugsmoment im Neuzustand beträgt 1,3 +
0,2 Nm. Für diesen Arbeitsgang empfi ehlt sich eine
„geschlitzte Nuss" mit Schlüsselweite 13 mm,
PN 523229-1.
4. Steckvorgang
Die Steckverbinder sind mit + oder – gekennzeichnet.
■
Kodierungsrippen gewährleisten, dass nur gleiche Poten-
tiale miteinander steckbar sind.
Die Steckverbinder sind nur ordnungsgemäß mit-
■
einander verrastet, wenn die Rasthaken bündig im
Gegenstück versenkt sind. Die Verrastung wird mit
einem deutlich hörbaren „Klick" quittiert.
Für die Stiftstecker (kabelseitig) existiert auch eine
■
neutrale Ausführung. Mit dieser lassen sich sowohl der
+ kodierte als auch der – kodierte Buchsenstecker
stecken. Vor dem Stecken ist unbedingt auf die richtige
Polarität zu achten. Nur für die serielle Verschaltung
zugelassen.
4 Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
KLICK
SOLARLOK
Steckverbindersystem
Installationsanweisung
5. Leitungsverlegung
Biegeradius (r) mind. 5 x Kabel Ø
!
r = richtig!
6. Trennen der Steckverbindung
Herunterdrücken der
Betätigungsfl ächen
Für Toleranzen der Abmessungen und technische Daten sind ausschließlich die neuesten Tyco Electronics
Kundenzeichnungen bzw. Produktspezifi kationen verbindlich – siehe tycoelectronics.com/solar.
Lit.-Nr. 9-1773457-8
Status 10-2010
Trennen
