Betrieb Vinyl-Serie
5.3.

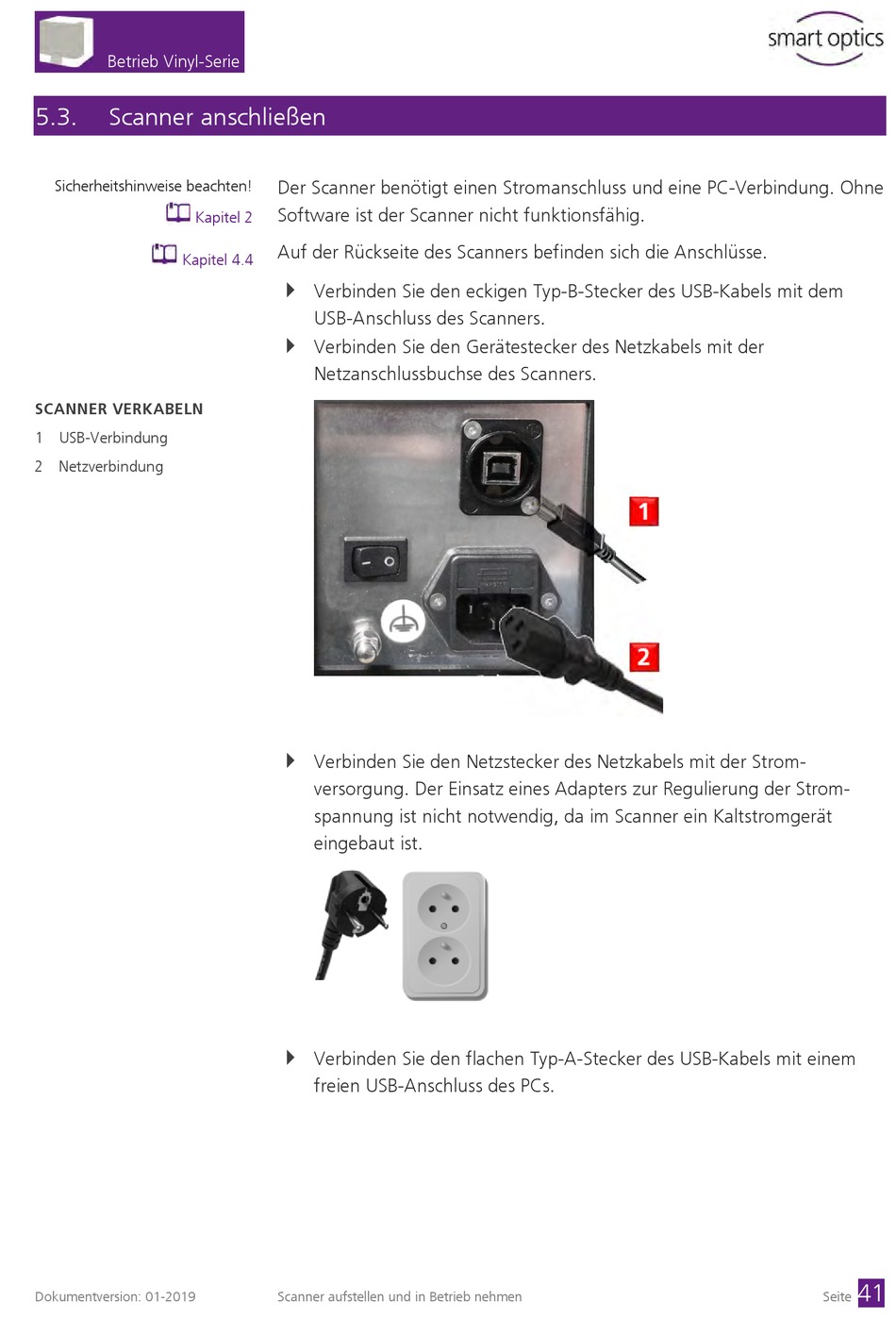

Scanner anschließen
Sicherheitshinweise beachten!
Kapitel 2
Kapitel 4.4
SCANNER VERKABELN
1 USB-Verbindung
2 Netzverbindung
Dokumentversion: 01-2019
Der Scanner benötigt einen Stromanschluss und eine PC-Verbindung. Ohne
Software ist der Scanner nicht funktionsfähig.
Auf der Rückseite des Scanners befinden sich die Anschlüsse.
Verbinden Sie den eckigen Typ-B-Stecker des USB-Kabels mit dem
USB-Anschluss des Scanners.
Verbinden Sie den Gerätestecker des Netzkabels mit der
Netzanschlussbuchse des Scanners.
Verbinden Sie den Netzstecker des Netzkabels mit der Strom-
versorgung. Der Einsatz eines Adapters zur Regulierung der Strom-
spannung ist nicht notwendig, da im Scanner ein Kaltstromgerät
eingebaut ist.
Verbinden Sie den flachen Typ-A-Stecker des USB-Kabels mit einem
freien USB-Anschluss des PCs.
Scanner aufstellen und in Betrieb nehmen
1
2
41
Seite
