6.3
Menü "Parameter"
In diesem Bereich wird das Gerät parametriert. Die einzelnen Parametriermöglichkeiten
werden im Folgenden erklärt.
6.3.1
Abschnitt "Messung / Ausgang"
In diesem Abschnitt werden das Prozessdatenformat, die Einheit und die Dämpfung pa-
rametriert.

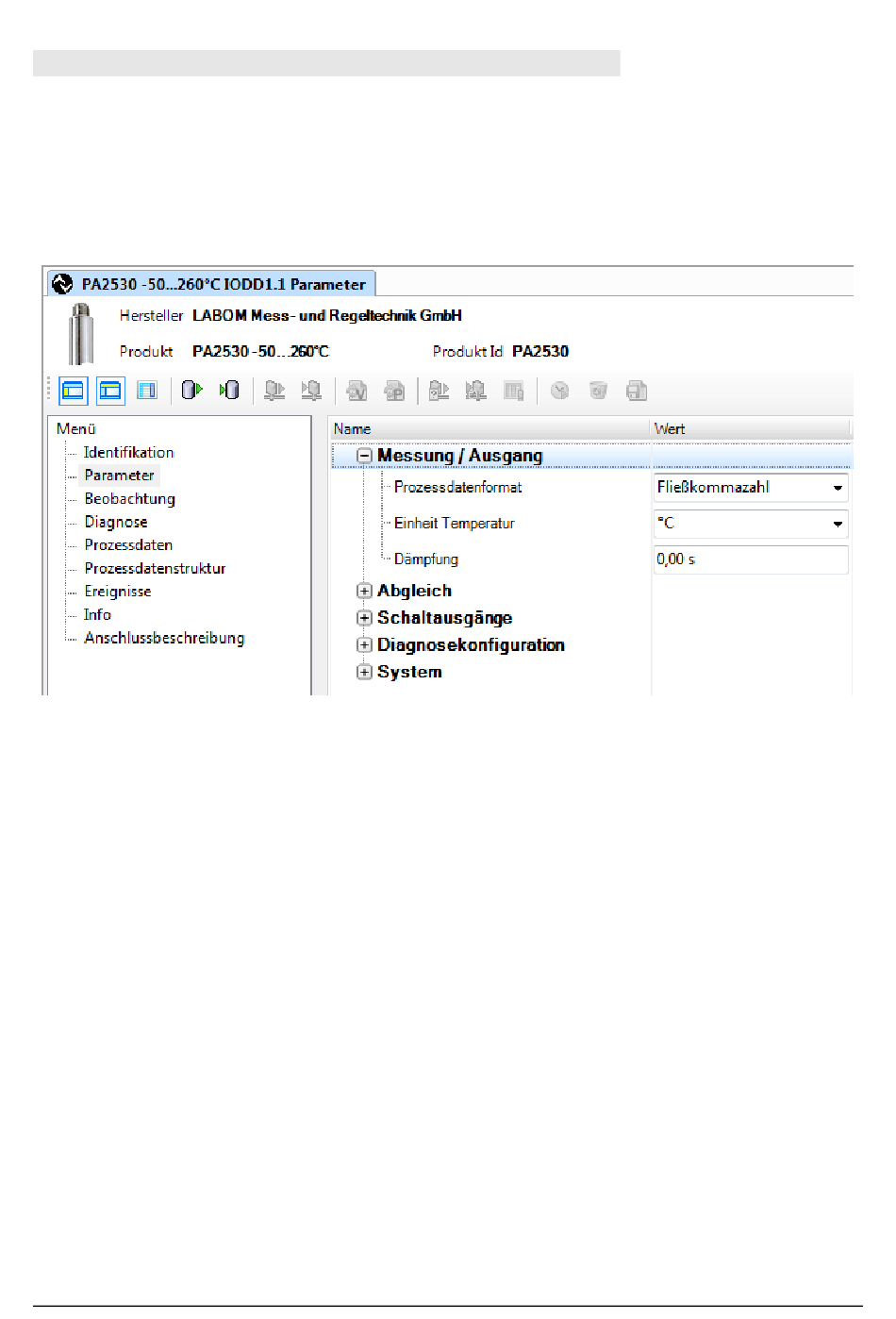

Abbildung 3: Abschnitt „Parameter – Messung/Ausgang" in PACTware 4.1
6.3.1.1
Prozessdatenformat
Mit dem Prozessdatenformat legen Sie das Zahlenformat fest, in dem der Messwert über-
tragen wird.
Im Format „Fließkommazahl" wird der Messwert als Fließkommazahl übertragen.
Im Format „Ganzzahl" wird der Messwert als Ganzzahl übertragen. Die untersten beiden
Dezimalstellen stehen dabei für zwei Nachkommastellen. Z. B. stellt die Ganzzahl 199 ei-
nen Messwert von 1,99 (bezogen auf die aktuelle Einheit) dar.
6.3.1.2
Einheit Temperatur
Hier stellen Sie die Einheit des Temperaturmesswertes ein. Sie wird als Basis beim Über-
tragen des Temperaturwertes innerhalb der Prozesswerte verwendet. Ebenso beziehen
sich alle Parameter mit Temperaturbezug auf diese Einheit.
Beachten Sie, dass Parameter mit Temperaturbezug beim Umstellen der Einheit nicht au-
tomatisch umgerechnet werden. Beispiel: Der Nullpunktoffset ist mit 0,1 in der Einheit °C
abgespeichert. Die Einheit wird auf °F geändert. Der Nullpunktoffset beträgt nun 0,1 °F.
Dies betrifft die Parameter für den Abgleich (siehe 6.3.2) und die Schaltpunkte
(siehe 6.3.3), sowie die Min/Max-Werte (siehe 6.5.2).
Parametrieren Sie deshalb zuerst die Temperatureinheit. Prüfen Sie nach dem Ändern der
Temperatureinheit die Parameter mit Temperaturbezug und setzen Sie die Min/Max-Werte
zurück.
BA_083 Rev 1B9 Messumformer für Temperatur IO-Link
Seite 7/24
