Folgende Parameter stehen zur Verfügung:
Bezeichnung
Schaltfunktion
Schaltpunkt / Obere
Fenstergrenze
Rückschaltpunkt /
Untere Fenstergrenze
Schaltverzögerung
Rückschaltverzögerung
Ausgangsfunktion
Beachten Sie, dass sich die Schaltpunkte auf die eingestellte Einheit beziehen und beim
Ändern der Einheit nicht automatisch umgerechnet werden (siehe auch 6.3.1.2).
Der Schaltpunkt muss zwischen dem Nennbereichsende und dem Rückschaltpunkt liegen.
Der Rückschaltpunkt wiederum muss zwischen dem Nennbereichsanfang und dem
Schaltpunkt liegen.
Damit kurzzeitige Temperaturspitzen oder Temperaturabfälle nicht zu einem Schaltvor-
gang führen, können Zeiten für die Schalt- und Rückschaltverzögerung definiert werden.
Schaltpunkt
Rückschaltpunkt

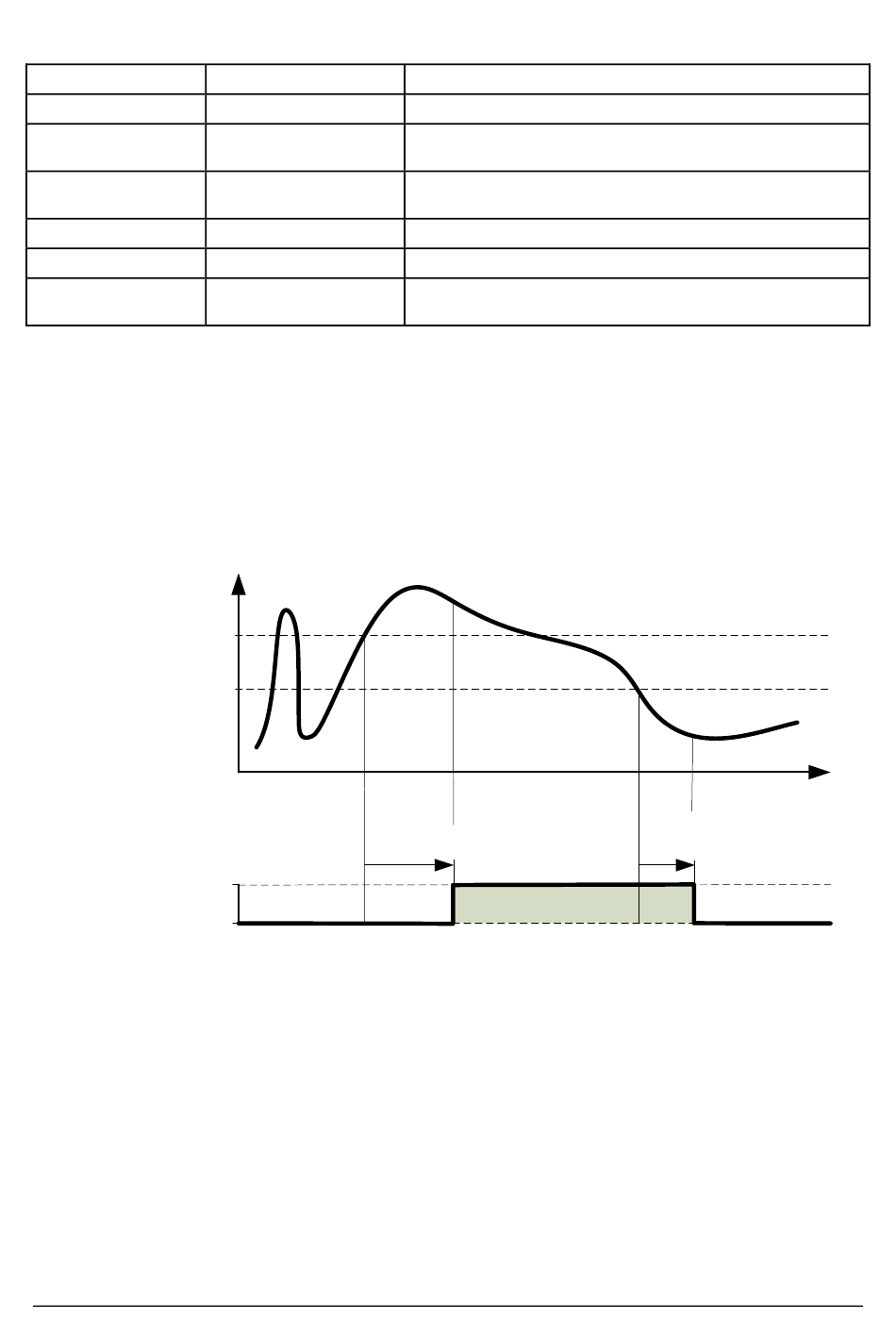

Abbildung 8: Schalt- und Rückschaltverzögerung für die Schaltfunktion "Hysterese/Schließer"
BA_083 Rev 1B9 Messumformer für Temperatur IO-Link
Einstellungen
siehe 6.3.3.1
-999 bis 999
-999 bis 999
0 bis 100 s
0 bis 100 s
PNP/Highside oder
NPN/Lowside
Tabelle 3: Parameter der Schaltausgänge
Schalt-
verzögerung
1
0
Beschreibung
Hysterese/Fenster, Öffner/Schließer siehe 6.3.3.1
Schaltpunkt in der eingestellten Temperatureinheit
Rückschaltpunkt in der eingestellten Temperatureinheit
Schaltverzögerung am Schaltpunkt
Schaltverzögerung am Rückschaltpunkt
Einstellung des Ausgangstreibers siehe Tabelle 1
Rückschalt-
-
verzögerung
Seite 13/24
t
