6.3.3.1
Einstellung der Schaltfunktion
Bei der Einstellung der Schaltfunktion können Sie wählen, ob Sie einen Schaltpunkt mit
Hysterese wünschen oder eine Fensterfunktion. Weiterhin können Sie definieren, ob es
sich um einen Öffner oder einen Schließer handeln soll.
Parameter
Einstellungen
Schaltfunktion
Hysteresefunktion, Schließer
Hysteresefunktion, Öffner
Fensterfunktion, Schließer
Fensterfunktion, Öffner
1
0
1
0
1
0
1
0
BA_083 Rev 1B9 Messumformer für Temperatur IO-Link
Beschreibung
Der Schaltkontakt schließt bei steigendem Messwert, am Nennbe-
reichsanfang ist der Schalter offen.
Der Schaltkontakt öffnet bei steigendem Messwert, am Nennbe-
reichsanfang ist der Schalter geschlossen
Der Schaltkontakt ist außerhalb des Fensters offen. Am Nennbe-
reichsanfang ist der Schalter offen.
Der Schaltkontakt ist innerhalb des Fensters offen. Am Nennbe-
reichsanfang ist der Schalter geschlossen.
Tabelle 4: Die Auswahlliste für die Schaltfunktion

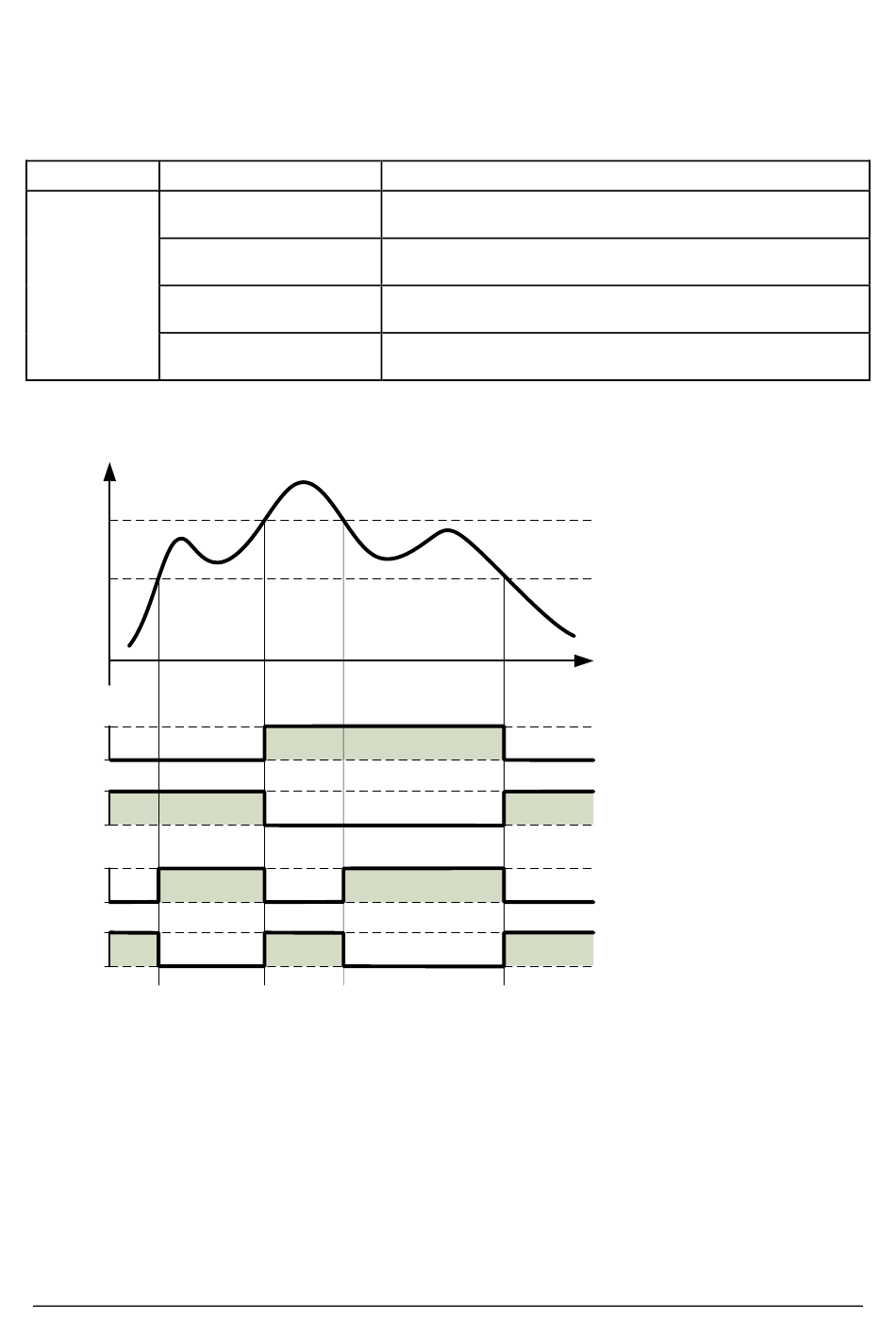

Abbildung 9: Die verschiedenen Schaltfunktionen
Schaltpunkt oder
obere Fenstergrenze
Rückschaltpunkt oder
untere Fenstergrenze
t
Hysterese / Schließer
Hysterese / Öffner
Fenster / Schließer
Fenster / Öffner
Seite 14/24
