Einbau in Luftleitung oder V-Teil

Der Einbau der Rauchauslöseeinrichtung
RM-O-3-D erfolgt in folgender Vorgehensweise:
Hinweis
Für ordnungsgemäße Funktion muss si-
cher gestellt sein, dass der
Rauchmeldekopf permanent von Luft
durchströmt wird. Daraus ergeben sich
folgende Empfehlungen:
• Mindestabstand von 1,5 × H zwischen
Rauchauslöseeinrichtung und Bögen,
Regelgeräten usw.
• Rauchauslöseeinrichtung im oberen drit-
tel der Luftleitung (nicht im Eckbereich)
anbringen.
• Rauchauslöseeinrichtung in Luftrichtung
vor der Brand- oder Rauchschutzklappe
einbauen.
1. Einbauort festlegen und Aufkleber ①
anbringen.
2. Loch für den Rauchmeldekopf der Rauchaus-
löseeinrichtung herstellen.
3. Bohrungen für Blechschrauben vorbohren.
4. Rauchauslöseeinrichtung RM-O-3-D ② in das
Loch einsetzen 3 Blechschrauben ③
befestigen.
5. Brandschutzklappe elektrisch mit der Rauch-
auslöseeinrichtung verbinden, siehe
„Elektrische Installation" auf Seite 10.

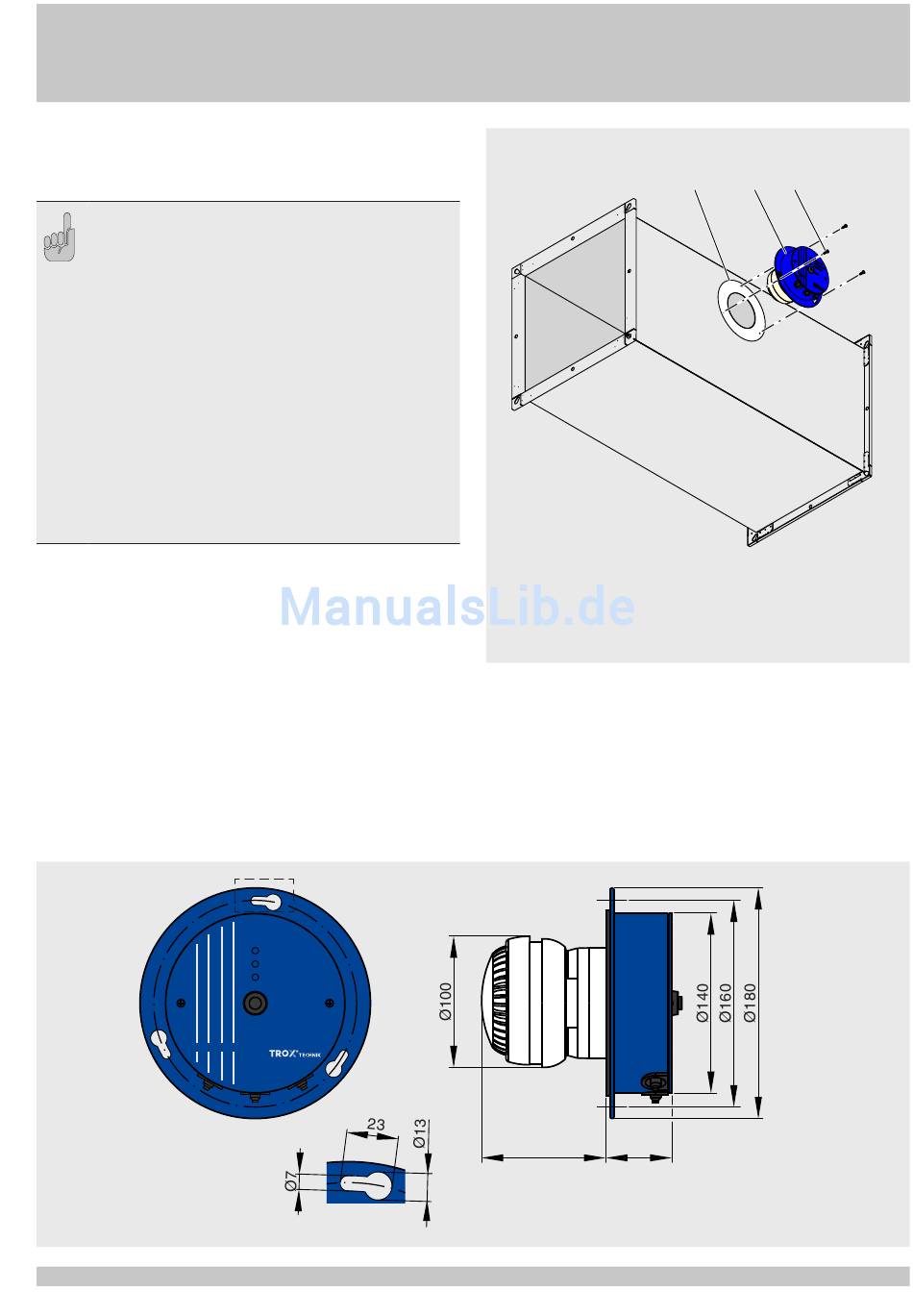

Abmessungen
Typ RM-O-3-D
Betriebsanleitung RM-O-3-D / Druckschrift-Nr. M375DD8 (12/2011)
A
Auslösung / relase
Verschmutzung / pollution
Betrieb / operation
Test / Reset
Rauchauslöseeinrichtung
A
Einbau in Luftleitung
① Aufkleber
② Rauchauslöseeinrichtung RM-O-3-D
③ Blechschraube 3 Stück, kundenseitig
~ 95 ~ 40
① ② ③
