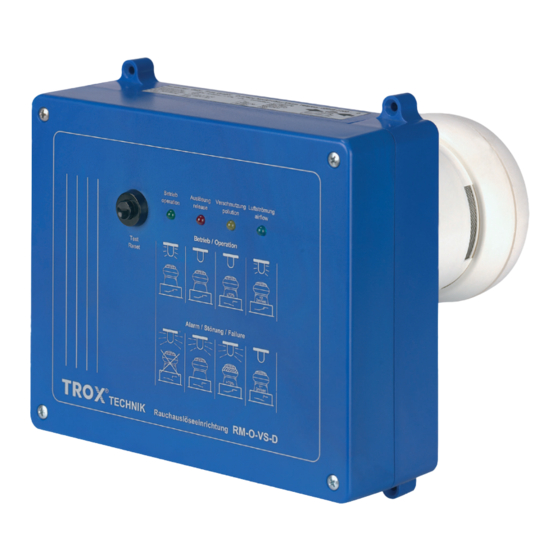

- Seite 1 Betriebs- und Montageanleitung Rauchauslöseeinrichtung Typ RM-O-VS-D zur Ansteuerung von Brand- und Rauchschutzklappen Allgemeine bauaufsichtliche Zulassung Z-78.6-67 Betriebsanleitung RM-O-VS-D / (05/2016)
-
Seite 2: Inhaltsverzeichnis
Transportieren auf der Baustelle __________ 7 Lagerung _____________________________ 7 Verpackung ___________________________ 7 TROX GmbH Heinrich-Trox-Platz D-47504 Neukirchen-Vluyn Telefon +49(0)28 45/2 02-0 Telefax +49(0)28 45/2 02-2 65 Druckschrift-Nr. A00000037261 E-Mail trox@trox.de Änderungen vorbehalten www.trox.de Alle Rechte vorbehalten © TROX GmbH Betriebsanleitung RM-O-VS-D / 05/2016... -
Seite 3: Allgemeine Hinweise
Diese Betriebsanleitung beschreibt die Rauch- Anleitung auslöseeinrichtung RM-O-VS-D: Um die vollständige Funktion der Rauchauslöse- Gefahr! einrichtung RM-O-VS-D sicherzustellen, ist es erforderlich, die mit gelieferte Betriebsanleitung Kennzeichnung einer Gefährdung für Leib vor jeglicher Verwendung zu lesen und die darin und Leben durch elektrische Spannung. -
Seite 4: Sicherheit Und Bestimmungsgemäße Verwendung
Sicherheit und bestimmungsgemäße Verwendung Allgemeine Hinweise zur Sicherheit Bestimmungsgemäße Verwendung Nur Fachpersonal darf die beschriebenen Arbeiten Die Rauchauslöseeinrichtung RM-O-VS-D wird zur an der Rauchauslöseeinrichtung ausführen. An Ansteuerung und Auslösung von Brand- oder den elektrischen Komponenten dürfen nur Elektro- Rauchschutzklappen zur Verhinderung einer Über- Fachkräfte arbeiten. -
Seite 5: Produktbeschreibung
Anlagen zu verhindern, ist es ① ② wichtig, den Rauch frühzeitig zu erkennen. Die Rauchauslöseeinrichtung RM-O-VS-D wird für die Ansteuerung und das Auslösen von Brand- und Rauchschutzklappen verwendet. Sie arbeitet nach dem Streulicht-Prinzip und erkennt den Rauch tem- peraturunabhängig, so dass Brandschutzklappen schon vor Erreichen der Auslösetemperatur schlie-... - Seite 6 > 70 % - 90 % - Warnbereich 3) Die Alarmstellung, ausgelöst durch Rauch (Ereignis > 90 % - Alarmbereich oder Wartung), kann durch Betätigen des Druck- tasters erst aufgehoben werden, nachdem der Rauchmelderkopf wieder rauchfrei ist. LED leuchtet LED blinkt LED aus! Betriebsanleitung RM-O-VS-D / 05/2016...
-
Seite 7: Technische Daten
Abhängigkeit von Lufströ- mung und Temperatur. 2,0 m/s Auschaltpunkte ca. 0,1 m/s darunter. Bei einer Luftströmung unter- halb von 1 m/s wird eine 1,5 m/s Störmeldung ausgegeben. 1,0 m/s 0,5 m/s 0°C 10°C 20°C 30°C 40°C 50°C 60°C Betriebsanleitung RM-O-VS-D / 05/2016... -
Seite 8: Einbau
• Rauchauslöseeinrichtung im oberen drit- tel der Luftleitung (nicht im Eckbereich) anbringen. • Rauchauslöseeinrichtung in Luftrichtung vor der Brand- oder Rauchschutzklappe einbauen. Montage Der Einbau der Rauchauslöseeinrichtung RM-O-VS-D erfolgt in folgender Vorgehensweise: 1. Einbauort festlegen und mit Bohrschablone ② anzeichnen. ① > 1 2. Loch für den Rauchmeldekopf ⑥ der Rauch- auslöseeinrichtung ③ herstellen. ②... - Seite 9 ④ Das Verbindungkabel muss bauseits vor mechanischen Beschädigungen geschützt verlegt werden, z.B. in einem Stahlpanzerrohr. Abmessungen ~ 190 ~ 120 ~ 60 Betrieb / Operation Test Reset Alarm / Störung / Failure RM-O-VS-D Rauchauslöseeinrichtung ∅ 4 Betriebsanleitung RM-O-VS-D / 05/2016...
-
Seite 10: Elektrische Installation
Klappe aus der A Die Anzahl der Auslöseeinrichtungen, die Offen-Stellung heraus bewegt. Ein Einschalten angeschlossen werden können, ergibt sich darf erst erfolgen, wenn die Klappe komplett geöff- aus der jeweiligen Leistungsaufnahme der net ist. Auslöseeinrichtungen. Betriebsanleitung RM-O-VS-D / 05/2016... -
Seite 11: Anschluss Verschmutzungsanzeige
Nach Entlastung des Tasters fahren Brand- bzw. Rauchschutzklappen mit Federrücklaufantrieb oder pneumatischem Antrieb selbsttätig in AUF- Stellung. Hinweis Brandschutzklappen mit Haftmagnet-Aus- löseeinrichtungen können nur vor Ort von Hand wieder geöffnet werden. Alle Betriebs-, Warn- und Alarmfunktionen sind auf Seite 6 beschrieben. Betriebsanleitung RM-O-VS-D / 05/2016... -
Seite 12: Instandhaltung
Schmutzfängersieben für die standhaltungszielen und der Funktionssicherheit Lufteintrittsöffnungen. verantwortlich. Montage Rauchmeldekopf Wartung • Rauchmeldekopf ① auf den Sockel ② Die Rauchauslöseeinrichtung RM-O-VS-D und die aufsetzen. Auffahrhilfe sind hinsichtlich einer Abnutzung war- • Rauchmeldekopf auf dem Sockel drehen bis der tungsfrei. Rauchmeldekopf in den Sockel einfasst. Inspektion • Rauchmeldekopf im Uhrzeigersinn drehen bis...
